Трансформаторы тока ТВ, 77923-20

77923-20
Трансформаторы тока ТВ (далее по тексту - трансформаторы тока), предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 77923-20
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТВ
Изготовитель ПО "Уралэлектротяжмаш", г.Свердловск (Екатеринбург)
Год регистрации 2020
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТВ (далее по тексту - трансформаторы тока), предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Конструкция трансформаторов тока представляет собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.

Трансформаторы тока выпущены в следующих модификациях ТВ-35-25У2, ТВ35-Ш-У2, ТВ-110/52, ТВ-110-52, ТВ-110/18, ТВ-110-18, ТВ 110-II У2, которые отличаются друг от друга значениями номинального первичного и вторичного токов, классом точности вторичных обмоток и номинальной вторичной нагрузки.

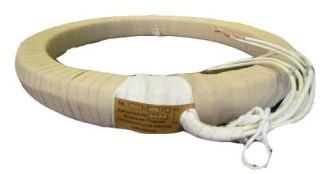

Общий вид средства измерений приведен на рисунке 1.

Таблица 1 - Метрологические характеристики трансформаторов тока ТВ-35-25У2

Наименование характеристики

Значение для заводских номеров

12799-А, 12799-С

12843-А, 12843-С, 12801-А, 12801-С, 12800-А, 12800-В, 12800-С

Номинальное напряжение, кВ

35

35

Номинальный первичный ток 11ном, А

300

200

Номинальный вторичный ток 12ном, А

5

5

Номинальная частота Гном, Гц

50

50

Класс точности вторичных обмоток для измерений и учета

1

3

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

10

20

Таблица 2 - Метрологические характеристики трансформаторов тока ТВ35-Ш-У2

Наименование характеристики

Значение для заводских номеров

14250-А, 14250-С

13618-А, 13618-В, 13618-С

Номинальное напряжение, кВ

35

35

Номинальный первичный ток 11ном, А

100

150

Номинальный вторичный ток 12ном, А

5

5

Номинальная частота Гном, Гц

50

50

Класс точности вторичных обмоток для измерений и учета

10

3

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

20

Таблица 3 - Метрологические характеристики трансформаторов тока ТВ-110/52

Наименование характеристики

Значение для заводских номеров

172-А,

172-В,

172-С

67-А, 67-В, 67-С

288-А, 288-В, 288-С, 129-А, 129-В, 129-С

429-А, 429-В, 429-С, 433-А, 433-В, 433-С

380-А,

380-В,

380-С

Номинальное напряжение, кВ

110

110

110

110

110

Номинальный первичный ток 11ном, А

1000

750

750

750

500

Номинальный вторичный ток 12ном, А

5

5

5

1

1

Номинальная частота Гном, Гц

50

50

50

50

50

Класс точности вторичных обмоток для измерений и учета

0,5

0,5

0,5

0,5

3

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

40

20

20

30

Наименование характеристики

Значение для заводских номеров

1293-A, 1293-B, 1293-C

1034-А, 1034-В, 1034-С, 1061-А, 1061-В, 1061-С

Номинальное напряжение, кВ

110

110

Номинальный первичный ток 11ном, А

1500

1000

Номинальный вторичный ток 12ном, А

5

5

Номинальная частота Гном, Гц

50

50

Класс точности вторичных обмоток для измерений и учета

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

40

30

Таблица 5 - Метрологические характеристики трансформаторов тока ТВ-110/18

Наименование характеристики

Значение для заводских номеров

474-А, 474-В, 474-С, 475-А, 475-В, 475-С, 6762-А, 6762-В, 6762-С

Номинальное напряжение, кВ

110

Номинальный первичный ток !1ном, А

600

Номинальный вторичный ток !2ном, А

5

Номинальная частота Гном, Гц

50

Класс точности вторичных обмоток для измерений и учета

3

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

50

Таблица 6 - Метрологические характеристики трансформаторов тока ТВ-110-18

Наименование характеристики

Значение для заводских номеров

8934-А, 8934-В, 8934-С

Номинальное напряжение, кВ

110

Номинальный первичный ток 11ном, А

600

Номинальный вторичный ток 12ном, А

5

Номинальная частота Гном, Гц

50

Класс точности вторичных обмоток для измерений и учета

1

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

Таблица 7 - Метрологические характеристики трансформаторов тока ТВ 110-II У2

Наименование характеристики

Значение для заводских номеров

4835-А, 4835-В, 4835-С, 5051-А, 5051-В, 5051-С

4257-А, 4257-В, 4257-С

Номинальное напряжение, кВ

110

110

Номинальный первичный ток 11ном, А

1000

600

Номинальный вторичный ток 12ном, А

5

5

Номинальная частота Гном, Гц

50

50

Класс точности вторичных обмоток для измерений и учета

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

50

30

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТВ-35-25У2

9 шт.

Трансформатор тока

ТВ35-Ш-У2

5 шт.

Трансформатор тока

ТВ-110/52

21 шт.

Трансформатор тока

ТВ-110-52

9 шт.

Трансформатор тока

ТВ-110/18

9 шт.

Трансформатор тока

ТВ-110-18

3 шт.

Трансформатор тока

ТВ 110-II У2

9 шт.

Паспорт

ТВ-35-25У2

9 экз.

Паспорт

ТВ35-Ш-У2

5 экз.

Паспорт

ТВ-110/52

21 экз.

Паспорт

ТВ-110-52

9 экз.

Паспорт

ТВ-110/18

9 экз.

Паспорт

ТВ-110-18

3 экз.

Паспорт

ТВ 110-II У2

9 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

-    прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам тока ТВ

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
