| Номер в госреестре | 77924-20 |
| Наименование СИ | Пробники дифференциальные высоковольтные |
| Обозначение типа СИ | Р5210А |
| Изготовитель | Компания "Tektronix, Inc.", США |
| Год регистрации | 2020 |
| Срок свидетельства | 24.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пробники дифференциальные высоковольтные Р5210А (далее - пробники) предназначены для измерения амплитудных и временных параметров высоковольтных электрических сигналов.
Пробники являются пассивными устройствами, осуществляющие ослабление входного дифференциального напряжения с нормированным коэффициентом деления при подавлении синфазного напряжения. Выходное напряжение подключается к каналу осциллографа.
Пробники выполнены в пластмассовом корпусе. Пара входных кабелей с дополнительными удлинителями имеет разъемы типа “banana”, выходной BNC кабель оснащен разъемом, совместимым с входными соединителями типа “Tek Probe BNC-Level 2” осциллографов компании “Tektronix”. При использовании адаптера “TPA-BNC” выход пробников может быть подключен к осциллографам компании “Tektronix”, имеющим входные соединители типа “Tek VPI”.

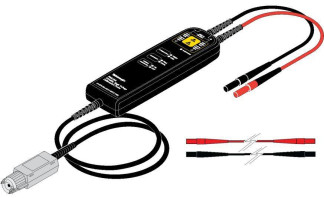

Общий вид пробников с местом нанесения знака утверждения типа и знака поверки, а также схема пломбирования показаны на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Коэффициент деления напряжения | 100:1; 1000:1 |
| Входное сопротивление дифференциального входа, МОм | 40 ±2 |
| Входная емкость дифференциального входа, пФ, не более | 2,5 |
| Диапазон допускаемого уровня напряжения на дифференциальном входе, В ^ | |
| коэффициент деления 100:1 | ±560 |
| коэффициент деления 1000:1 | ±5600 |
| Входное сопротивление канала подключаемого осциллографа, МОм | 1 |
| Пределы допускаемой относительной погрешности коэффициента деления на частоте 100 Гц в рабочем диапазоне температур, % | ±2,0 |
| Время нарастания переходной характеристики при температуре (25 ±5) °C, нс, не более | 7,0 |
| Полоса пропускания по уровню -3 дБ, МГц (справочное значение) | от 0 до 50 |
| 1) Суммарное значение постоянной составляющей и амплитуды напряжения (п-п) | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры корпуса (длина х ширина х толщина), мм | 185x56x25 |
| Масса, г, не более | 340 |
| Рабочие условия эксплуатации | |
| температура окружающей среды, °С | от 0 до 40 |
| относительная влажность воздуха, % | от 5 до 85 |
наносится на панель корпуса пробников в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 3.
Таблица 3 - Комплектность пробников
| Наименование и обозначение | Кол-во |
| Пробник дифференциальный высоковольтный Р5210А | 1 шт. |
| Пара удлинительных кабелей “banana” длиной 1,5 м | 1 шт. |
| Комплект наконечников | 1 шт. |
| Руководство по эксплуатации 077-1656-00 | 1 шт. |
| Методика поверки Р5210А/МП-2020 | 1 шт. |
осуществляется по документу Р5210 А/МП-2020 «ГСИ. Пробники дифференциальные высоковольтные Р5210А. Методика поверки», утвержденному АО «АКТИ-Мастер» 20.01.2020 г.
Основные средства поверки:
- калибратор универсальный 9100, регистрационный номер 25985-09;
- осциллограф цифровой TDS3052C, регистрационный номер 41693-09;
- генератор сигналов произвольной формы AFG3251C, регистрационный номер 53102-13. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится панель корпуса пробников в виде наклейки и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к пробникам дифференциальным высоковольтным Р5210А
ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2-109 Гц (приказ Росстандарта от 29.05.2018 г. № 1053)
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 08.12.2024 |
