| Номер в госреестре | 77932-20 |
| Наименование СИ | Приборы оптические координатно-измерительные бесконтактные |
| Обозначение типа СИ | HSCAN и PRINCE |
| Изготовитель | "Hangzhou Sikan Technology Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 24.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы оптические координатно-измерительные бесконтактные серий HSCAN и PRINCE (далее - приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы по полученному в процессе измерений массиву точек или полигонов.
Принцип действия данных приборов заключается в определении пространственного положения точек окружающих объектов и построении их трёхмерной модели в виде облака точек по данным лазерного сканирования в режиме реального времени, и преобразовании его в полигоны.
Конструктивно приборы состоят из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.
Приборы серии HSCAN оснащены тремя лазерными излучателями красного спектра, приборы серии PRINCE оснащены четырьмя лазерными излучателями красного и синего спектров. На корпусе приборов с тыльной стороны располагаются клавиша питания, позволяющая включить или выключить прибор, или изменить режим его работы и две клавиши изменения масштаба, позволяющие увеличить или уменьшить масштаб отображения измеряемого объекта в программе обработки, а также разъём для подключения кабеля соединения с персональным компьютером. В верхней части приборов располагается индикаторная лампа, предназначенная для помощи оператору с определением фокусного расстояния.
Приборы выпускаются в следующих модификациях:
- серия HSCAN: HSCAN300, HSCAN331, HSCAN771;
- серия PRINCE: PRINCE335, PRINCE775,
которые различаются между собой внешним видом, значениями метрологических и некоторых технических характеристик.

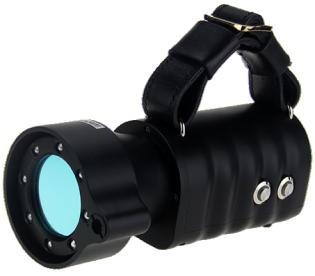

Для повышения качества измерений возможно использование прибора оптического координатно-измерительного фотограмметрического MSCAN (далее - устройство MSCAN). Общий вид прибора оптического координатно-измерительного фотограмметрического MSCAN приведён на рисунке 1. При помощи устройства MSCAN проводиться построение базовой модели позиционирования и после обработки с помощью программного обеспечения загружается в приборы серий HSCAN и PRINCE, где используется в качестве основной системы позиционирования.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.
Общий вид приборов оптических координатно-измерительных бесконтактных серии HSCAN и PRINCE представлен на рисунках 2 - 4, общий вид идентификационной таблички представлен на рисунке 5.
Индикаторная лампа
Кнопка увеличения масштаба
HANDHELD 30 SCANNER
Кнопка уменьшения масштаба
Кнопка [Пуск]
Соединительный
разъем
Рисунок 5 - Общий вид идентификационной таблички с местом расположения заводского (серийного) номера прибора
pg RoHS
cc Ж
MADE IN CHINA
Приборы работают под управлением программного обеспечения (далее - ПО) «ScanViewer», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ScanViewer |
| Номер версии (идентификационный номер ПО), не ниже | 4.13.9 |
| Цифровой идентификатор ПО | D8683F19 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики приборов серии HSCAN
| Наименование характеристики | Значение | ||
| Модификация | HSCAN300 | HSCAN331 | HSCAN771 |
| Диапазон измерений геометрических размеров объектов, мм | от 10 до 5000 | ||
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,67) измерений геометрических размеров объектов, мм | ±(0,02+0,10-L) где L - | ±(0,02+0,08-L) длина объекта в | ±(0,02+0,06-L) метрах |
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,67) измерений геометрических размеров объектов приборами серии HSCAN при проведении комбинированных измерений совместно с устройством MSCAN, мм | ±(0,020+0,025-L) где L - длина объекта в метрах | ||
Таблица 3 - Метрологические характеристики приборов серии PRINCE
| Наименование характеристики | Значение | |
| Модификация | PRINCE335 | PRINCE775 |
| Диапазон измерений геометрических размеров объектов, мм | от 10 до 5000 | |
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,67) измерений геометрических размеров объектов при использовании лазера красного спектра (режим R), мм | ±(0,02+0,08-L) где L - длина об | ±(0,02+0,06-L) ъекта в метрах |
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,67) измерений геометрических размеров объектов при использовании синего спектра (режим B), мм | ±(0,01+0,08-L) где L - длина об | ±(0,01+0,06-L) ъекта в метрах |
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,67) измерений геометрических размеров объектов приборами серии PRINCE при проведении комбинированных измерений совместно с устройством MSCAN, мм | ±(0,020+0,025-L) где L - длина объекта в метрах | |
| Наименование характеристики | Значение |
| Модификация | HSCAN300 HSCAN331 HSCAN771 |
| Расстояние до измеряемых объектов, мм | от 200 до 450 |
| Лазерное излучение: - мощность, не более, мВт | 1 |
| - длина волны, нм | 660 |
| - класс по ГОСТ 31581-2012 | 2 |
| Скорость измерений в секунду | 205000 265000 480000 |
| Напряжение питания от источника постоянного тока, В | 12 |
| Габаритные размеры (ДхШхВ), мм, не более | 315х165хх105 |
| Масса, кг, не более | 0,95 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +40 |
| - относительная влажность, % | от 10 до 90 |
Таблица 5 - Основные технические характеристики приборов серии PRINCE
| Наименование характеристики | Значение | |||
| Модификация | PRINCE335 | PRINCE775 | ||
| Режим работы лазера | R | B | R | B |
| Расстояние до измеряемых объектов, мм | от 200 до 450 | от 100 до 200 | от 200 до 450 | от 100 до 200 |
| Лазерное излучение: - мощность, не более, мВт - длина волны лазера красного спектра (режим R), нм - длина волны лазера синего спектра (режим B), нм - класс по ГОСТ 31581-2012 | 1 660 450 2 | |||
| Скорость измерений в секунду | 265000 | 320000 | 480000 | 320000 |
| Напряжение питания от источника постоянного тока, В | 12,0 | |||
| Габаритные размеры (ДхШхВ), мм, не более | 315x165x105 | |||
| Масса, кг, не более | 0,95 | |||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -10 до +40 от 10 до 90 | |||
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 6 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Прибор (модификация в соответствии с заказом потребителя) | - | 1 шт. |
| Прибор оптический координатно-измерительный фотограмметрический MSCAN | По заказу | |
| Калибровочная пластина | - | 1 шт. |
| Соединительный кабель | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Блок питания 12 В | - | 1 шт. |
| USB накопитель с ПО | - | 1 шт. |
| USB ключ для работы оборудования | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Кейс для транспортировки | - | 1 шт. |
| Методика поверки | МП АПМ 07-19 | 1 экз. |
осуществляется по документу МП АПМ 07-19 «Приборы оптические координатноизмерительные бесконтактные серий HSCAN и PRINCE. Методика поверки», утверждённому ООО «Автопрогресс-М» «19» августа 2019 года.
Основные средства поверки:
- система лазерная измерительная Renishaw XL-80 (рег. № 35362-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Hangzhou Sikan Technology Co., Ltd», Китай
