| Номер в госреестре | 77933-20 |
| Наименование СИ | Автоколлиматоры |
| Обозначение типа СИ | АК-У мод. АК-01У, АК-02У, АК-05У |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственный комплекс «Диагностика» (ООО «НПК «Диагностика»), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 24.03.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоколлиматоры АК-У (модели АК-01У, АК-02У, АК-05У) (далее - автоколлиматор) предназначены для измерений углов наклона, угловых перемещений, взаимного углового положения плоских отражающих поверхностей в двух плоскостях, отклонений от плоскостности и прямолинейности направляющих, а также для использования в качестве дрейф-индикатора и прецизионного нуль-индикатора (датчика нуля) в системах автоматического управления.
Принцип работы автоколлиматора основан на определении смещения отраженного от измеряемой поверхности луча источника излучения (светодиода) по светочувствительному элементу КМОП-матрицы (комплиментарная структура металл-окисел-полупроводник матрицы). Применение в автоколлиматоре КМОП-матрицы нового поколения (с микролинзами и усилителями сигнала в каждом фоточувствительном элементе) позволяет повысить их чувствительность при расширении динамического диапазона. КМОП-матрицы является устройством, которое формирует измерительный сигнал и, в то же время, является измерительной шкалой, служащей для определения координат (x, у) световой марки.
Автоколлиматор состоит из оптико-механического блока и двухкоординатного основания с микровинтами перемещений в горизонтальной и вертикальной плоскостях.
Оптико-механический блок представляет собой автоколлимационную трубу, включающую в себя объектив, установленный в фокальной плоскости, КМОП-матрицу и осветитель с маркой. Труба автоколлиматора закрепляется на двухкоординатном основании хомутом.
Для подключения автоколлиматора к ПЭВМ используется разъем, расположенный на задней стенке оптико-механического блока.

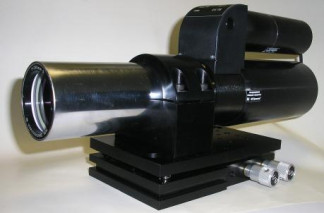

Общий вид Автоколлиматоров представлен на рисунке 1.
а
Автоколлиматоры моделей АК-01У, АК-02У и АК-05У различаются точностью измерений углов в диапазоне от -300" до +300" (±5'), что определяется разной светочувствительностью КМОП-матриц, устанавливаемых на этих моделях.
Программное обеспечение предназначено для отображения и обработки фото- и видеоизображений автоколлимационной марки, отображения и сохранения результатов измерений. Уровень защиты программного обеспечения по Р 50.2.077-2014 - «средний».
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Автоколлиматор |
| Номер версии (идентификационный номер) ПО | 2.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 2188562c5f025ae7e1ad0723bb259d6c |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение | ||
| АК-01У | АК-02У | АК-05У | |
| Диапазон измерения вертикальных углов, " | от -720 до +720 | от -720 до +720 | от -720 до +720 |
| Диапазон измерения горизонтальных углов, " | от -1020 до +1020 | от -1020 до +1020 | от -1020 до +1020 |
| Пределы допускаемой абсолютной погрешности измерений горизонтальных и вертикальных углов (в диапазоне от -300" до +300"), " | ±0,1 | ±0,2 | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений горизонтальных и вертикальных углов (в остальном диапазоне измерений), " | ±1,0 | ±1,0 | ±1,0 |
Таблица 3- Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации по гр. УХЛ4.1 ГОСТ 15150-69, со следующими уточнениями: - температура окружающего воздуха, °С - верхнее значение относительной влажности при 20 °С без конденсации влаги, % - атмосферное давление, кПа | от +18 до +22 60 от 85 до 105 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 320 120 160 |
| Масса, кг, не более | 3,5 |
| Напряжение питания от источника постоянного тока (USB порт ПЭВМ), В | 5 |
| Потребляемая мощность, Вт, не более | 4,5 |
наносится на маркировочную табличку фотохимическим методом для последующего крепления на верхнюю часть оптико-механического блока и типографским способом на титульные листы эксплуатационной документации.
Таблица 4- Комплектность Автоколлиматоров
| Наименование | Обозначение | Кол. |
| 1 | 2 | 3 |
| Оптико-механический блок | ДИАГ.408130.007 | 1 шт. |
| Двухкоординатное основание | — | 1 шт. |
| ПЭВМ 1) 2) | — | 1 шт. |
| Магнитное основание 2) | — | 1 шт. |
| Зеркало 2) | ДИАГ.408130.003-08.03 | 1 шт. |
| Соединительный кабель «АК-У — ПЭВМ» | — | 1 шт. |
| Комплект программного обеспечения 3) | — | 1 к-т |
| Паспорт | ДИАГ.408130.007 ПС | 1 экз. |
| Методика поверки | ДИАГ.401235.007 МП | 1 экз. |
| Руководство по эксплуатации | ДИАГ.408130.007 РЭ | 1 экз. |
| Примечания: 1) Минимальные требования: ЦПУ - Pentium 4 / ОЗУ - 4 ГБ / НЖМД - 250 ГБ / 1 USB 3.0; 2) Определяется договором поставки по согласованию с заказчиком, может не входить в комплект; 3) На внешнем носителе. | ||
осуществляется по документу ДИАГ.401235.007 МП «Автоколлиматоры АК-У (модели АК-01У, АК-02У, АК-05У). Методика поверки», утвержденному ФГУП «СНИИМ» 31 мая 2019 г. Основные средства поверки:
- Государственный вторичный (рабочий) эталон единицы плоского угла в диапазоне значений от 0 до 360° ВЭТ 22-1-91 (регистрационный номер в реестре утвержденных эталонов единиц величин Федерального информационного фонда по обеспечению единства измерений 2.1.ZZH0112.2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений плоского угла, утвержденная Приказом Росстандарта № 2482 от 26 ноября 2018 г. с изменениями утвержденными приказом Росстандарта № 1018 от 29.04.2019 г.
ДИАГ.408130.007 ТУ Автоколлиматоры АК-У (модели АК-01У, АК-02У, АК-05У). Технические условия
