| Номер в госреестре | 77934-20 |
| Наименование СИ | Видеоэндоскопы измерительные |
| Обозначение типа СИ | EFER ARGUS 900 |
| Изготовитель | "EFER Endoscopy", Франция |
| Год регистрации | 2020 |
| Срок свидетельства | 24.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Видеоэндоскопы измерительные EFER ARGUS 900 (далее - видеоэндоскопы) предназначены для измерений линейных размеров поверхностных дефектов типа трещин, забоин, прогаров, коррозии при проведении визуального обследования объектов и деталей в труднодоступных местах различных механизмов, машин и оборудования.
В видеоэндоскопах используется стереоскопический принцип трехмерных измерений дефектов в широком диапазоне углов обзора. Суть метода заключается в съемке объектов под разными углами с помощью двух камер, расположенных на оптическом адаптере на одной линии на известном расстоянии (база) друг от друга. На полученных изображениях (от обеих камер) оператор выделяет тождественные точки объекта измерения. База соотносится с выделенными точками, рассчитываются координаты выбранных точек в пространстве с применением специального программного обеспечения.
Видеоэндоскопы состоят из системного блока, оптического адаптера (объектива) и зонда. На системном блоке имеется жидкокристаллический экран. Видеоэндоскопы оснащаются оптическими адаптерами (объективами) для прямых и боковых стереоскопических измерений.

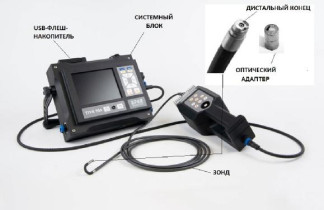

Внешний вид видеоэндоскопов показан на рисунке 1.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится нанесение пломбирующей этикетки на заднюю часть корпуса пульта зонда (рисунок 2).
Рисунок 2 - Место пломбирования корпуса
Для работы с видеоэндоскопами применяется программное обеспечение (далее - ПО) «EFER SRV», устанавливаемое на персональный компьютер. С помощью указанного ПО реализуется хранение и передача результатов измерений, а также постобработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EFER SRV |
| Номер версии (идентификационный номер) ПО, не ниже | 2.01 |
| Цифровой идентификатор ПО | 21.74-EF-2MS-205 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | СRС32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений глубины (высоты), мм | от 0,5 до 30 |
| Пределы допускаемой относительной погрешности измерений глубины (высоты), % | ±5 |
| Диапазон измерений длины (ширины), мм | от 0,5 до 30 |
| Пределы допускаемой относительной погрешности измерений длины (ширины), % | ±5 |
Таблица 3 - Технические характеристики
| Параметры электрического питания: | |
| - аккумуляторная батарея, В | 12 |
| - блок питания (сетевой адаптер) переменного тока | |
| • частота, Гц | 50±1 |
| • напряжение, В | 220±30 |
| Потребляемая мощность, не более, Вт | 600 |
| Рабочий диапазон температур, °C | от +10 до +30 |
| Относительная влажность воздуха, % | от 10 до 90 |
| Габаритные размеры (ШхВхД), мм, не более | 260 х 235 х 76 |
| Масса, кг, не более | 4,3 |
наносится на эксплуатационную документацию типографическим методом и на корпус прибора в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Видеоэндоскоп EFER ARGUS 900 | - | 1 шт. |
| Измерительный набор, включая измерительные стерео адаптеры (объективы) прямого и бокового обзора | 1 компл. | |
| USB-флэш-накопитель | - | 1 шт. |
| Адаптер переменного тока | - | 1 шт. |
| Кейс для оптических адаптеров | - | 1 шт. |
| Диск с ПО «EFER SRV» | - | 1 шт. |
| Зарядное устройство для сменных аккумуляторов | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Руководство пользователя программным обеспечением | - | 1 экз. |
| Кейс для переноски | - | 1 шт. |
| Аппаратная защита HASP HL или YUBIKEY | - | 1 шт. |
| Методика поверки | МП АПМ 49-19 | 1 экз. |
осуществляется по документу МП АПМ 49-19 «Видеоэндоскопы измерительные EFER ARGUS 900. Методика поверки», утверждённому ООО «Автопрогресс-М» «21» августа 2019 г. Основные средства поверки:
- рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
- пластина плоская стеклянная 2-го класса ПИ 120 (рег. № 197-70).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «EFER ENDOSCOPY», Франция
