Машины координатные измерительные PRIMUS L, 77947-20

Машины координатные измерительные PRIMUS L (далее - КИМ) предназначены для измерений геометрических размеров и формы деталей сложной формы.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	77947-20
Наименование СИ	Машины координатные измерительные
Обозначение типа СИ	PRIMUS L
Изготовитель	"MORA Metrology GmbH", Германия
Год регистрации	2020
Срок свидетельства	24.03.2025
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.

Конструкция машин портальная, с неподвижным измерительным столом из гранита, боковым приводом портала. Пиноль и направляющие по осям X и Z выполнены из гранита. Три направляющие КИМ образуют декартову базовую систему координат X,Y,Z, в которой расположена трехмерная измерительная головка PH10M plus с контактными датчиками TP20, TP200 и SP25M или сканирующая измерительная головка REVO с датчиками RSP2 и RSP3. Дополнительно КИМ также могут оснащаться бесконтактной измерительной головкой Kreon.

Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции по заранее составленной программе.

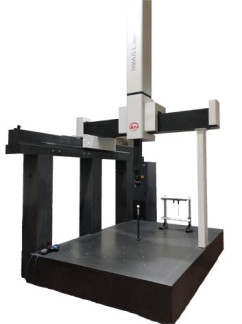

Общий вид КИМ представлен на рисунке 1.

Пломбирование корпуса КИМ от несанкционированного доступа не предусмотрено.

Программное обеспечение

КИМ оснащена программным обеспечением (далее - ПО) Inca3D, Modus или PolyWorks.

Идентификационные данные ПО приведены в таблице 1.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Главной защитой ПО является ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Inca3D	Modus	PolyWorks
Номер версии (идентификационный номер) ПО	6.0.xx и выше	1.0 и выше	2019xx и выше
Цифровой идентификатор ПО	-

Технические характеристики

Основные метрологические и технические характеристики КИМ представлены в таблицах 2- 3.

Наименование, характеристики	Обозначение модификации
Наименование, характеристики	121510	122010	122510	152010	152510	153010
Диапазон измерений, мм по оси X	от 0 до 1200	от 0 до 1200	от 0 до 1200	от 0 до 1500	от 0 до 1500	от 0 до 1500
по оси Y	от 0 до 1500	от 0 до2000	от 0 до 2500	от 0 до 2000	от 0 до 2500	от 0 до 3000
по оси Z	от 0 до 1000	от 0 до 1000	от 0 до 1000	от 0 до 1000	от 0 до 1000	от 0 до 1000
Пределы допускаемой абсолютной объемной
погрешности с измерительными головками (где L-
измеряемая длина, мм), мкм РН10М plus с контактным датчиком TP20		±(2,3+L/300)			±(2,5+L/300)
РН10М plus с контактным датчиком TP200 и
REVO с контактным датчиком RSP2		±(2,1+L/300)			±(2,3+L/300)
PH10М plus с контактным датчиком SP25 и
REVO с контактным датчиком RSP3		±(1,9+L/300)			±(2,0+L/300)
Пределы допускаемой абсолютной объемной
погрешности измерительных головок, мкм
PH10М plus с контактным датчиком TP20		±2,3			±2,5
PH10М plus с контактным датчиком TP200 и
REVO с контактным датчиком RSP2		±2,1			±2,3
PH10М plus с контактным датчиком SP25 и
REVO с контактным датчиком RSP3		±1,9			±2,0
Габаритные размеры, мм, не более длина	2450	2450	2450	2745	2745	2745
ширина	2785	3320	3820	3320	3820	4320
высота	3700	3700	3700	3700	3700	3700
Масса, кг, не более	6500	8050	9260	9250	10500	11950
Расход воздуха, л/мин	250
Давление сжатого воздуха, кПа	60,8
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 70%

Наименование характеристики	Обозначение модификации
Наименование характеристики	152012	152512	153012	153512	153014	153514
Диапазон измерений, мм
по оси X	от 0 до 1500	от 0 до 1500	от 0 до 1500	от 0 до 1500	от 0 до 1500	от 0 до 1500
по оси Y	от 0 до2000	от 0 до 2500	от 0 до 3000	от 0 до 3500	от 0 до 3000	от 0 до 3500
по оси Z	от 0 до 1200	от 0 до 1200	от 0 до 1200	от 0 до 1200	от 0 до 1400	от 0 до 1400
Пределы допускаемой абсолютной объемной
погрешности с измерительными головками (где L-
измеряемая длина, мм), мкм
PH10М plus с контактным датчиком TP20		±(2,9+L/300)			±(3,3+L/300)
PH10М plus с контактным датчиком TP200 и
REVO с контактным датчиком RSP2		±(2,6+L/300)			±(2,9+L/300)
PH10М plus с контактным датчиком SP25 и
REVO с контактным датчиком RSP3		±(2,3+L/300)			±(2,6+L/300)
Пределы допускаемой абсолютной объемной
погрешности измерительных головок, мкм
PH10М plus с контактным датчиком TP20		±2,9			±3,3
PH10М plus с контактным датчиком TP200 и
REVO с контактным датчиком RSP2		±2,6			±2,9
PH10М plus с контактным датчиком SP25 и
REVO с контактным датчиком RSP3		±2,3			±2,6
Габаритные размеры, мм, не более
длина	2745	2745	2745	2745	2745	2745
ширина	3320	3820	4320	4820	4320	4820
высота	4100	4100	4100	4100	4500	4500
Масса, кг, не более	9350	10600	12150	13550	12200	13650
Расход воздуха, л/мин	250
Давление сжатого воздуха, кПа	60,8
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 70%

Наименование, характеристики	Обозначение модификации
Наименование, характеристики	152515	153015	153016	154016	183010	183510
Диапазон измерений, мм
по оси X	от 0 до 1500	от 0 до 1500	от 0 до 1500	от 0 до 1500	от 0 до 1800	от 0 до 1800
по оси Y	от 0 до 2500	от 0 до 3000	от 0 до 3000	от 0 до 4000	от 0 до 3000	от 0 до 3500
по оси Z	от 0 до 1500	от 0 до 1500	от 0 до 1600	от 0 до 1600	от 0 до 1000	от 0 до 1000
Пределы допускаемой абсолютной объемной
погрешности с измерительными головками (где L-
измеряемая длина, мм), мкм
РН10М plus с контактным датчиком TP20	±(3,5+L/300)		±(3,7+L/300)		±(2,8+L/300)
РН10М plus с контактным датчиком TP200 и
REVO с контактным датчиком RSP2	±(3,1+L/300)		±(3,3+L/300)		±(2,4+L/300)
PH10М plus с контактным датчиком SP25 и
REVO с контактным датчиком RSP3	±(2,9+L/300)		±(3,0+L/300)		±(2,1+L/300)
Пределы допускаемой абсолютной погрешности
измерительных головок, мкм
PH10М plus с контактным датчиком TP20	±3,5		±3,7		±2,8
PH10М plus с контактным датчиком TP200 и
REVO с контактным датчиком RSP2	±3,1		±3,3		±2,4
PH10М plus с контактным датчиком SP25 и
REVO с контактным датчиком RSP3	±2,9		±3,0		±2,1
Габаритные размеры, мм, не более
длина	2745	2745	2745	2745	3045	3045
ширина	3820	4320	4320	5320	4320	4820
высота	4700	4700	4900	4900	3700	3700
Масса, кг, не более	10950	12400	12500	16200	13250	14800
Расход воздуха, л/мин	300				280
Давление сжатого воздуха, кПа	60,8
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 70%

Наименование, характеристики	Обозначение модификации
Наименование, характеристики	182012	183012	183512	183014		183514
Диапазон измерений, мм по оси X	от 0 до 1800	от 0 до 1800	от 0 до 1800	от 0 до 1800			от 0 до 1800
по оси Y	от 0 до2000	от 0 до 3000	от 0 до 3500	от 0 до 3000			от 0 до 3500
по оси Z	от 0 до 1200	от 0 до 1200	от 0 до 1200	от 0 до 1400			от 0 до 1400
Пределы допускаемой абсолютной объемной
погрешности с измерительными головками (где L-
измеряемая длина, мм), мкм PH10M plus с контактным датчиком TP20		±(3,2+L/300)		±(3,6+L/300)
PH10M plus с контактным датчиком TP200 и
REVO с контактным датчиком RSP2		±(2,9+L/300)		±(3,2+L/300)
PH10M plus с контактным датчиком SP25 и
REVO с контактным датчиком RSP3		±(2,6+L/300)		±(2,9+L/300)
Пределы допускаемой абсолютной погрешности
измерительных головок, мкм PH10M plus с контактным датчиком TP20		±3,2			±3,6
PH10M plus с контактным датчиком TP200 и
REVO с контактным датчиком RSP2		±2,9			±3,2
PH10M plus с контактным датчиком SP25 и					±2,9
REVO с контактным датчиком RSP3		±2,6
Габаритные размеры, мм, не более длина	3045	3045	3045	3045			3045
ширина	3320	4320	4320	4320			4820
высота	4100	4100	4500	4500			4500
Масса, кг, не более	16300	13400	14600	13600		15200
Расход воздуха, л/мин	280
Давление сжатого воздуха, кПа	60,8
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 70%

Наименование характеристики	Значение
Температура окружающего воздуха, °С	От +18 до +22
Допускаемое изменение температуры, °С, не более, в течении: 1 ч 24 ч	1 1,5
Градиент по объему, °С на метр	1
Относительная влажность воздуха, без конденсата, %, не более	70
Напряжение питания переменного тока, В	220±22
Частота переменного тока, Гц	50/60

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Машина координатная измерительная PRIMUS L	-	1 шт.
Бесконтактная измерительная головка Kreon1)
Пульт управления	-	1 шт.
Шкаф управления	-	1 шт.
Калибровочная сфера диаметром 30 мм	-	1 шт.
Комплект сменных измерительных наконечников	-	1 комплект
Руководство по эксплуатации	-	1 экз.
Методика поверки	МП 203-55-2019	1 экз.
1) - поставляется по дополнительному заказу

Поверка

Осуществляется по документу МП 203-55-2019 «Машины координатные измерительные PRIMUS L. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 октября 2019 г. Основные средства поверки:

- рабочие эталоны 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные);

- Меры для поверки систем координатно-измерительных ROMER Absolute Arm: сфера без покрытия (регистрационный номер в Федеральном информационном фонде № 64593-16)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой КИМ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. №2340 Техническая документация изготовителя
