| Номер в госреестре | 77960-20 |
| Наименование СИ | Установки воздушно-тепловые для измерений влажности зерна и зернопродуктов |
| Обозначение типа СИ | СЭШ-10ЭМ |
| Изготовитель | ИП Мелкумян Арман Карленович, г.Ростов-на-Дону |
| Год регистрации | 2020 |
| Срок свидетельства | 24.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки воздушно-тепловые для измерений влажности зерна и зернопродуктов СЭШ-10ЭМ (далее - установки) предназначены для измерений массовой доли влаги (влажности) в зерне, зернопродуктах и семенах масличных культур по стандартизованным методикам на конкретное вещество (продукт).
Принцип работы установки основан на термогравиметрическом (воздушно-тепловом) методе измерений массовой доли влаги, а именно на измерении массы образца анализируемого вещества до и после его высушивания с последующим расчетом значений массовой доли влаги.
Установка представляет собой совокупность средств измерений и вспомогательных устройств, функционально объединенных для выполнения измерений.
В состав установки входят: сушильная камера с микропроцессорным терморегулятором для установления режимов поддержания температуры и блоком вентилирования для обеспечения равномерности сушки; размалывающее устройство; весы неавтоматического действия с метрологическими характеристиками в соответствии с требованиями стандартизованной методики измерений на конкретное вещество (материал); бюксы; комплект вспомогательных устройств и принадлежностей.
Конструктивно сушильная камера представляет собой конструкцию цилиндрической формы с вращающимся столом для размещения бюкс с пробами измеряемого материала. На передней панели расположены дисплей терморегулятора, дверцы сушильной камеры и кнопка включения.

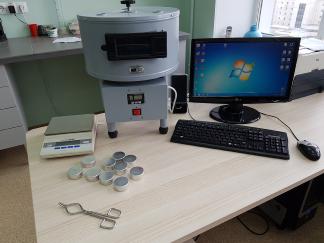

Общий вид установок воздушно-тепловых для измерений влажности зерна и зернопро-дуктов СЭШ-10ЭМ представлен на рисунке 1.
Установки имеют встроенное программное обеспечение (ПО), которое записывается в энергозависимую память прибора при выпуске из производства и не может быть изменено в процессе эксплуатации. ПО выполняет функцию контроля и поддержания температуры. Идентификация ПО не предусмотрена. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли влаги (влажности), % | от 5 до 45 |
| Пределы допускаемой абсолютной погрешности результатов измерений массовой доли влаги, %: в диапазоне: от 5 % до 25 % включ. св. 25 % до 45 % | ±0,5 ±1,0 |
| Диапазон рабочих температур, оС | от +105 до +150 |
| Пределы допускаемой абсолютной погрешности установления и поддержания температуры, °С | ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - высота | 530 |
| - ширина | 360 |
| - длина | 370 |
| Масса, кг, не более | 20,0 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом на лицевой панели установки фотохимическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Воздушно-тепловая сушильная камера с терморегулятором | - | 1 шт. |
| Устройство для размола продукта (лабораторная мельница типа ЛЗМ)* | - | 1 шт. |
| Весы неавтоматического действия с погрешностью, регламентированной в стандартизованной методике измерений* | - | 1 шт. |
| Бюксы металлические | - | 10 шт. |
| Бюксы сетчатые | - | 5 шт. |
| Эксикатор* | - | 1 шт. |
| Комплект сит* | - | 1 шт. |
| 1 | 2 | 3 |
| Щипцы | - | 1 шт. |
| Охладитель* | - | 1 шт. |
| Упаковка (транспортная тара) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 40-241(243)-2019 | 1 экз. |
| * поставляются по отдельному заказу | ||
осуществляется по документу МП 40-241(243)-2019 «ГСИ. Установки воздушно-тепловые для измерений влажности зерна и зернопродуктов СЭШ-10ЭМ. Методика поверки», утверждённому ФГУП «УНИИМ» 08.11.2019 г.
Основные средства поверки:
Рабочий эталон единицы массовой доли влаги в твердых веществах и материалах в соответствии с Государственной поверочной схемой для средств измерений содержания воды в твёрдых и жидких веществах и материалах, утвержденной Приказом Росстандарта от 29.12.2018 № 2832.
Стандартные образцы массовой доли влаги зерна 1-го разряда (ГСО 8989-2008), интервал допускаемых аттестованных значений от 7,0 % до 18,0 %, абсолютная погрешность аттестованного значения ± 0,1 %;
Стандартные образцы массовой доли влаги зерна 2-го разряда (ГСО 8990-2008), интервал допускаемых аттестованных значений от 7,0 % до 25,0 %, абсолютная погрешность аттестованного значения: ± 0,2 % в интервале от 7,0 % до 18,0 % вкл.; ± 0,3 % в интервале от 18,0 % до 25,0 % вкл.;
Стандартные образцы массовой доли влаги в продуктах переработки зерна (ГСО 9564-2010), диапазон измерений от 7,0 % до 16,0 %, абсолютная погрешность аттестованного значения ± 0,2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Методики измерений изложены в следующих документах:
ГОСТ 13586.5-2015, ГОСТ 10856-96, ГОСТ 9404-88, ГОСТ 26312.7-88.
Приказ Росстандарта от 29.12.2018 № 2832 «Об утверждении государственной поверочной схемы для средств измерений содержания воды в твёрдых и жидких веществах и материалах»
ТУ 28.93-004-0081647719-2017 Установки воздушно-тепловые для измерений влажности зерна и зернопродуктов СЭШ-10ЭМ. Технические условия
