| Номер в госреестре | 77988-20 |
| Наименование СИ | Системы измерения потерь в трансформаторах |
| Обозначение типа СИ | LiMOS |
| Изготовитель | "HIGHVOLT Pruftechnik Dresden GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 01.04.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения потерь в трансформаторах LiMOS (далее - системы) предназначены для измерений напряжения, силы и частоты переменного тока, полной и активной составляющей мощности.
Принцип действия систем основан на методе емкостного деления и явлении взаимной индукции с последующей передачей сигнала низкого напряжения и тока на блок LiMO-MCSU.
Системы состоят из блока датчиков тока и напряжения LiMO, модуля измерения и преобразования данных LiMO-MTU и устройства управления и обработки LiMO-MCSU.
Блок датчиков тока и напряжения LiMO (далее - блок LiMO) состоит из индуктивного датчика тока и емкостного датчика напряжения. Оба размещены в корпусе, заполненном элегазом под давлением. Корпус представляет собой резервуар, верхняя часть которого выполнена из металла. Металл соединен со стеклопластиковой изолирующей трубой, смонтированной на металлической основе. В металлической части блока LiMO смонтирован датчик тока, а в изоляционной части - датчик напряжения. Клапан для заправки элегаза и манометр размещены вблизи днища корпуса. В низу предусмотрено место для размещения модуля измерения и преобразования данных LiMO-MTU. Для удобства перемещения по испытательному полю блок LiMO снабжен колесами.
Модуль измерения и преобразования данных LiMO-MTU (далее - модуль LiMO-MTU) выполнен в прямоугольном металлическом корпусе. На модуле LiMO-MTU расположены разъемы для подключения кабелей от блока LiMO, сетевого питания и оптико-волоконного кабеля для подключения к устройству управления и обработки LiMO-MCSU. Модуль LiMO-MTU предназначен для преобразования, предварительной обработки и передачи сигналов по оптоволоконному кабелю.
Устройство управления и обработки LiMO-MCSU (далее - устройство LiMO-MCSU) выполнено в металлическом корпусе, на передней и задней панелях которого размещены разъемы для подключения оптических кабелей, внешних измерительных приборов (опционально), провода питания, а также кнопки управления и жидкокристаллические дисплеи. Устройство LiMO-MCSU осуществляет синхронизацию, обработку и вывод на дисплей полученных сигналов. В зависимости от требований, определяемых при заказе, корпус устройства LiMO-MCSU может быть выполнен для настольно исполнения или для встраивания в стойку для приборов или общий пульт управления лаборатории.
Системы могут быть выполнены в однофазном или трехфазном исполнении. В случае трехфазного исполнения к одному устройству LiMO-MCSU подключается три модуля LiMO-MTU.
Системы выпускаются в следующих модификациях: LiMOS 2000/100, LiMOS 4000/100 LiMOS 2000/200 LiMOS 4000/200, которые отличаются габаритами и массой блок LiMO, а также номинальными первичными токами и напряжениями.

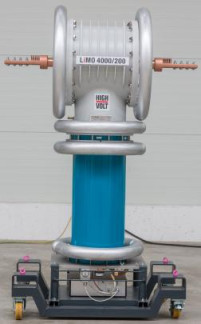

Общий вид системы и обозначение места пломбировки от несанкционированного доступа приведены на рисунке 1.
JL
Устройство управления и обработки LiMO-MCSU
Рисунок 1 - Общий вид системы и обозначение места пломбировки от несанкционированного
доступа
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных измерений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | iCOS Advanced |
| Номер версии (идентификационный номер) ПО | не ниже 18.9.1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока, кВ - для модификаций LiMOS 2000/100 и LiMOS 4000/100 - для модификаций LiMOS 2000/200 и LiMOS 4000/200 | от 0,01 до 100 от 0,01 до 200 |
| Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока, % | ±0,2 |
| Диапазон измерений силы переменного тока, А - для модификаций LiMOS 2000/100 и LiMOS 2000/200 - для модификаций LiMOS 4000/100 и LiMOS 4000/200 | от 0,1 до 2000 от 0,1 до 4000 |
| Пределы допускаемой относительной основной погрешности измерений силы переменного тока, % | ±0,2 |
| Номинальная частота, Гц | 50 или 60 |
| Диапазон измерений частоты переменного тока, Гц | от 40 до 200 |
| Пределы допускаемой абсолютной основной погрешности измерений частоты переменного тока, Гц | ±0,05 |
| Диапазоны измерений полной мощности, В-А - LiMOS 2000/100 - LiMOS 4000/100и LiMOS 2000/200 - LiMOS 4000/200 | от 1 до 6 105 (2 108)* от 1 до 6 105 (4 108)* от 1 до 6 105 (8 108)* |
| Диапазоны измерений активной составляющей мощности, Вт - LiMOS 2000/100 - LiMOS 4000/100и LiMOS 2000/200 - LiMOS 4000/200 | от 1 до 6 105 (2 108)* от 1 до 6 105 (4 108)* от 1 до 6 105 (8 108)* |
| Пределы допускаемой относительной основной погрешности измерений полной и активной мощности, % - для cos9=0,008 - для cos9=0,01 - для cos9=0,02 - для cos9=0,05 - для cos9=0,1 - для cos9=1,0 | 1,5 1,0 0,7 0,5 0,4 0,3 |
| Примечание: * - предел диапазона измерений мощности у измерительного прибора, состоящего из блоков LIMO-MCSU и LiMO-MTU, составляет 60 кВ А (кВт). При превышении этого предела в приборе ко входам тока и напряжения блока LiMO-MTU подключаются дополнительные элементы, с помощью которых измеряемая на входе прибора мощность не превышает 60 кВ А (кВт). При этом отображаемое на дисплее значение мощности, равно произведению измеренного значения и дополнительного коэффициента преобразования блока датчиков тока и напряжения LiMO. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: напряжения переменного тока, В частота переменного тока, Гц | от 100 до 240 50 или 60 |
| Габаритные размеры средства измерений (высотахширинах глубина), мм, не более - блока LiMO - модуля LiMO-MTU - устройства LiMO-MCSU | 2420x1760x810 140x490x460 460x520x400 |
| Масса, кг, не более | 750 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность, % - атмосферное давление, кПа | от +5 до +40 до 80 от 84 до 106 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 7 8000 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерения потерь в трансформаторах LiMOS | 1 шт. | |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 206.1-124-2019 | 1 экз. |
осуществляется по документу МП 206.1-124-2019 «Системы измерения потерь в трансформаторах LiMOS. Методика поверки», утвержденному ФГУП «ВНИИМС»
05 ноября 2019 г.
Основные средства поверки:
Калибратор универсальный Fluke 9100, регистрационный № 25985-09;
Калибратор переменного тока Ресурс-К2, регистрационный № 31319-12;
Мультиметр цифровой прецизионный Fluke 8508A, регистрационный № 25984-14; Трансформатор тока эталонный двухступенчатый ИТТ-3000.5, регистрационный № 19457-00;
Трансформатор тока измерительный лабораторный ТТИ-5000.5, регистрационный № 27007-04;
Делитель напряжения эталонный ДН-230, регистрационный № 3.1.ZZM.0214.2013. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам измерения потерь в трансформаторах LiMOS
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
