| Номер в госреестре | 77989-20 |
| Наименование СИ | Модули регистрации параметров дуговой сварки |
| Обозначение типа СИ | МР-102Д-1000 |
| Изготовитель | АО НПФ "Инженерный и технологический сервис", г.С.-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 01.04.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули регистрации параметров дуговой сварки МР-102Д-1000 (далее - модули) предназначены для измерений, обработки и передачи по цифровому каналу основных параметров дуговых сварочных процессов - сварочного тока и напряжения.
Принцип действия модулей основан на том, что входные электрические сигналы за определенный промежуток времени после масштабного и аналого-цифрового преобразования непрерывно передаются для регистрации и сбора данных.
Конструктивно модули состоят из нескольких блоков: устройства согласования, блока измерения и регистратора. Блок измерения предназначен для использования в комплекте с устройством согласования сигнала напряжения. Устройство согласования осуществляет приведение уровня напряжения источника сварочного тока к диапазону входных сигналов регистратора. Устройство согласования осуществляет защиту от высоковольтных импульсов при бесконтактном поджиге дуги. Взаимодействие с регистратором осуществляется посредством интерфейса RS-422.
Модули изготовлены из ударопрочного материала с разъемами для подключения.

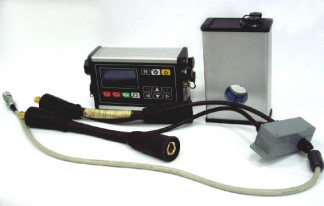

Общий вид модулей, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.
Программное обеспечение модулей заложено в ПЗУ микроконтроллера, управляющего работой модуля регистрации, в процессе производства и хранится в энергонезависимой памяти.
Метрологически значимая часть ПО в составе файла прошивки микроконтроллера неотделима от остальной части ПО. Используется программная блокировка преднамеренного изменения прошивки микроконтроллера, ее шифрование.
Уровень защиты метрологически значимой части программного обеспечения модулей от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик модулей.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SensorARM |
| Номер версии (идентификационный номер) ПО | не ниже 1.02 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений силы постоянного тока, А | от -200 до +200 от -500 до +500 от -1000 до +1000 |
| Диапазон измерений постоянного напряжения, В | от -100 до +100 |
| Пределы допускаемой погрешности, приведенной к верхним пределам диапазонов измерений силы постоянного тока, % | ± 1 |
| Пределы допускаемой погрешности, приведенной к верхнему пределу диапазона измерений постоянного напряжения, % | ± 2 |
| Диапазон измеряемых интервалов времени, с | от 2 до 300 |
| Пределы допускаемой абсолютной погрешности измерений интервала времени, мс | ±500 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов регистрации: | |
| - тока | 1 |
| - напряжения | 1 |
| Пределы допускаемого суточного хода часов, с | ±5 |
| Время установления рабочего режима при включении питания, с, не более | 2 |
| Напряжение питания, В | от 11,4 до 13,2 |
| Потребляемая мощность, ВА, не более | 20 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: Устройство согласования: | |
| - высота | 40 |
| - ширина | 40 |
| - длина | 110 |
| Блок измерения: | |
| - высота | 110 |
| - ширина | 65 |
| - длина | 200 |
| Регистратор: | |
| - высота | 110 |
| - ширина | 65 |
| - длина | 200 |
| Масса, кг, не более: | |
| Устройство согласования (с кабелями) | 1,2 |
| Блок измерения | 1,0 |
| Регистратор | 0,8 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от - 40 до +40 |
| - относительная влажность воздуха, %, не более | 80 |
| Средняя наработка на отказ, ч, не менее | 25000 |
| Средний срок службы, лет, не менее | 5 |
наносится на паспорт и на корпус модулей фотохимическим или иным способом, обеспечивающим его сохранность в течение всего срока службы.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль регистрации параметров дуговой сварки | МР-102Д-1000 | 1 шт. |
| Комплект эксплуатационной документации | ПАСВ.103.08ПС, ПАСВ.103.08РЭ | 1 экз. |
| Методика поверки | МП 117-262-2018 | 1 экз. |
осуществляется по документу МП 117-262-2018 «ГСИ. Модули регистрации параметров дуговой сварки МР-102Д-1000. Методика поверки», утверждённому ФГУП «УНИИМ» в декабре 2019 г.
Основные средства поверки:
- рабочий эталон 3-го разряда единицы напряжения постоянного электрического тока в диапазоне значений от 5 10- до 1103 В по ГОСТ Р 8.027-2001 (калибратор универсальный Н4-7, рег. номер в Федеральном информационном фонде 22125-01);
- рабочий эталон 3-го разряда единицы электрического сопротивления 0,0001 Ом согласно ГПС, утвержденной приказом № 146 от 15 февраля 2016 г. (катушка электрического сопротивления Р323, рег. номер в Федеральном информационном фонде 1683-62);
- рабочий эталон 2-го разряда единицы электрического напряжения в диапазоне значений от 110-3 до 1103 В по ГОСТ 8.027-2001 (Мультиметр3458А, рег. номер в Федеральном информационном фонде 25900-03);
- рабочий эталон 4 разряда единицы времени в диапазоне значений от 0,1 мкс до 1104 с, единицы частоты в диапазоне значений от 0,1 Гц до 500 МГц, ПГ= ±110-6 согласно ГПС, утвержденной приказом № 1621 от 31 июля 2018 г. (частотомер электронно-счётный Ч3-47А, рег. номер в Федеральном информационном фонде 6509-78);
- рабочий эталон 4-го разряда единицы времени в диапазоне значений от 1 до 10 с и национальной шкалы времени согласно ГПС, утвержденной приказом № 1621 от 31 июля 2018 г. (приемник навигационный МНП-М3, рег. номер в Федеральном информационном фонде 38133-08);
- генератор импульсов Г5-60, ДТ=±1*10-6 Т, Дт=±(0,1хт+10 нс), Дт2,з=±(1х10-6хт+10нс), AU=±(0,01*U+2 мВ), (рег. номер в Федеральном информационном фонде 5463-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на место стыковки верхнего и нижнего кожухов составных частей модулей.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 Государственная поверочная схема для средств измерений времени и частоты
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 Государственная поверочная схема для средств измерений электрического сопротивления
ТУ 3441-097-11143754-2018 Модули регистрации параметров дуговой сварки МР-102Д-1000. Технические условия
| Зарегистрировано поверок | 23 |
| Поверителей | 1 |
| Актуальность данных | 23.11.2024 |
