Номер в госреестре | 77990-20 |
Наименование СИ | Измерители мощности |
Обозначение типа СИ | HIOKI серии 3000 |
Изготовитель | "HIOKI E.E. Corporation", Япония |
Год регистрации | 2020 |
Срок свидетельства | 01.04.2025 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Измерители мощности HIOKI серии 3000 (далее по тексту - измерители) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; частоты; активной, реактивной, полной мощностей; угла фазового сдвига; коэффициента мощности; уровня гармонических составляющих напряжения, тока, мощности.
Принцип действия измерителей заключается в аналого-цифровом преобразовании входных аналоговых сигналов напряжения и силы тока с помощью АЦП, последующей математической обработкой измеренных величин и отображении результатов измерений на дисплее. Перечень физических величин, измеряемых и вычисляемых измерителями на основе математических алгоритмов, представлен в таблице 1.
Измерители представляют собой многофункциональные переносные цифровые электроизмерительные приборы, позволяющие проводить измерения в однофазных двухпроводных, однофазных трехпроводных, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях.
Управление процессом измерений и вывода данных осуществляется при помощи встроенного микропроцессора.
Для связи с персональным компьютером имеются интерфейсы передачи данных Ethernet (LAN), RS-232C, GP-IB, USB.
Измерители имеют сервисные функции внешней синхронизации, дистанционного управления, выхода ЦАП.
Основные узлы измерителей: входные первичные преобразователи напряжения и силы тока, АЦП, ЦАП, блок питания, микропроцессор, устройство управления, схема интерфейсов, дисплей, клавиатура.
Измерители изготавливаются в восьми модификациях: HIOKI 3333, HIOKI 3334, HIOKI PW3335, HIOKI PW3336, HIOKI PW3337, HIOKI PW3360, HIOKI PW3365, HIOKI PW3390, отличающихся между собой функциональными возможностями, сервисными функциями, формой корпуса, габаритами, массой.
Модификации могут иметь или не иметь дополнительные цифровые обозначения после наименования типа, означающие функциональные возможности и сервисные функции. Перечень модификаций измерителей и их отличия представлены в таблице 2.
Измерители модификаций HIOKI PW3335, HIOKI PW3336, HIOKI PW3337 могут работать совместно в режиме «Master/Slave» (до 8 шт.) для увеличения числа измерительных каналов (до 24 шт.).
В зависимости от заказа и модификации измерители комплектуются токоизмерительными клещами модификаций 9272-05, 9657-10, 9660, 9661, 9669, 9675, 9694, 9695-02, 9695-03, CT6841-05, CT6843-05, CT6844-05, CT6845-05, CT6846-05, CT7642, CT7742; датчиками тока модификаций СТ6862-05, CT6863-05, СТ6865-05, СТ6875, CT6876, СТ6877, СТ6904, 9709-05; гибкими датчиками тока модификаций CT7044, CT7045, CT7046, CT9667-01, CT9667-02, CT9667-03.
Конструктивно измерители размещены в пластиковых либо металлических корпусах.
На лицевой панели расположены дисплей и клавиатура.
На боковых и задних панелях размещены измерительные входы, разъемы интерфейсов, сети питания.
Общий вид измерителей представлен на рисунках 1 - 8.
Пломбирование измерителей мощности HIOKI серии 3000 не предусмотрено.
Таблица 1 - Перечень физических величин, измеряемых и вычисляемых измерителями мощности HIOKI серии 3000_
Физическая величина | Модификация измерителя | |||||||
3333 | 3334 | PW3335 | PW3336 | PW3337 | PW3360 | PW3365 | PW3390 | |
Напряжение постоянного тока | - | + | + | + | + | - | - | + |
Напряжение переменного тока | + | + | + | + | + | + | + | + |
Сила постоянного тока | - | + | + | + | + | - | - | + |
Сила переменного тока | + | + | + | + | + | + | + | + |
Частота | - | + | + | + | + | + | + | + |
Активная мощность | + | + | + | + | + | + | + | + |
Реактивная мощность | - | - | + | + | + | + | + | + |
Полная мощность | + | + | + | + | + | + | + | + |
Угол фазового сдвига | - | - | + | + | + | + | + | + |
Коэффициент мощности | + | + | + | + | + | + | + | + |
Уровень гармонических составляющих напряжения | - | - | + | + | + | + | + | + |
Уровень гармонических составляющих тока | - | - | + | + | + | + | + | + |
Уровень гармонических составляющих активной мощности | - | - | + | + | + | + | + | + |
Примечания «+» - функция присутствует; «-» - функция отсутствует |
Измерители мощности вычисляют ряд физических величин в соответствии с формулами:
- реактивная мощность: Q = VS2 - P2 ;
- полная мощность: S = U ■ I;
- угол фазового сдвига: j = cos-1 (P / S);
- коэффициент мощности: cos j = P / S ;
- уровень гармонических составляющих на основе интерполяции многочленами Лагранжа.
Таблица 2 - Перечень модификаций измерителей и их отличия
Модификация | Характеристика | ||||||||
Число измерительных каналов | Вход для клещей или датчиков тока | Интерфейс LAN | Интерфейс RS-232C | Интерфейс GP-IB | Интерфейс USB | о х ы В | Анализ гармонических составляющих | Анализ параметров электродвигателей | |
3333 | 1 | - | - | + | - | - | + | - | - |
3333-01 | - | - | + | + | - | + | - | - | |
3334 | 1 | - | - | + | - | - | + | - | - |
3334-01 | - | - | + | + | - | + | - | - | |
PW3335 | 1 | - | + | + | - | - | - | + | - |
PW3335-01 | - | + | - | + | - | - | + | - | |
PW3335-02 | - | + | + | - | - | + | + | - | |
PW3335-03 | + | + | + | - | - | - | + | - | |
PW3335-04 | + | + | + | + | - | + | + | - | |
PW3336 | 2 | + | + | + | - | - | - | + | - |
PW3336-01 | + | + | + | + | - | - | + | - | |
PW3336-02 | + | + | + | - | - | + | + | - | |
PW3336-03 | + | + | + | + | - | + | + | - | |
PW3337 | 3 | + | + | + | - | - | - | + | - |
PW3337-01 | + | + | + | + | - | - | + | - | |
PW3337-02 | + | + | + | - | - | + | + | - | |
PW3337-03 | + | + | + | + | - | + | + | - | |
PW3360-20 | 3 | + | + | - | - | + | - | - | - |
PW3360-21 | + | + | - | - | + | - | + | - | |
PW3365-20 | 3 | + | + | - | - | + | - | + | - |
PW3390-01 | 4 | + | + | + | - | + | - | - | - |
PW3390-02 | + | + | + | - | + | + | + | - | |
PW3390-03 | + | + | + | - | + | + | + | + | |
Примечания «+» - функция присутствует; «-» - функция отсутствует |
HI0KI 3333 POWER HiTESTEH
u
I I
/цр\
CUflRExT ftAbKSt

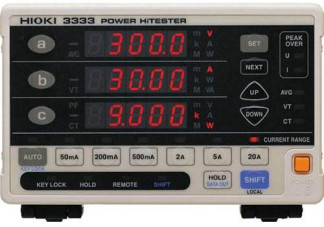

Рисунок 1 - Общий вид измерителей мощности HIOKI 3333
IlfTEGRATOH RECTinER_
РЕАКОИЯ
U
I I
* '
n n
I П П П П i U Lt.U U
I
■ ijhihp.t. *
■
I 7 t 11) 30 Ю ttft 1*4 we 1 j i 14 14»
Рисунок 3 - Общий вид измерителей мощности HIOKI PW3335
Место нанесения знака поверки
HIOKI PW333B POWER МЕТЕН
ипппп т и L.LU и
| 'B'TATUB
5П П П П
и, и и и
t л о
г. и О
' ОН ; *6 }
: си)
ЯНН ! ira>] trt*
^рЯ ( nF>|min4 wmW
© ^
■ СН. ■*
сн 'Ф
Ш (jsJ
Рисунок 5 - Общий вид измерителей мощности HIOKI PW3337
HIOKI
MEASURE
Ий I LIST
т HR_J
QWil bffi
WIRING
QUICK SET
т.ч и
п fT® fT
2.7196Ш | * | ; > |
: _ | ||
ESC | '' т ';■ | |
“I HOLDI | eopv START /ЕГОР | |
1 • 1 • KEYLOCK. | ~ • ш | |
PREJR3k; | ||
Ш р4 | PWHS4 | CLAMP ОМ POWER LOGGER |
23.036М0
3.G82k№
\А2 0.47S7
ЩИ S3EEN
Измерители функционируют под управлением встроенного программного обеспечения
(ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и недоступна для потребителя в процессе эксплуатации. ПО защищено от преднамеренных изменений с помощью пароля и специальных программных средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение | |
HIOKI 3333 | HIOKI 3334 | |
Идентификационное наименование ПО | - | - |
Номер версии (идентификационный номер ПО) | - | - |
Цифровой идентификатор ПО | - | - |
Таблица 4 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение | ||
HIOKI PW3335 | HIOKI PW3336 | HIOKI PW3337 | |
Идентификационное наименование ПО | - | - | - |
Номер версии (идентификационный номер ПО) | Не ниже 1.1 | Не ниже 1.22 | Не ниже 1.22 |
Цифровой идентификатор ПО | - | - | - |
Таблица 5 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение | ||
HIOKI PW3360 | HIOKI PW3365 | HIOKI PW3390 | |
Идентификационное наименование ПО | - | - | - |
Номер версии (идентификационный номер ПО) | Не ниже 3.21 | Не ниже 2.1 | Не ниже 2.0 |
Цифровой идентификатор ПО | - | - | - |
Таблица 6 - Метрологические характеристики измерителей HIOKI 3333 в режиме измерений напряжения переменного тока_
Предел измерений, В | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
200,0 | от 45 до 66 Гц | 0,1 | ±(0,001'-и+0,002-ип.) |
св. 66 Гц до 1 кГц | ±(0,001'-и+0,0035-Ш.) | ||
св. 1 до 5 кГц | ±0,045-ип. | ||
Примечания U - измеренное значение напряжения переменного тока, В; ип. - предел измерений, В |
Пределы измерений | Частота, Гц | Разрешение (единица младшего разряда (емр)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
50,00 мА | от 45 Гц до 5 кГц | 0,01 мА | ±(0,001 •Ш,002^п.) 1) ±(0,00Ы+0,0035-:[п.) 2) ±0,045-!п. 3) |
200,0 мА | 0,1 мА | ||
500,0 мА | 0,1 мА | ||
2,000 А | 0,001 А | ||
5,000 А | 0,001 А | ||
20,00 А | 0,01 А | ||
Примечания I - измеренное значение силы переменного тока, мА, А; !п. - предел измерений, мА, А; 1) - в диапазоне частот от 45 до 66 Гц; 2) - в диапазоне частот св. 66 Гц до 1 кГц; 3) - в диапазоне частот св. 1 до 5 кГц |
Таблица 8 - Метрологические характеристики измерителей HIOKI 3333 в режиме измерений активной мощности
Пределы измерений | Частота, Гц | Разрешение (единица младшего разряда (емр)) | Пределы допускаемой основной абсолютной погрешности измерений, Вт, кВт |
10,000 Вт | от 45 до 65 Гц | 0,001 Вт | ±(0,001-P+0,002-Pa) |
40,00 Вт | 0,01 Вт | ||
100,00 Вт | 0,01 Вт | ||
400,0 Вт | 0,1 Вт | ||
1,0000 кВт | 0,0001 кВт | ||
4,000 кВт | 0,001 кВт | ||
Примечания P - измеренное значение активной мощности, Вт, кВт; P^ - предел измерений, Вт, кВт |
Таблица 9 - Метрологические характеристики измерителей HIOKI 3334 в режиме измерений напряжения постоянного тока_
Пределы измерений, В | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
15,000 | 0,001 | ±(0,001-и+0,0035-Ш.) |
30,00 | 0,01 | |
150,00 | 0,01 | |
300,0 | 0,1 | |
Примечания U - измеренное значение напряжения постоянного тока, В; ип. - предел измерений, В |
Пределы измерений, В | Частота | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
15,000 | от 45 Гц до 5 кГц | 0,001 | ±(0,001 •-и+0,002-ип.) 1)4) ±(0,001 •-и+0,0035-ип.) 2)4) ±0,045 •Цп. 3)4) ±0,003-U 1)5) ±0,0045 •Ц 2)5) ±0,045-U 3)5) |
30,00 | 0,01 | ||
150,00 | 0,01 | ||
300,0 | 0,1 | ||
Примечания U - измеренное значение напряжения переменного тока, В; Цп. - предел измерений, В; 1) - в диапазоне частот от 45 до 66 Гц; 2) - в диапазоне частот св. 66 Гц до 1 кГц; 3) - в диапазоне частот св. 1 до 5 кГц; 4) - в диапазоне до 50 % предела измерений не включ.; 5) - в диапазоне от 50 % до 100 % предела измерений |
Таблица 11 - Метрологические характеристики измерителей HIOKI 3334 в режиме измерений силы постоянного тока
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
100,00 мА | 0,01 мА | ±(0,001 Т+0,0035 Тп.) |
300,0 мА | 0,1 мА | |
1,0000 А | 0,0001 А | |
3,000 А | 0,001 А | |
10,000 А | 0,001 А | |
30,00 А 1) | 0,01 А | |
Примечания I - измеренное значение силы постоянного тока, мА, А; !п. - предел измерений, мА, А; 1) - погрешность нормирована до 20 А |
Пределы измерений | Частота | Разрешение (единица младшего разряда (ежр.)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
100,00 мА | от 45 Гц до 5 кГц | 0,01 мА | ±(0,001'-Шда^п.) 1)4) ±(0,001'■I+0,0035•Iп.) 2)4) ±0,045'Тп. 3)4) ±0,003-I 1)5) ±0,0045'-12)5) ±0,045-! 3)5) |
300,0 мА | 0,1 мА | ||
1,0000 А | 0,0001 А | ||
3,000 А | 0,001 А | ||
10,000 А | 0,001 А | ||
30,00 А 6) | 0,01 А | ||
Примечания I - измеренное значение силы переменного тока, мА, А; !п. - предел измерений, мА, А; 1) - в диапазоне частот от 45 до 66 Гц; 2) - в диапазоне частот св. 66 Гц до 1 кГц; 3) - в диапазоне частот св. 1 до 5 кГц; 4) - в диапазоне до 50 % предела измерений не включ.; 5) - в диапазоне от 50 % до 100 % предела измерений; 6) - погрешность нормирована до 20 А |
Таблица 13 - Метрологические характеристики измерителей HIOKI 3334 в режиме измерений частоты
Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц |
от 45 Гц до 5 кГц | ±(0,00bF+1 е.м.р.) |
Примечания F - измеренное значение частоты, Гц, кГц; е.м.р - единица младшего разряда Гц, кГц |
Таблица 14 - Метрологические характеристики измерителей HIOKI 3334 в режиме измерений активной мощности
Пределы измерений, Вт, кВт | Пределы допускаемой основной абсолютной погрешности измерений, Вт, кВт |
Определяется пределами измерений напряжения и силы тока (Таблицы 9 - 12) | ±(0,001 ^+0,0035^.) :) ±(0,001 -P+0,002-P п.) 2)3) ±0,003 •P 2)4) |
Примечания P - измеренное значение активной мощности, Вт, кВт; P^ - предел измерений, Вт, кВт; 1) - на постоянном токе; 2) - в диапазоне частот от 45 до 65 Гц; 3) - в диапазоне до 50 % предела измерений не включ.; 4) - в диапазоне от 50 % до 100 % предела измерений |
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, В, кВ |
6,0000 В | 0,0001 В | ±(0,001^+0,001^.) |
15,000 В | 0,001 В | |
30,000 В | 0,001 В | |
60,000 В | 0,001 В | |
150,00 В | 0,01 В | |
300,00 В | 0,01 В | |
600,00 В | 0,01 В | |
1,0000 кВ | 0,0001 кВ | |
Примечания U - измеренное значение напряжения постоянного тока, В; ип. - предел измерений, В |
Таблица 16 - Метрологические характеристики измерителей HIOKI PW3335 в режиме измерений напряжения переменного тока_
Пределы измерений | Частота | Разрешение (единица младшего разряда (емр)) | Пределы допускаемой основной абсолютной погрешности измерений, В, кВ |
6,0000 В | от 10 Гц до 100 кГц | 0,0001 В | ±(0,001 •■U+0,002^Ua) 1)5)8) ±(0,001-U+0,001-Ua) 2)4)8) ±(0,001 •U+0,0005•Uп.) 3)8) ±(0,005-U+0,003-U^) 6)8) ±(0,021 •U+0,003•Uп.) 7)8) ±0,003 •U 1)5)9) ±0,002-U 2)4)9) ±0,0015-U3)9) ±0,008-U 6)9) ±0,024-U 7)9) |
15,000 В | 0,001 В | ||
30,000 В | 0,001 В | ||
60,000 В | 0,001 В | ||
150,00 В | 0,01 В | ||
300,00 В | 0,01 В | ||
600,00 В | 0,01 В | ||
1,0000 кВ | 0,0001 кВ | ||
Примечания U - измеренное значение напряжения переменного тока, В; U^ - предел измерений, В; 1) - в диапазоне частот от 10 до 16 Гц не включ.; 2) - в диапазоне частот от 16 до 45 Гц не включ.; 3) - в диапазоне частот от 45 до 66 Гц; 4) - в диапазоне частот св. 66 до 500 Гц; 5) - в диапазоне частот св. 500 Гц до 10 кГц; 6) - в диапазоне частот св. 10 до 50 кГц; 7) - в диапазоне частот св. 50 до 100 кГц; 8) - в диапазоне до 50 % предела измерений не включ.; 9) - в диапазоне от 50 % до 100 % предела измерений |
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
1,0000 мА | 0,0001 мА | ±(0,001-!+0,00Мп.) |
2,0000 мА | 0,0001 мА | |
5,0000 мА | 0,0001 мА | |
10,000 мА | 0,001 мА | |
20,000 мА | 0,001 мА | |
50,000 мА | 0,001 мА | |
100,00 мА | 0,01 мА | |
200,00 мА | 0,01 мА | |
500,00 мА | 0,01 мА | |
1,0000 А | 0,0001 А | |
2,0000 А | 0,0001 А | |
5,0000 А | 0,0001 А | |
10,000 А | 0,001 А | |
20,000 А | 0,001 А | |
Примечания I - измеренное значение силы постоянного тока, мА, А; !п. - предел измерений, мА, А |
Таблица 18 - Метрологические характеристики измерителей HIOKI PW3335 в режиме измерений силы переменного тока_
Пределы измерений | Частота | Разрешение (единица младшего разряда (емр)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
1,0000 мА | от 10 Гц до 30 кГц | 0,0001 мА | ±(0,001 •I+0,002Tn.) 1)5)8) ±(0,00Ы+0,00Мп.) 2)4)8) ±(0,001 Т+0,0005Тп.) 3)8) ±((0,0003+0,0007-F)T+ +0,002Тп.) 6)8) ±((0,003+0,0004-F)T+ +0,003 •In.) 7)8) ±0,003 •I 1)5)9) ±0,002Т 2)4)9) ±0,00151 3)9) ±(0,0023+0,0007-F)T 6)9) ±((0,006+0,0004-F)-I 7)9) |
2,0000 мА | 0,0001 мА | ||
5,0000 мА | 0,0001 мА | ||
10,000 мА | 0,001 мА | ||
20,000 мА | 0,001 мА | ||
50,000 мА | 0,001 мА | ||
100,00 мА | 0,01 мА | ||
200,00 мА | 0,01 мА | ||
500,00 мА | от 10 Гц до 10 кГц | 0,01 мА | |
1,0000 А | 0,0001 А | ||
2,0000 А | 0,0001 А | ||
5,0000 А | от 45 Гц до 5 кГц | 0,0001 А | |
10,000 А | 0,001 А | ||
20,000 А | 0,001 А | ||
Примечания I - измеренное значение силы переменного тока, мА, А; !п. - предел измерений, мА, А; F - частота в кГц; 1) - в диапазоне частот от 10 до 16 Гц не включ.; 2) - в диапазоне частот от 16 до 45 Гц не включ.; 3) - в диапазоне частот от 45 до 66 Гц; 4) - в диапазоне частот св. 66 до 500 Гц; 5) - в диапазоне частот св. 500 Гц до 1 кГц; |
Пределы | Частота | Разрешение | Пределы допускаемой основной |
измерений | (единица младшего разряда | абсолютной погрешности | |
(емр)) | измерений, мА, А |
6) - в диапазоне частот св. 1 до 10 кГц;
7) - в диапазоне частот св. 10 до 30 кГц;
8) - в диапазоне до 50 % предела измерений не включ.;
9) - в диапазоне от 50 % до 100 % предела измерений
Таблица 19 - Метрологические характеристики измерителей HIOKI PW3335 в режиме измерений силы постоянного тока (с токоизмерительными клещами или датчиками тока)_
Пределы измерений, мА, А | Разрешение (единица младшего разряда (е.м.р.)), мА, А | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
Определяется модификацией применяемых токоизмерительных клещей (датчиков тока) (Таблицы 47 - 56) | ±(0,001 •I+0,002•Iп.+А) | |
Примечания I - измеренное значение силы постоянного тока, мА, А; fa. - предел измерений, мА, А; А - абсолютная погрешность измерений силы постоянного тока токоизмерительных клещей или датчиков тока, мА, А |
Таблица 20 - Метрологические характеристики измерителей HIOKI PW3335 в режиме измерений силы переменного тока (с токоизмерительными клещами или датчиками тока)_
Пределы измерений, мА, А | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), мА, А | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
Определяется модификацией применяемых токоизмерительных клещей (датчиков тока) (Таблицы 47 - 56) | ±(0,001'-I+0,001-fa .+А) 1) ±0,002-I 2) | ||
Примечания I - измеренное значение силы переменного тока, мА, А; fa. - предел измерений, мА, А; А - абсолютная погрешность измерений силы переменного тока токоизмерительных клещей или датчиков тока, мА, А; 1) - в диапазоне до 50 % предела измерений не включ.; 2) - в диапазоне от 50 % до 100 % предела измерений |
Таблица 21 - Метрологические характеристики измерителей HIOKI PW3335 в режиме измерений частоты_
Диапазоны измерений | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц |
от 10 Гц до 100 кГц | ±(0,001 'F+1 е.м.р.) |
Примечания F - измеренное значение частоты, Гц, кГц; е.м.р - единица младшего разряда Гц, кГц |
Пределы измерений, Вт, кВт | Пределы допускаемой основной абсолютной погрешности измерений, Вт, кВт |
Определяется пределами измерений напряжения и силы тока (Таблицы 15 - 18) | ±(0,001^+0,001^.) 1) ±(0,001 -P+0,0005 •P п.) 2)3) ±0,0015 •P 2)4) |
Примечания P - измеренное значение активной мощности, Вт, кВт; P^ - предел измерений, Вт, кВт; 1) - на постоянном токе; 2) - в диапазоне частот от 45 до 65 Гц; 3) - в диапазоне до 50 % предела измерений не включ.; 4) - в диапазоне от 50 % до 100 % предела измерений |
Таблица 23 - Метрологические характеристики измерителей HIOKI PW3335 в режиме измерений активной мощности (с токоизмерительными клещами или датчиками тока)_
Пределы измерений, Вт, кВт | Пределы допускаемой основной абсолютной погрешности измерений, Вт, кВт |
Определяется пределами измерений напряжения и модификацией применяемых токоизмерительных клещей (датчиков тока) (Таблицы 47 - 56) | ±(0,001-P+0,001-Pa+A) 1) ±(0,001-P+0,0005-Pii.+a) 2)3) ±0,0015 •P+A 2)4) |
Примечания P - измеренное значение активной мощности, Вт, кВт; P^ - предел измерений, Вт, кВт; А - абсолютная погрешность измерений силы постоянного или силы переменного тока токоизмерительных клещей или датчиков тока, мА, А; 1) - на постоянном токе; 2) - в диапазоне частот от 45 до 65 Гц; 3) - в диапазоне до 50 % предела измерений не включ.; 4) - в диапазоне от 50 % до 100 % предела измерений |
Таблица 24 - Метрологические характеристики измерителей HIOKI PW3336, HIOKI PW3337 в режиме измерений напряжения постоянного тока_
Пределы измерений, В | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
15,000 | 0,001 | ±(0,001 •U+0,001•Uп.) |
30,000 | 0,001 | |
60,000 | 0,001 | |
150,00 | 0,01 | |
300,00 | 0,01 | |
600,00 | 0,01 | |
1000,0 | 0,1 | |
Примечания U - измеренное значение напряжения постоянного тока, В; U^ - предел измерений, В |
Пределы измерений, В | Частота | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
15,000 | от 10 Гц до 100 кГц | 0,001 | ±(0,001 •-U+0,002-Un.) 1)5)8) ±(0,001-U+0,001-Un.) 2)4)8) ±(0,001 •-U+0,0005-Un.) 3)8) ±(0,005-U+0,003-Un.) 6)8) ±(0,021 •-U+0,003-Un.) 7)8) ±0,003 •U 1)5)9) ±0,002-U 2)4)9) ±0,0015-U3)9) ±0,008-U 6)9) ±0,024-U 7)9) |
30,000 | 0,001 | ||
60,000 | 0,001 | ||
150,00 | 0,01 | ||
300,00 | 0,01 | ||
600,00 | 0,01 | ||
1000,0 | 0,1 | ||
Примечания U - измеренное значение напряжения переменного тока, В; Цп. - предел измерений, В; 1) - в диапазоне частот от 10 до 16 Гц не включ.; 2) - в диапазоне частот от 16 до 45 Гц не включ.; 3) - в диапазоне частот от 45 до 66 Гц; 4) - в диапазоне частот св. 66 до 500 Гц; 5) - в диапазоне частот св. 500 Гц до 10 кГц; 6) - в диапазоне частот св. 10 до 50 кГц; 7) - в диапазоне частот св. 50 до 100 кГц; 8) - в диапазоне до 50 % предела измерений не включ.; 9) - в диапазоне от 50 % до 100 % предела измерений |
Таблица 26 - Метрологические характеристики измерителей HIOKI PW3336, HIOKI PW3337 в режиме измерений силы постоянного тока_
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
200,00 мА | 0,01 мА | ±(0,001-I+0,00Mh.) |
500,00 мА | 0,01 мА | |
1,0000 А | 0,0001 А | |
2,0000 А | 0,0001 А | |
5,0000 А | 0,0001 А | |
10,000 А | 0,001 А | |
20,000 А | 0,001 А | |
Примечания I - измеренное значение силы постоянного тока, мА, А; In. - предел измерений, мА, А |
Пределы измерений | Частота | Разрешение (единица младшего разряда (емр)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
200,00 мА | от 10 Гц до 30 кГц | 0,01 мА | ±(0,001'-I+0,002-fa.) 1)5)8) ±(0,001'-I+0,001-fa.) 2)4)8) ±(0,001-I+0,0005-fa.) 3)8) ±((0,0003+0,0007-F)-I+ +0,002-fa.) 6)8) ±((0,003+0,0004-F)-I+ +0,003'-fa.) 7)8) ±0,003'I 1)5)9) ±0,002-I 2)4)9) ±0,0015-I 3)9) ±(0,0023+0,0007-F)-I 6)9) ±((0,006+0,0004-F)-I 7)9) |
500,00 мА | от 10 Гц до 10 кГц | 0,01 мА | |
1,0000 А | 0,0001 А | ||
2,0000 А | 0,0001 А | ||
5,0000 А | от 45 Гц до 5 кГц | 0,0001 А | |
10,000 А | 0,001 А | ||
20,000 А | 0,001 А | ||
50,000 А | от 45 до 66 Гц | 0,001 А | |
Примечания I - измеренное значение силы переменного тока, мА, А; fa. - предел измерений, мА, А; F - частота в кГц; 1) - в диапазоне частот от 10 до 16 Гц не включ.; 2) - в диапазоне частот от 16 до 45 Гц не включ.; 3) - в диапазоне частот от 45 до 66 Гц; 4) - в диапазоне частот св. 66 до 500 Гц; 5) - в диапазоне частот св. 500 Гц до 1 кГц; 6) - в диапазоне частот св. 1 до 10 кГц; 7) - в диапазоне частот св. 10 до 30 кГц; 8) - в диапазоне до 50 % предела измерений не включ.; 9) - в диапазоне от 50 % до 100 % предела измерений |
Таблица 28 - Метрологические характеристики измерителей HIOKI PW3336, HIOKI PW3337 в режиме измерений силы постоянного тока (с токоизмерительными клещами или датчиками тока)
Пределы измерений, мА, А | Разрешение (единица младшего разряда (е.м.р.)), мА, А | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
Определяется модификацией применяемых токоизмерительных клещей (датчиков тока) (Таблицы 47 - 56) | ±(0,002-I+0,006-fa.+A) | |
Примечания I - измеренное значение силы постоянного тока, мА, А; fa. - предел измерений, мА, А; А - абсолютная погрешность измерений силы постоянного тока токоизмерительных клещей или датчиков тока, мА, А |
Пределы измерений, мА, А | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), мА, А | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
Определяется модификацией применяемых токоизмерительных клещей (датчиков тока) (Таблицы 47 - 56) | ±(0,002^+0,00Ып .+А) 1) ±0,003 •I 2) | ||
Примечания I - измеренное значение силы переменного тока, мА, А; !п. - предел измерений, мА, А; А - абсолютная погрешность измерений силы переменного тока токоизмерительных клещей или датчиков тока, мА, А; 1) - в диапазоне до 50 % предела измерений не включ.; 2) - в диапазоне от 50 % до 100 % предела измерений |
Таблица 30 - Метрологические характеристики измерителей HIOKI PW3336, HIOKI PW3337 в режиме измерений частоты_
Диапазоны измерений | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц |
от 10 Гц до 100 кГц | ±(0,001-F+1 е.м.р.) |
Примечания F - измеренное значение частоты, Гц, кГц; е.м.р - единица младшего разряда Гц, кГц |
Таблица 31 - Метрологические характеристики измерителей HIOKI PW3336, HIOKI PW3337 в режиме измерений активной мощности_
Пределы измерений, Вт, кВт | Пределы допускаемой основной абсолютной погрешности измерений, Вт, кВт |
Определяется пределами измерений напряжения и силы тока (Таблицы 24 - 27) | ±(0,001^+0,001^.) 1) ±(0,001 -P+0,0005 -P п.) 2)3) ±0,0015 •P 2)4) |
Примечания P - измеренное значение активной мощности, Вт, кВт; P^ - предел измерений, Вт, кВт; 1) - на постоянном токе; 2) - в диапазоне частот от 45 до 65 Гц; 3) - в диапазоне до 50 % предела измерений не включ.; 4) - в диапазоне от 50 % до 100 % предела измерений |
Пределы измерений, Вт, кВт | Пределы допускаемой основной абсолютной погрешности измерений, Вт, кВт |
Определяется пределами измерений напряжения и модификацией применяемых токоизмерительных клещей (датчиков тока) (Таблицы 47 - 56) | ±(0,001-P+0,001-Pn.+A) 1) ±(0,001 -P+0,0005-Pn+ а) 2)3) ±0,0015 •P+A 2)4) |
Примечания P - измеренное значение активной мощности, Вт, кВт; Pn. - предел измерений, Вт, кВт; А - абсолютная погрешность измерений силы постоянного или силы переменного тока токоизмерительных клещей или датчиков тока, мА, А; 1) - на постоянном токе; 2) - в диапазоне частот от 45 до 65 Гц; 3) - в диапазоне до 50 % предела измерений не включ.; 4) - в диапазоне от 50 % до 100 % предела измерений |
Таблица 33 - Метрологические характеристики измерителей HIOKI PW3360 в режиме измерений напряжения переменного тока_
Пределы измерений, В | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
600,00 | от 45 до 66 | 0,01 | ±(0,003-U+0,001-Un.) |
Примечания U - измеренное значение напряжения переменного тока, В; Un. - предел измерений, В |
Таблица 34 - Метрологические характеристики измерителей HIOKI PW3360 в режиме измерений силы переменного тока (с токоизмерительными клещами или датчиками тока)_
Пределы измерений, мА, А | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), мА, А | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
Определяется модификацией применяемых токоизмерительных клещей (датчиков тока) (Таблицы 47 - 56) | ±(0,003Т+0,001Тп .+А) | ||
Примечания I - измеренное значение силы переменного тока, мА, А; In. - предел измерений, мА, А; А - абсолютная погрешность измерений силы переменного тока токоизмерительных клещей или датчиков тока, мА, А |
Таблица 35 - Метрологические характеристики измерителей HIOKI PW3360 в режиме измерений частоты_
Диапазоны измерений, Гц | Пределы допускаемой основной абсолютной погрешности измерений, Г ц |
от 45 до 66 | ±0,005-F |
Примечание - F - измеренное значение частоты, Г ц |
Пределы измерений, Вт, кВт | Пределы допускаемой основной абсолютной погрешности измерений, Вт, кВт |
Определяется пределами измерений напряжения и модификацией применяемых токоизмерительных клещей (датчиков тока) (Таблицы 47 - 56) | ±(0,003^+0,001^^) 1) |
Примечания P - измеренное значение активной мощности, Вт, кВт; P^ - предел измерений, Вт, кВт; А - абсолютная погрешность измерений силы переменного тока токоизмерительных клещей или датчиков тока, мА, А; 1) - в диапазоне частот от 45 до 66 Гц |
Таблица 37 - Метрологические характеристики измерителей HIOKI PW3365 в режиме измерений напряжения переменного тока_
Пределы измерений, В | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
400,0 | от 45 до 66 | 0,1 | ±(0,015-U+0,008) |
Примечание - U - измеренное значение напряжения переменного тока, В |
Таблица 38 - Метрологические характеристики измерителей HIOKI PW3365 в режиме измерений силы переменного тока (с токоизмерительными клещами или датчиками тока)_
Пределы измерений, мА, А | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), мА, А | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
Определяется модификацией применяемых токоизмерительных клещей (датчиков тока) (Таблицы 47 - 56) | ±(0,003-I+0,001-fa.+A) | ||
Примечания I - измеренное значение силы переменного тока, мА, А; fa. - предел измерений, мА, А; А - абсолютная погрешность измерений силы переменного тока токоизмерительных клещей или датчиков тока, мА, А |
Таблица 39 - Метрологические характеристики измерителей HIOKI PW3365 в режиме измерений частоты_
Диапазоны измерений, Гц | Пределы допускаемой основной абсолютной погрешности измерений, Г ц |
от 45 до 66 | ±0,005-F |
Примечание - F - измеренное значение частоты, Г ц |
Пределы измерений, Вт, кВт | Пределы допускаемой основной абсолютной погрешности измерений, Вт, кВт |
Определяется пределами измерений напряжения и модификацией применяемых токоизмерительных клещей (датчиков тока) (Таблицы 47 - 56) | ±(0,003-P+0,001-Pa+A) 1) |
Примечания P - измеренное значение активной мощности, Вт, кВт; P^ - предел измерений, Вт, кВт; А - абсолютная погрешность измерений силы переменного тока токоизмерительных клещей или датчиков тока, мА, А; 1) - в диапазоне частот от 45 до 66 Гц |
Таблица 41 - Метрологические характеристики измерителей HIOKI PW3390 в режиме измерений напряжения постоянного тока_
Пределы измерений, В | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
1,0000 | 0,0001 | ±(0,0005•U+0,0007•Uп.) ±(0,0008-U+0,001-Ua) 1) |
5,0000 | 0,0001 | |
10,000 | 0,001 | |
15,000 | 0,001 | |
30,000 | 0,001 | |
60,000 | 0,001 | |
150,00 | 0,01 | |
300,00 | 0,01 | |
600,00 | 0,01 | |
1000,0 | 0,1 | |
Примечания U - измеренное значение напряжения постоянного тока, В; U^ - предел измерений, В; 1) - для модификации PW3390-03 на пределах измерений 1; 5; 10 В в режиме анализа параметров электродвигателей |
Таблица 42 - Метрологические характеристики измерителей HIOKI PW3390 в режиме измерений напряжения переменного тока_
Пределы измерений, В | Частота | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
15,000 | от 10 Гц до 200 кГц | 0,001 | ±(0,0005-U+0,001-Ua) 1)2) ±(0,0004-U+0,0005-U^) 3) ±(0,001 •U+0,001•Uп.) 4) ±(0,002•U+0,001•Uп.) 5) ±(0,003•-^да-ш.)6) ±(0,01-U+0,003-Ua) 7) ±0,2^. 8) |
30,000 | 0,001 | ||
60,000 | 0,001 | ||
150,00 | 0,01 | ||
300,00 | 0,01 | ||
600,00 | 0,01 | ||
1000,0 | 0,1 | ||
Примечания U - измеренное значение напряжения переменного тока, В; U^ - предел измерений, В; |
Пределы | Частота | Разрешение | Пределы допускаемой основной |
измерений | (единица младшего разряда | абсолютной погрешности | |
(емр)) | измерений, В |
1) - в диапазоне частот от 10 до 30 Гц не включ.;
2) - в диапазоне частот от 30 до 45 Гц не включ.;
3) - в диапазоне частот от 45 до 66 Гц;
4) - в диапазоне частот св. 66 Гц до 1 кГц;
5) - в диапазоне частот св. 1 до 10 кГц;
6) - в диапазоне частот св. 10 до 50 кГц;
7) - в диапазоне частот св. 50 до 100 кГц;
8) - в диапазоне частот св. 100 до 200 кГц
Таблица 43 - Метрологические характеристики измерителей HIOKI PW3390 в режиме измерений силы постоянного тока (с токоизмерительными клещами или датчиками тока)_
Пределы измерений, мА, А | Разрешение (единица младшего разряда (е.м.р.)), мА, А | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
Определяется модификацией применяемых токоизмерительных клещей (датчиков тока) (Таблицы 47 - 56) | ±(0,0005-I+0,0007-fa.+A) | |
Примечания I - измеренное значение силы постоянного тока, мА, А; fa. - предел измерений, мА, А; А - абсолютная погрешность измерений силы постоянного тока токоизмерительных клещей или датчиков тока, мА, А |
Таблица 44 - Метрологические характеристики измерителей HIOKI PW3390 в режиме измерений силы переменного тока (с токоизмерительными клещами или датчиками тока)_
Пределы измерений, мА, А | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), мА, А | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
Определяется модификацией применяемых токоизмерительных клещей (датчиков тока) (Таблицы 47 - 56) | ±(0,0005-I+0,001-fa.+A) | ||
Примечания I - измеренное значение силы переменного тока, мА, А; fa. - предел измерений, мА, А; А - абсолютная погрешность измерений силы переменного тока токоизмерительных клещей или датчиков тока, мА, А |
Таблица 45- Метрологические характеристики измерителей HIOKI PW3390 режиме измерений частоты
Диапазоны измерений | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц |
от 10 Гц до 200 кГц | ±(0,0005-F+1 е.м.р.) |
Примечания F - измеренное значение частоты, Гц, кГц; е.м.р - единица младшего разряда Гц, кГц1) - в диапазоне частот от 10 до 30 Гц не включ.; 2) - в диапазоне частот от 30 до 45 Гц не включ.; 3) - в диапазоне частот от 45 до 66 |
Пределы измерений, Вт, кВт | Пределы допускаемой основной абсолютной погрешности измерений, Вт, кВт |
Определяется пределами измерений напряжения и модификацией применяемых токоизмерительных клещей (датчиков тока) (Таблицы 47 - 56) | ±(0,0005-P+0,0007-Pn.+A) 1} ±(0,0004-P+0,0005-Pn.+A) 2) |
Примечания P - измеренное значение активной мощности, Вт, кВт; Pn. - предел измерений, Вт, кВт; А - абсолютная погрешность измерений силы постоянного или силы переменного тока токоизмерительных клещей или датчиков тока, мА, А; 1) - на постоянном токе; 2) - в диапазоне частот от 45 до 65 Гц |
Метрологические и технические характеристики токоизмерительных клещей (гибких датчиков тока) и датчиков тока, используемых совместно с измерителями мощности HIOKI серии 3000, представлены в таблицах 47 - 56.
Таблица 47 - Метрологические характеристики токоизмерительных клещей
Наименование характеристики | Значение для модификаций | ||
9272-05 | 9657-10 | 9660 | |
Пределы измерений силы переменного тока, А | 20; 200 | 10 | 100 |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | ±(0,003-!+0,000Мп.) | ±(0,01Т+0,0005Тп.) | ±(0,003 •-I+0,0002-In.) |
Диапазон частот, Гц | от 45 до 66 | ||
Технические характеристики | |||
Диаметр захвата, мм | 46 | 40 | 15 |
Габаритные размеры, мм, (длинахширинахвысота) | 188x78x35 | 145x74x42 | 135x46x21 |
Масса, кг | 0,45 | 0,38 | 0,23 |
Примечания I - измеренное значение силы переменного тока, А; In. - предел измерений, А |
Таблица 48 - Метрологические характеристики токоизмерительных клещей
Наименование характеристики | Значение для модификаций | ||
9661 | 9669 | 9675 | |
Пределы измерений силы переменного тока, А | 500 | 1000 | 10 |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | ±(0,003-!+0,000Мп.) | ±(0,0Ы+0,000Ып.) | ±(0,01Т+0,00005Тп.) |
Диапазон частот, Гц | от 45 до 66 |
Наименование характеристики | Значение для модификаций | ||
9661 | 9669 | 9675 | |
Технические характеристики | |||
Диаметр (размер) захвата, мм | 46 | 80x55x20 | 30 |
Габаритные размеры, мм, (длинахширинахвысота) | 152x78x42 | 188x100x42 | 113x60x24 |
Масса, кг | 0,38 | 0,59 | 0,16 |
Примечания I - измеренное значение силы переменного тока, А; !п. - предел измерений, А |
Таблица 49 - Метрологические характеристики токоизмерительных клещей
Наименование характеристики | Значение для модификаций | ||
9694 | 9695-02 | 9695-03 | |
Пределы измерений силы переменного тока, А | 5 | 50 | 100 |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | ±(0,003•I+0,0002•Iп.) | ||
Диапазон частот, Гц | от 45 до 66 | ||
Технические характеристики | |||
Диаметр захвата, мм | 15 | 15 | 15 |
Габаритные размеры, мм, (длинаxширинаxвысота) | 135x46x21 | 58x51x19 | 58x51x19 |
Масса, кг | 0,23 | 0,05 | 0,05 |
Примечания I - измеренное значение силы переменного тока, А; !п. - предел измерений, А |
Таблица 50 - Метрологические характеристики токоизмерительных клещей
Наименование характеристики | Значение для модификаций | ||
CT6841-05 | CT6843-05 | CT6844-05 | |
Пределы измерений силы переменного тока, А | 20 | 200 | 500 |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | ±(0,003•I+0,0001•Iп.) | ||
Диапазон частот, Гц | от 45 до 66 | ||
Пределы измерений силы постоянного тока, А | 20 | 200 | 500 |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А | ±(0,006•I+0,0005•Iп.) | ±(0,006•I+0,0002•Iп.) |
Наименование | Значение для модификац | ий | |
характеристики | CT6841-05 | CT6843-05 | CT6844-05 |
Технические характеристики | |||
Диаметр захвата, мм | 20 | 20 | |
Габаритные размеры, мм, (длинахширинахвысота) | 153x67x25 | 153x67x25 | |
Масса, кг | 0,35 | 0,37 | 0,4 |
Примечания | |||
I - измеренное значение силы тока, А; | |||
fa. - предел измерений, А |
Таблица 51 - Метрологические характеристики токоизмерительных клещей
Наименование характеристики | Значение для модификаций | ||
CT6845-05 | CT6846-05 | CT7642, CT7742 | |
Пределы измерений силы переменного тока, А | 500 | 1000 | 500; 1000; 2000 |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | ±(0,003 --I+0,0001-fa.) | ±(0,016-I+0,021-fa.); ±(0,016-I+0,011-fa.); ±(0,016-I+0,0075-fa.) | |
Диапазон частот, Гц | от 45 до 66 | ||
Пределы измерений силы постоянного тока, А | 500 | 1000 | 500; 1000 |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А | ±(0,006-I+0,0002-fa.) | ±(0,02-I+0,025-fa.); ±(0,02-I+0,015-fa.) | |
Технические характеристики | |||
Диаметр захвата, мм | 50 | 55 | |
Габаритные размеры, мм, (длинахширинахвысота) | 238x116x35 | 195x64x34 | |
Масса, кг | 0,86 | 0,99 | 0,51 |
Примечания I - измеренное значение силы тока, А; fa. - предел измерений, А |
Таблица 52 - Метрологические характеристики датчиков тока
Наименование характеристики | Значение для модификаций | ||
CT6862-05 | CT6863-05 | CT6865-05 | |
Пределы измерений силы переменного тока, А | 50 | 200 | 500 |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | ±(0,0018-I+0,0001-fa.) | ±(0,0018-I+0,00007-fa.) | |
Диапазон частот, Гц | от 45 до 66 |
Наименование характеристики | Значение для модификаций | ||
CT6862-05 | CT6863-05 | CT6865-05 | |
Технические характеристики | |||
Диаметр окна для проводника, мм | 24 | 32 | |
Габаритные размеры, мм, (длинаxширинаxвысота) | 70x53x100 | 139x52x120 | |
Масса, кг | 0,34 | 0,35 | 1 |
Примечания I - измеренное значение силы переменного тока, А; In. - предел измерений, А |
Таблица 53 - Метрологические характеристики датчиков тока
Наименование характеристики | Значение для модификаций | ||
CT6875 | CT6876 | CT6877 | |
Пределы измерений силы переменного тока, А | 500 | 1000 | 2000 |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | ±(0,0018Т+0,00008Тп.) | ||
Диапазон частот, Гц | от 45 до 66 | 50 | |
Технические характеристики | |||
Диаметр окна для проводника, мм | 36 | 80 | |
Габаритные размеры, мм, (длинаxширинаxвысота) | 160x50x112 | 229x112x232 | |
Масса, кг | 0,85 | 0,95 | 5 |
Примечания I - измеренное значение силы тока, А; In. - предел измерений, А |
Таблица 54 - Метрологические характеристики датчиков тока
Наименование характеристики | Значение для модификаций | |
СТ6904 | 9709-05 | |
Пределы измерений силы переменного тока, А | 500 | 500 |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | ±(0,0018Т+0,00007Тп.) | ±(0,0018Т+0,0001Тп.) |
Диапазон частот, Гц | от 45 до 66 | |
Технические характеристики | ||
Диаметр окна для проводника, мм | 32 | 36 |
Габаритные размеры, мм, (длинаxширинаxвысота) | 139x52x120 | 160x50x112 |
Масса, кг | 1 | 0,85 |
Примечания I - измеренное значение силы тока, А; In. - предел измерений, А |
Таблица 55 - Метрологические характеристики гибких датчиков тока
Наименование характеристики | Значение для модификаций | ||
CT7044 | CT7045 | CT7046 | |
Пределы измерений силы переменного тока, А | 50; 500; 5000 | ||
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | ±(0,015•I+0,0025•Iп.) | ||
Диапазон частот, Гц | от 45 до 66 1) | ||
Технические характеристики | |||
Диаметр датчика, мм | 100 | 180 | 254 |
Масса, кг | 0,16 | 0,18 | 0,19 |
Примечания I - измеренное значение силы переменного тока, А; !п. - предел измерений, А; 1) - на пределе измерений 5000 А частота 50 Гц |
Таблица 56 - Метрологические характеристики гибких датчиков тока
Наименование характеристики | Значение для модификаций | ||
CT9667-01 | CT9667-02 | CT9667-03 | |
Пределы измерений силы переменного тока, А | 500; 5000 | ||
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | ±(0,02Т+1,5); ±(0,02^+15) | ||
Диапазон частот, Гц | от 45 до 66 1) | ||
Технические характеристики | |||
Диаметр датчика, мм | 100 | 180 | 254 |
Масса, кг | 0,28 | 0,35 | 0,47 |
Примечания I - измеренное значение силы переменного тока, А; 1) - на пределе измерений 5000 А частота 50 Гц |
Таблица 57 - Температурные коэффициенты в рабочих условиях измерений
Модификация | Температурный коэффициент, /°С |
HIOKI 3333 | 0,0003^Хп. |
HIOKI 3334 | 0,0003^Хп. |
HIOKI PW3335 | 0,0003^Хп. |
HIOKI PW3336 | 0,0003^Хп. |
HIOKI PW3337 | 0,0003^Хп. |
HIOKI PW3360 | 0,001Хп. |
HIOKI PW3365 | 0,001Хп. |
HIOKI PW3390 | 0,0001Хп.; для постоянного тока - 0,0002^Хп. |
Примечание - Хп. - предел измерений физической величины |
Таблица 58 - Основные технические характеристики измерителей мощности HIOKI серии 3000
Наименование характеристики | Значение для модификаций | ||
HIOKI 3333 | HIOKI 3334 | HIOKI PW3335 | |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 50/60 | ||
Габаритные размеры (длинаxширинаxвысота), мм | 227x160x100 | 245x210x100 | 245x210x100 |
Масса, кг | 1,9 | 2,5 | 3 |
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 80 | ||
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до +40 80 | ||
Средняя наработка на отказ, ч | 10000 |
Таблица 59 - Основные технические характеристики измерителей мощности HIOKI серии 3000
Наименование характеристики | Значение для модификаций | ||
HIOKI PW3336 | HIOKI PW3337 | HIOKI PW3360 | |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 100 до 240 50/60 | от 100 до 240 50/60 7,2 | |
Габаритные размеры (длинаxширинаxвысота), мм | 305x256x132 | 180x100x48 | |
Масса, кг | 5,2 | 5,6 | 0,55 |
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 80 | ||
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до +40 80 | от -10 до +50 80 | |
Средняя наработка на отказ, ч | 10000 |
Таблица 60 - Основные технические характеристики измерителей мощности HIOKI серии 3000
Наименование характеристики | Значение для модификаций | |
HIOKI PW3365 | HIOKI PW3390 | |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 100 до 240 50/60 7,2 | от 100 до 240 50/60 |
Габаритные размеры (длинаxширинаxвысота), мм | 180x100x48 | 340x170x156 |
Масса, кг | 0,54 | 4,6 |
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 80 |
Наименование характеристики | Значение для модификаций | |
HIOKI PW3365 | HIOKI PW3390 | |
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +50 80 | от 0 до +40 80 |
Средняя наработка на отказ, ч | 10000 |
наносится на лицевую панель измерителей способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 61 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Измеритель мощности HIOKI серии 3000 (модификация по заказу) | - | 1 шт. |
Кабель питания | - | 1 шт. |
Руководство по эксплуатации | - | 1 экз. |
Методика поверки | ИЦРМ-МП-162-19 | 1 экз. |
осуществляется по документу ИЦРМ-МП-162-19 «Измерители мощности HIOKI серии 3000. Методика поверки», утвержденному ООО «ИЦРМ» 27.09.2019 г.
Основные средства поверки: калибратор многофункциональный Fluke 5520А (регистрационный номер в Федеральном информационном фонде № 51160-12); калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09); установка поверочная универсальная УППУ-МЭ 3.1КМ (регистрационный номер в Федеральном информационном фонде № 57346-14); трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ» (регистрационный номер в Федеральном информационном фонде № 52854-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса измерителя и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к измерителям мощности HIOKI серии 3000
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Зарегистрировано поверок | 33 |
Поверителей | 7 |
Актуальность данных | 17.11.2024 |
