| Номер в госреестре | 78008-20 |
| Наименование СИ | Антенны измерительные рамочные активные |
| Обозначение типа СИ | АИР3-х |
| Изготовитель | ООО "НПКФ "РусИнтелл", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 01.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные рамочные активные АИР3-х (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности магнитной составляющей переменного электромагнитного поля.
Принцип действия антенн основан на преобразовании наведенного электромагнитным полем на экранированной рамке высокочастотного тока в переменное напряжение, его последующем усилении дифференциальным усилителем и передаче в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству. Антенна АИР3-3 подключается через устройство развязывающее УР 2-6.
Конструктивно антенны состоят из преобразователя рамочного активного, блока питания, устройства развязывающего УР 2-6 (в комплекте антенны АИР3-3) и соединительных кабелей.
Устройство развязывающее УР 2-6 служит для обеспечения необходимого режима работы по постоянному току преобразователя рамочного активного антенны АИР3-3 и передачи преобразованного сигнала на вход измерительного прибора. Блок питания стабилизированный предназначен для питания активных элементов преобразователя рамочного активного постоянным током.

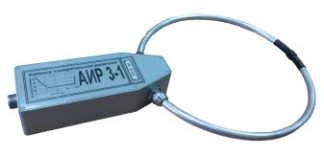

Внешний вид антенн, места пломбировки от несанкционированного доступа, места нанесения наклейки «знака утверждения типа» и знака поверки представлены на рисунках 1 и 2.
* - место для нанесения наклейки «знака утверждения типа» и знака поверки ** - места пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |
| АИР3-1 | АИР3-3 | |
| Диапазон измерений рабочих частот, МГц: | от 0,0001 до 0,4 | от 0,009 до 30 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ (м- ) | от 30 до 80 | от 15 до 35 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ | ±2,0 | ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение ха | рактеристики |
| АИР3-1 | АИР3-3 | |
| Напряжение питания от сети переменного тока | ||
| частотой (50±1) Гц, В | 220±22 | |
| Потребляемая мощность от сети переменного тока, Вт | 2 | |
| Номинальное значение выходного сопротивления | 50 | |
| антенны, Ом | ||
| Масса кг, не более: | ||
| - преобразователь рамочный активный | 0,6 | 0,6 |
| - блок питания | 0,4 | 0,4 |
| - устройство развязывающее УР 2-6 | 0,3 | |
| Габаритные размеры блоков в составе антенны (длина | ||
| х ширина х высота), мм, не более: | ||
| - антенна | 450х270х40 | 450х270х40 |
| - блок питания | 100х100х50 | 100х100х50 |
| - устройство развязывающее УР 2-6 | 140х70х30 | |
| Рабочие условия эксплуатации: | ||
| температура окружающего воздуха, °С | от +15 до +25 | |
| относительная влажность воздуха, % | от 30 до 80 | |
| атмосферное давление, кПа | от 84 до 106 | |
наносится типографским способом на титульный лист эксплуатационной документации и на преобразователь рамочный активный методом наклейки.
Таблица 3 - Комплектность антенны АИР3-х
| Наименование | Обозначение | Количество, шт. |
| Преобразователь рамочный активный | АИР3-1 | 1 |
| Наименование | Обозначение | Количество, шт. |
| Кабель ВЧ (3,5 м) | РУАБ.685 661.011 | 1 |
| Блок питания стабилизированный 12 В | БПС12 | 1 |
| Руководство по эксплуатации | РУАБ.464 679.004-РЭ | 1 |
| Методика поверки | 1 | |
| Паспорт |
| Наименование | Обозначение | Количество, шт. |
| Преобразователь рамочный активный | АИР3-3 | 1 |
| Устройство развязывающее | УР 2-6 | 1 |
| Кабель ВЧ (0,25 м) | РУАБ.685 661.021 | 1 |
| Кабель ВЧ (6 м) | РУАБ.685 661.021-01 | 1 |
| Блок питания стабилизированный 12 В | БПС12 | 1 |
| Руководство по эксплуатации | РУАБ.464 679.018-РЭ | 1 |
| Методика поверки | 1 | |
| Паспорт |
осуществляется по документу МП 78008-20 «Инструкция. Антенны измерительные рамочные активные АИР3-х. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 02.11.2018.
Основные средства поверки:
- рабочий эталон 2 разряда единицы напряженности магнитного поля по ГОСТ Р 8.808-2012 (диапазон частот установки магнитного поля с кольцами Гельмгольца от 300 Гц до 5 МГц, диапазон частот установки магнитного поля с рамочными антеннами от 0,01 до 30 МГц, пределы допускаемой относительной погрешности воспроизведения единицы напряженности магнитного поля ± 6 %);
- рабочий эталон 2 разряда единицы напряженности магнитного поля по ГОСТ Р 8.8082012 (диапазон частот от 5-10-6 до 30 МГц, пределы допускаемых относительных погрешностей 5-10-2 - 8-10-2).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн с требуемой точностью.
Знак поверки наносится на корпус антенны методом наклейки и в свидетельство о поверки в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 8.808-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц
ТУ-6685-018-31867483-11 (РУАБ.464 679.018-ТУ) Антенна измерительная рамочная активная АИР3-х. Технические условия
