| Номер в госреестре | 78009-20 |
| Наименование СИ | Приборы для поверки измерительных головок и датчиков |
| Обозначение типа СИ | Precimar ICM 100 |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 01.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы Precimar ICM 100 для поверки измерительных головок и датчиков (далее по тексту - приборы) предназначены для измерений линейных перемещений при поверке и калибровке измерительных головок, датчиков линейных перемещений, рычажно-зубчатых головок (опционально) и нутромеров (опционально).
Принцип действия приборов основан на преобразовании линейных перемещений измерительного наконечника в цифровой сигнал, который передается на экран монитора для дальнейшей обработки.

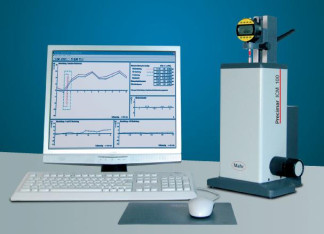

Приборы представляют собой прибор настольного типа в виде вертикальной колонны с направляющими для перемещения держателя головок и измерительной системы с наконечником. Поверяемая головка и измерительная система устанавливаются в соответствии с принципом Аббе. Процедура поверки осуществляется с помощью программного обеспечения. Установка поверяемых средств измерений производится с помощью вертикальных направляющих. Измерение осуществляется методом непосредственной оценки. Результаты измерений выводятся на экран монитора для дальнейшей обработки. Питание прибора осуществляется от сети. Приборы могут работать в двух положениях: вертикальном и горизонтальном (при использовании опциональных принадлежностей).
При использовании опциональных приспособлений приборы также могут быть использованы для поверки и калибровки рычажно-зубчатых головок и нутромеров.
Пломбирование приборов от несанкционированного доступа не предусмотрено.
Приборы имеют в своем составе программное обеспечение (ПО), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции и функции управления.
Таблица 1 - Сведения об идентификационных данных ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Precimar MSW 100 |
| Номер версии (идентификационный номер) ПО | V 10.00 и выше |
| Цифровой идентификатор ПО | - |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Защитой ПО являются лицензионные файлы, привязанные к МАС-адресу сетевой карты процессорного блока компьютера.
Защита программного обеспечения приборов соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных перемещений, мм | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мкм | ±(0,2 + L/250)* |
| Дискретность отсчета, мкм | 0,02 |
| Примечание: * - L -измеряемое перемещение, мм | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 110 до 240 от 50 до 60 |
| Условия эксплуатации: - температура окружающей среды, °С - изменение температуры окружающей среды, °С за 8 ч. - относительная влажность воздуха без конденсации, % | От +18 до +22 1 От 35 до 70 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 235 216 500 |
| Масса, кг, не более | 20,4 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус прибора методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор | - | 1 шт. |
| Втулка для гильзы (0 8 мм) | - | 1 шт. |
| USB кабель | - | 1 шт. |
| Блок питания переменного тока | - | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Компьютер, включая монитор (по дополнительному заказу) | - | 1 комп. |
| Принтер (по дополнительному заказу) | 1 шт. | |
| Держатель для поверки рычажно-зубчатых головок (по дополнительному заказу) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 203-40-2019 | 1 экз. |
осуществляется по документу МП 203-40-2019 «Приборы Precimar ICM 100 для поверки измерительных головок и датчиков. Методика поверки», утвержденному ФГУП «ВНИИМС» 14 ноября 2019 г.
Основные средства поверки:
- система лазерная измерительная XL-80 (рег. № 35362-13);
- плита 3-0-630х400 ГОСТ 10905-86.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.
Техническая документация фирмы-изготовителя.
