Резервуары стальные горизонтальные цилиндрические РГС-63 и РГС-100, 78017-20

78017-20
Резервуары стальные горизонтальные цилиндрические РГС-63 и РГС-100 предназначены для измерения объема нефти, а также для её хранения на СИКН №32 НПС «Самара-1».
Карточка СИ
Номер в госреестре 78017-20
Наименование СИ Резервуары стальные горизонтальные цилиндрические
Обозначение типа СИ РГС-63 и РГС-100
Изготовитель ООО "ИТС Металлоконструкции", г.Казань
Год регистрации 2020
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-63 и РГС-100 предназначены для измерения объема нефти, а также для её хранения на СИКН №32 НПС «Самара-1».

Описание

Принцип действия резервуаров стальных цилиндрических РГС-63 и РГС-100 основан на заполнении его нефтью до определенного уровня, соответствующего объему нефти согласно градуировочной таблице резервуара.

Резервуары стальные горизонтальные цилиндрические РГС-63 и РГС-100 представляют собой сварной металлический сосуд в форме горизонтального цилиндра. Резервуары стальные горизонтальные цилиндрические РГС-63 и РГС-100 являются подземными.

Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства. Резервуары стальные горизонтальные цилиндрические РГС-63 и РГС-100 расположены на территории НПС «Самара-1» АО «Транснефть-Приволга».

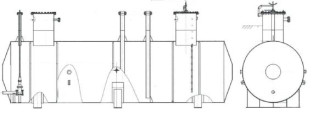

Эскиз резервуаров стальных цилиндрических РГС-63 и РГС-100 представлен на рисунке

1.

Пломбирование резервуаров стальных цилиндрических РГС-63 и РГС-100 не предусмотрено.

Рисунок 1 - Эскиз резервуаров стальных цилиндрических РГС-63 и РГС-100

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

РГС-63

РГС-100

Номинальная вместимость, м3

63

100

Пределы допускаемой относительной погрешности определения вместимости резервуара, %

±0,25

Наименование характеристики

Значение

Измеряемая среда

нефть по ГОСТ Р 51858-2002

Характеристики измеряемой среды: - температура, °С

от +5 до +40

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование и условные обозначения

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический РГС-63, зав. №255

РГС-63

1 шт.

Резервуар стальной горизонтальный цилиндрический РГС-100, зав. №254

РГС-100

1 шт.

Паспорт на РГС-63

-

1 шт.

Паспорт на РГС-100

-

1 шт.

Градуировочная таблица на РГС-63

-

1 шт.

Градуировочная таблица на РГС-100

-

1 шт.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рабочий эталон 2 разряда в соответствии с ГПС (часть 3), утвержденной приказом Росстандарта от 07.02.2018 г. № 256;

-    образцовое средство измерений 2 разряда в соответствии с ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости»;

-    термометр ртутный стеклянный лабораторный ТЛ-4 №2 (регистрационный № 28208-04);

-    манометр цифровой ДМ5002М (регистрационный № 68984-17);

-    ареометр АНТ-1 (регистрационный № 9292-83);

-    рулетка измерительная металлическая 2 класса точности (регистрационный № 43611-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых резервуаров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости» утвержденный Приказом №256 от 7 февраля 2018 г. Федеральным агенством по техническому регулированию и метрологии

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 10.11.2024
