| Номер в госреестре | 78020-20 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | TM, TMS, TMO, TMG, TMN |
| Изготовитель | "Officine Orobiche S.r.l.", Италия |
| Год регистрации | 2020 |
| Срок свидетельства | 22.04.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Ротаметры серии TM, TMS, TMO, TMG, TMN (далее - ротаметры) предназначены для измерений объёмного расхода различных жидкостей и газов.
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной конической измерительной трубки из металла, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке снизу-вверх, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы, действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились. Положение поплавка магнитной связью передается на стрелочный индикатор, который отображает расход.
Присоединение ротаметров к трубопроводу резьбовое или фланцевое.
Ротаметры могут оснащаться дополнительным преобразователем с выходным аналоговым сигналом в виде силы постоянного электрического тока в диапазоне от 4 до 20 мА
Ротаметры серии TMS цельнометаллические для установки на вертикальных трубопроводах с восходящим потоком. Ротаметры предназначены для эксплуатации с различными типами жидкостей.
Ротаметры серии ТМ, TMО цельнометаллические предназначены для установки на вертикальных с восходящим потоком и горизонтальных трубопроводах. Ротаметры серии ТМ, TMО предназначены для работы с различными типами жидкостей, могут оснащаться и аварийными контактами минимального и/или максимального расхода.
Ротаметры серии TMN, TMG цельнометаллический ротаметр без уплотнительных устройств, устанавливается на вертикальные трубопроводы с восходящим потоком.
Серия TWN предназначена для измерений расхода жидких сред, в то время как серия TMG используется для измерения расхода газа.
Серия TМG может быть снабжена само регулятором расхода, установленным на входе или на выходе ротаметра.

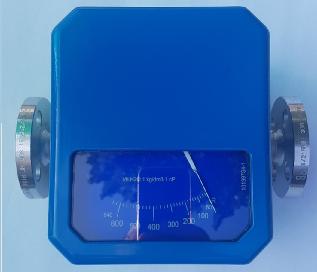

Общий вид ротаметров представлен на рисунке 1.
Пломбирование ротаметров от несанкционированного доступа, не предусмотрено.
отсутствует.
Таблица 1 - метрологические характеристики
| Наименование характеристики | Значение характеристики | |||
| ТМ, TMO | TMS | TMG | TMN | |
| Диаметр условного прохода (Ду), | от 15 до 50 | от 6 до 15 | от 15 до 100 | от 15 до 100 |
| Диапазон измерений: - объемного расхода жидкостей, дм3/ч - объемного расхода газов, дм3/ч | от 10 до 16000 | от 1,0 до 200 от 10 до 6000 | от 2,5 до 130000 от 80 до 1200000 | от 2,5 до 63000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности (по шкале ротаметра), % | ±2,5 | ±5 | ±1,5 | ±1,5 |
| Наименование характеристики | Значение характеристики | |||
| ТМ, TMO | TMS | TMG | TMN | |
| Пределы допускаемой приведенной к разности пределов измерений тока погрешности при преобразовании расхода в значения постоянного тока, % | ±2,5 | ±5 | ±1,5 | ±1,5 |
| Максимальное давление измеряемой среды, МПа | 69 | |||
| Потеря давления в зависимости от Ду и измеряемой среды, кПа | от 20 до 50 | 2 | от 3 до 10 | от 9 до 24 |
| Максимальная температура измеряемой среды, °С | 400 | 150 | 400 | 400 |
Таблица 2 - технические характеристики
| Наименование характеристики | Значение характеристики | |||
| ТМ, TMO | TMS | TMG | TMN | |
| Масса ротаметра в зависимости от Ду, кг, не более | 15 | 8 | 40 | 40 |
| Габаритные размеры (ширина, длина) в зависимости от Ду, мм. не более | 300 / 450 | 150 / 250 | 300 / 450 | 300 / 450 |
| Напряжение питания постоянного тока, В | 30 | 30 | 30 | 30 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа | от -40 до +65 от 40 до 80 от 86 до 106,7 | |||
| Степень защиты по ГОСТ 14254-2015 | IP 66 | |||
| Маркировка взрывозащиты | Ex II Gb c Tx; Ex III Db c Tx | |||
| Аналоговый токовый выход, мА | от 4 до 20 | |||
| Средняя наработка на отказ, ч | 60000 | |||
| Средний срок службы, лет, не менее | 10 | |||
наносится на табличку ротаметра методом наклейки и на титульный лист руководства по эксплуатации и паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ротаметр | серия и исполнение по заказу | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. |
осуществляется по документу МП 208-037-2019 «ГСИ. Ротаметры серии TM, TMS, TMO, TMG, TMN. Методика поверки», утвержденному ФГУП «ВНИИМС» 17.10.2019 г.
Основные средства поверки:
- Установка поверочная 3-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. №256, диапазон воспроизведения объемного расхода воды от 0,001 до 63,0 м3/ч, пределы допускаемой относительной погрешности измерений не более ±0,5 %.
- Установка поверочная 1-го разряда по ГОСТ Р 8.618-2014, диапазон воспроизведения объемного расхода воздуха от 0,01 до 1200,0 м3/ч, пределы допускаемой относительной погрешности измерений не более ±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация фирмы-изготовителя «Officine Orobiche S.r.l», Италия
