| Номер в госреестре | 78023-20 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-8 |
| Изготовитель | АО "Алексинский опытный механический завод", г.Алексин |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-8 предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 8 м3.
Резервуар представляет собой стальной сосуд цилиндрической формы с днищами. Расположение - подземное. Резервуар имеет замерный люк для эксплуатации и приемораздаточные патрубки для заполнения и опорожнения.
Резервуар РГС-8 с заводским номером 1 расположен по адресу: 440013, г. Пенза, ул. Нейтральная, д. 104Б, на территории АО «Пензанефтепродукт».

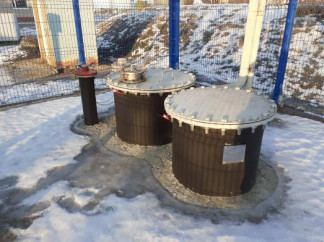

Общий вид места установки и эскиз резервуара стального горизонтального цилиндрического РГС-8 представлен на рисунках 1 и 2.
Рисунок 2 - Эскиз резервуара РГС-8 с заводским номером 1
Пломбирование резервуара стального горизонтального цилиндрического РГС-8 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РГС-8 |
| Номинальная вместимость, м3 | 8 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РГС-8 |
| Габаритные размеры, мм | |
| - внутренний диаметр | 2000 |
| Условия эксплуатации: | |
| о - температура окружающего воздуха, С | от -60 до +40 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-8 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Метод поверки - объемный.
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ», регистрационный номер 20570-03;
- рулетка измерительная металлическая 2-го класса точности РНГ, мод. Р10Н2Г, верхний предел измерений 10 м, регистрационный номер 43611-10;
- секундомер электронный Интеграл С-01, регистрационный номер 44154-10;
- термометр лабораторный электронный ЛТ-300, регистрационный номер 61806-15;
- анализатор-течеискатель АНТ-3М, регистрационный номер 39982-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде оттиска поверительного клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-8
Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
