| Номер в госреестре | 78024-20 |
| Наименование СИ | Толщиномеры ультразвуковые |
| Обозначение типа СИ | серии А1207 |
| Изготовитель | Общество с ограниченной ответственностью «Акустические Контрольные Системы» (ООО «АКС»), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 22.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры ультразвуковые серии A1207 (далее по тексту - толщиномеры) предназначены для измерений толщины изделий из различных материалов, включая металлы и их сплавы, стекло, керамику и пластики при одностороннем доступе к поверхности контроля.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода продольных ультразвуковых волн через объект контроля (ОК), пересчитываемое при известной скорости распространения продольных ультразвуковых волн в значение толщины ОК. Для излучения продольных ультразвуковых волн в ОК и приема их отражений используется встроенный сменный ультразвуковой пьезоэлектрический преобразователь, который устанавливается на поверхность ОК в месте измерения толщины. Если поверхность материала, противоположная поверхности ввода ультразвуковой волны, имеет впадины, то волна отражается от них и толщина определяется как кратчайшее расстояние от внешней поверхности до этих впадин. Перед началом измерений толщиномеры настраиваются по ультразвуковому калибровочному образцу, входящему в комплект поставки.
Конструктивно толщиномеры состоят из электронного блока и встроенного сменного преобразователя, образующих единый корпус. Управление толщиномерами производится с панели электронного блока. На дисплее электронного блока отображаются уровень заряда аккумулятора, текущие единицы измерений, цифровые результаты измерений толщины и другая служебная информация. Питание толщиномеров осуществляется от встроенного в электронный блок аккумулятора.
Толщиномеры выпускают в двух модификациях A1207 и A1207U, которые отличаются друг от друга типом используемых встроенных сменных преобразователей.

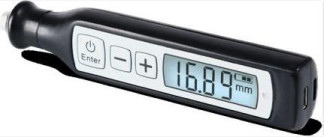

Внешний вид толщиномеров представлен на рисунке 1.
На рисунке 2 показаны места пломбировки толщиномеров для предотвращения несанкционированного доступа.
Рисунок 2 - Места пломбировки корпусов толщиномеров
Толщиномеры имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор и обработка данных контроля.
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти толщиномера и защищено кодом производителя. При работе с толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения толщиномеров соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО толщиномеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Модификация толщиномера | A1207 | A1207U |
| Идентификационное наименование ПО | A1207 | A1207U |
| Номер версии (идентификационный номер) ПО | 3.10 и выше | 3.44 и выше |
| Цифровой идентификатор ПО | отсутствует | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| A1207 | A1207U | |
| Диапазон измерений толщины по стали, мм: - с преобразователем S1573 5.0A0D8CL | от 0,8 до 150,0 | |
| - с преобразователем D1572 10.0A0D6CL | - | от 0,6 до 50,0 |
| Пределы допускаемой абсолютной погрешности измерений толщины по стали, мм - с преобразователем S1573 5.0A0D8CL | ±(0,005-d+0,1) | |
| - с преобразователем D1572 10.0A0D6CL | - | ±(0,01-d+0,1) |
| Примечание: d - измеренное значение толщины, мм | ||
| Наименование характеристики | Значение | |
| A1207 | A1207U | |
| Тип используемых преобразователей: - совмещенный S1573 5.0A0D8CL | + | + |
| - раздельно-совмещенный D1572 10.0A0D6CL | - | + |
| Диапазон устанавливаемых скоростей распространения продольных ультразвуковых волн, м/с | от 1 000 до 9 000 | |
| Дискретность индикации результатов измерений толщины в диапазонах, мм: от 0,00 до 9,99 мм включ. | 0,01 | |
| св. 9,9 до 150,0 мм | 0,1 | |
| Источник питания | встроенный литий-полимерный аккумулятор | |
| Номинальное напряжение питания, В | 3,7 | |
| Время непрерывной работы от полностью заряженного нового аккумулятора при нормальных климатических условиях, ч, не менее | 10 | |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 135 30 20 | |
| Масса, г, не более | 60 | |
| Условия эксплуатации: - температура окружающего воздуха, °С | от минус 30 до плюс 55 | |
наносится на шильдик на задней панели толщиномера в виде пленочного шильдика и титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Электронный блок толщиномера со встроенным сменным преобразователем | A1207 или A1207U | 1 шт. |
| Адаптер питания 230 В (220) В - USB | - | 1 шт. |
| Кабель USB A - Micro B | - | 1 шт. |
| Образец калибровочный ультразвуковой UCB 117 с сертификатом о калибровке | АПЯС.401745.068 | 1 шт. |
| Жесткий кейс | - | 1 шт. |
| Паспорт | АПЯС.412231.035 ПС | 1 экз. |
| Руководство по эксплуатации | АПЯС.412231.035 РЭ | 1 экз. |
| Методика поверки | МП 203-72-2019 | 1 экз. |
| Примечание: Допускается изменение комплекта поставки по требованию потребителя. | ||
осуществляется по документу МП 203-72-2019 «Толщиномеры ультразвуковые серии A1207. Методика поверки», утвержденному ФГУП «ВНИИМС» 11.12.2019 г.
Основные средства поверки:
- Комплект образцовых ультразвуковых мер КМТ 176М-1 (сталь 40Х13) (Рег. № 6578-78);
- Комплект мер эквивалентной ультразвуковой толщины МЭТ-300-40Х13 (Рег. № 51230-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
АПЯС.412231.035 ТУ. Толщиномеры ультразвуковые серии A1207. Технические условия
