| Номер в госреестре | 78030-20 |
| Наименование СИ | Стенды динамометрические с беговыми барабанами |
| Обозначение типа СИ | VULCAN II EMS-CD48L |
| Изготовитель | "Horiba Europe GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 22.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды динамометрические с беговыми барабанами VULCAN II EMS-CD48L, предназначены для измерений следующих параметров:
- тангенциальной составляющей силы, возникающей на поверхности беговых барабанов при взаимодействии барабанов с колесами автомобиля;
- скорости движения автомобиля.
Принцип действия заключается в задании стендом известной постоянной нагрузки двигателю испытываемого автомобиля с помощью электродинамических тормозов (ЭДТ) при заданной скорости вращения ведущих колес автомобиля. Сигналы с датчиков числа оборотов барабанов поступают в процессор электронной системы, где происходит вычисление линейной скорости движения автомобиля. Одновременно вращение барабанов передается на ротор ЭДТ, вращение которого наводит вихревые токи в обмотке статора, и соответствующие этим токам электромагнитные силы создают усилие на динамометре с тензорезисторным датчиком силы, упругий элемент которого связан со статором. Сила воздействия на динамометр служит для определения тягового усилия ведущих колес при заданной скорости движения.
Стенды динамометрические с беговыми барабанами VULCAN II EMS-CD48L выпускаются в следующих модификациях: VULCAN II EMS-CD48L 2WD, VULCAN II EMS-CD48L 2WD Cold, VULCAN II EMS-CD48L 2WD XtraCold, VULCAN II EMS-CD48L 2WD E, VULCAN II EMS-D48L 2WD E Cold, VULCAN II EMS-CD48L 2WD E XtraCold, VULCAN II EMS-CD48L 2WD M, VULCAN II EMS-CD48L 2WD M Cold, VULCAN II EMS-CD48L 2WD M XtraCold, VULCAN II EMS-CD48L 4WD, VULCAN II EMS-CD48L 4WD Cold, VULCAN II EMS-CD48L 4WD XtraCold, отличающихся конструкцией приводных валов.
Конструктивно стенды состоят из следующих основных функциональных блоков:
- несущей рамы со стальным основанием;
- одного приводного вала фиксированного положения (модификации VULCAN II EMS-CD48L 2WD, VULCAN II EMS-CD48L 2WD E);
- одного перемещаемого приводного вала (модификации VULCAN II EMS-CD48L 2WD M);
- двух приводных валов: один перемещаемый и один фиксированного положения (модификации VULCAN II EMS-CD48L 4WD);
- вспомогательных электромеханических устройств обеспечения курсовой и боковой устойчивости автомобиля;
- вспомогательных электромеханических устройств, обеспечивающих въезд-выезд автомобиля;
- устройств защиты;
- систем и устройств управления стендом.
Общий вид стендов динамометрических с беговыми барабанами VULCAN II EMS-CD48L представлен на рисунке 1.
Пломбирование стендов динамометрических с беговыми барабанами VULCAN II EMS-CD48L не предусмотрено.

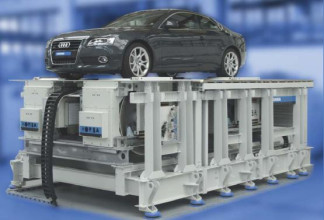

Рисунок 1 - Общий вид стендов динамометрических с беговыми барабанами
VULCAN II EMS-CD48L
Стенды динамометрические с беговыми барабанами VULCAN II EMS-CD48L имеют встроенное программное обеспечение, разработанное изготовителем специально для управления работой стенда, сбора, обработки, хранения, и передачи результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SPARC Vehicle |
| Номер версии (идентификационный номер) ПО | не ниже V1.21 |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики стендов динамометрических с беговыми барабанами VULCAN II EMS-CD48L приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений тангенциальной составляющей силы, прикладываемой к поверхности беговых барабанов, Н | от -5400 до +5400 |
| Пределы допускаемой приведенной к верхней границе диапазона погрешности измерений тангенциальной составляющей силы, % | ±0,1 |
| Диапазон измерений скорости движения автомобиля, км/ч | от 0 до 200 |
| Пределы допускаемой абсолютной погрешности измерений скорости движения автомобиля, км/ч | ±1 |
| Наименование характеристики | Значение |
| Средний диаметр беговых барабанов, мм | 1219,2±0,3 |
| Ширина барабана, мм, не более | 765 |
| Потребляемая мощность двигателя (на каждый вал), кВт, не более | 155 |
| Габаритные размеры, мм, не более | |
| - длина | 5800 |
| - ширина | 3550 |
| - высота | 1610 |
| Масса, кг, не более | |
| VULCAN II EMS-CD48L 2WD, | 11700 |
| VULCAN II EMS-CD48L 2WD Cold, | 11700 |
| VULCAN II EMS-CD48L 2WD XtraCold, | 11700 |
| VULCAN II EMS-CD48L 2WD E, | 11700 |
| VULCAN II EMS^D48L 2WD E Cold, | 11700 |
| VULCAN II EMS-CD48L 2WD E XtraCold, | 11700 |
| VULCAN II EMS-CD48L 2WD M, | 11700 |
| VULCAN II EMS-CD48L 2WD M Cold, | 11700 |
| VULCAN II EMS-CD48L 2WD M XtraCold, | 11700 |
| VULCAN II EMS-CD48L 4WD, | 18700 |
| VULCAN II EMS-CD48L 4WD Cold, | 18700 |
| VULCAN II EMS-CD48L 4WD XtraCold | 18700 |
| Параметры электрического питания | |
| - напряжение переменного тока, В | от 187 до 242 |
| - частота, Гц | 50±1 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С VULCAN II EMS-CD48L 2WD, | от +5 до +30 |
| VULCAN II EMS-CD48L 2WD E, | от +5 до +30 |
| VULCAN II EMS-CD48L 2WD M, | от +5 до +30 |
| VULCAN II EMS-CD48L 4WD | от +5 до +30 |
| VULCAN II EMS-CD48L 2WD Cold, | от -10 до +30 |
| VULCAN II EMS-CD48L 2WD XtraCold, | от -10 до +30 |
| VULCAN II EMS^D48L 2WD E Cold, | от -10 до +30 |
| VULCAN II EMS-CD48L 2WD E XtraCold, | от -10 до +30 |
| VULCAN II EMS-CD48L 2WD M Cold, | от -10 до +30 |
| VULCAN II EMS-CD48L 2WD M XtraCold, | от -10 до +30 |
| VULCAN II EMS-CD48L 4WD Cold, | от -10 до +30 |
| VULCAN II EMS-CD48L 4WD XtraCold | от -10 до +30 |
| - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от 5 до 85 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 8000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Стенд динамометрический с беговыми барабанами VULCAN II EMS-CD48L | 1 шт. |
| Набор для калибровки 1) | 1 шт. |
| Комплект принадлежностей и приспособлений 1) | 1 шт. |
| Комплект эксплуатационных документов | 1 шт. |
| Методика поверки МП-253-0748-2019 | 1 экз. |
| Примечание: 1) поставка согласовывается при заказе | |
осуществляется по документу МП-253-0748-2019 «ГСИ. Стенды динамометрические с беговыми барабанами VULCAN II EMS-CD48L. Методика поверки», утвержденному ФГУП «ВНИИМ им. Менделеева» 11 июля 2019 г.
Основные средства поверки:
- весы электронные настольные МК-32.2-А20, диапазон измерений от 0,1 до 32,2 кг, пределы допускаемой абсолютной погрешности ±15 г, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 55369-13;
- тахометр АТТ серии 6000 мод. АТТ-6002, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 27264-11, диапазон измерения частоты вращения от 10 до 105 об/мин, пределы допускаемой относительной погрешности ±(0,1 %+2 е. м. р.);
- рулетка измерительная металлическая с номинальной длиной шкалы 5 м, 3 класса точности, по ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых стендов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы HORIBA Europe GmbH, Германия
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
