| Номер в госреестре | 78035-20 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-42000 |
| Изготовитель | ООО "Научно Исследовательский Проектный Институт нефти и газа "Петон", г.Уфа |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-42000 предназначен для измерения объема, а также для приема, хранения и отпуска сжиженного природного газа (СИТ).
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 42000 м3.
Резервуар представляет собой конструкцию состоящую из внутреннего вертикального стального резервуара закрытого типа и наружного железобетонного резервуара.
Внутренний резервуар конструктивно состоит из цилиндрической стенки, подвесного перекрытия и днища. Цилиндрическая стенка собрана из десяти поясов полистовой сборки сваркой встык, изготовленных из хладостойкой стали с высоким содержанием никеля (X7Ni9).
Наружный резервуар конструктивно состоит из цилиндрической монолитной стенки, изготовленной из преднапряженного бетона, купольной кровли и фундамента.
Прием и отпуск продукта осуществляется через соответствующие приемные и раздаточные устройства.
Резервуар РВС-42000 с заводским номером 73D01 расположен по адресу: Ленинградская область, Выборгский район, п. Кондратьево, Комплекс по производству, хранению и отгрузке сжиженного природного газа в районе КС «Портовая».

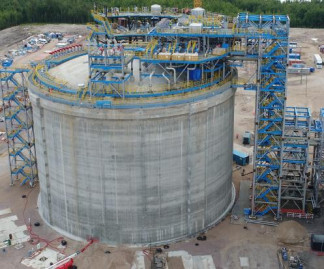

Общий вид резервуара стального вертикального цилиндрического РВС-42000 представлен на рисунке 1.
Пломбирование резервуара стального вертикального цилиндрического РВС-42000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 42000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,50 |
| Таблица 2 - Основные технические характер | истики |
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -39 до +35 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-42000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
| Методика поверки | МП 0996-7-2019 | 1 экз. |
осуществляется по документу МП 0996-7-2019 «Инструкция. ГСИ. Резервуар стальной вертикальный цилиндрический РВС-42000. Методика поверки», утвержденному ФГУП «ВНИИР» 31 июля 2019 г.
Основные средства поверки:
- сканер лазерный трехмерный SURPHASER 25HSX IR (регистрационный № 49151-12);
- термометр инфракрасный Testo 830-T2 (регистрационный № 48507-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-42000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
