Преобразователи термоэлектрические ТП-А, ТП-С (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры газообразных инертных и водородных сред, для измерений температуры окислительных сред, а также для кратковременного замера температуры расплавов металлов, стекла и солей.
Карточка СИ
Номер в госреестре 78042-20
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ ТП-А, ТП-С
Изготовитель ООО "Обнинская термоэлектрическая компания", г.Обнинск
Год регистрации 2020
Срок свидетельства 22.04.2025
МПИ (интервал между поверками) Первичная поверка до ввода в эксплуатацию
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические ТП-А, ТП-С (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры газообразных инертных и водородных сред, для измерений температуры окислительных сред, а также для кратковременного замера температуры расплавов металлов, стекла и солей.

Описание

Принцип действия термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи изготавливаются в следующих модификациях: 001, 001 Л, 001Hf, 001Hf.1, 004 (бескорпусные, с открытым рабочим спаем); 005, 005Л, 006, 007, 008, 008Л, 009 (бескорпусные, в защитной арматуре с открытым спаем); 002К, 002Л, 003Л (бескорпусные, в герметичных чехлах, заполненных инертным газом); 112, 112Л, 117, 119, 119Л, 121К (ТП в двойных защитных чехлах: металл/керамика); 113, 113Л, 114, 114Л, 115, 116, 118 (ТП в одинарных металлических чехлах); 221К, 221 Л, 231К, 241К, 241, 241Л (ТП в двойных чехлах керамика/керамика); 242, 242В, 243, 243.1, 261 (ТП в одинарных керамических чехлах); 251, 251 Л, 252, 252Л, 253, 253 Л, 254, 254Л, 255, 256, 257, 258, 258Л (ТП в чехлах из лейкосапфира); 212П, 214П (термозонды). Модификации различаются между собой по конструктивным признакам и в зависимости от типа и модификации изготавливаются бескорпусными или в защитных чехлах (металлических или керамических).

Бескорпусные ТП модификаций 001 изготавливаются в двухканальных трубках из корунда, лейкосапфира - модификация 001 Л, оксида гафния - модификация 001Hf, 001Hf.1. ТП этих модификаций используются в вакууме, инертной среде и в качестве чувствительных элементов для ТП в защитных чехлах заполненных инертным газом.

ТП модификаций 002К, 002Л изготавливаются в герметичных чехлах из кварцевого стекла (К) или лейкосапфира (Л) заполненных инертным газом.

ТП модификаций 003Л изготавливаются в герметичных чехлах из лейкосапфира заполненных инертным газом. В качестве изолятора используется двухканальная трубка из лейкосапфира.

ТП модификации 004 представляют собой бескорпусные ТП модификации 001 с закрепленной на корундовой двухканальной трубке клеммной головкой.

ТП модификаций 005, 005Л и 007 предназначены для кратковременного измерения температуры газовых потоков в пристеночном (пограничном) слое.

ТП модификации 006 представляют собой бескорпусные ТП модификации 001 различной длины, закрепленные внутри корундовой трубки частично армированной металлической трубой.

ТП модификации 008, 0,08Л представляют собой бескорпусные ТП модификации 001, помещенные внутрь защитной молибденовой трубки с клеммной головкой.

Бескорпусные ТП модификаций 009 представляют собой двухканальную трубку из корунда. Горячий спай закрыт жаростойким бетоном. На противоположном конце двухканальной трубки закреплена металлическая втулка.

ТП модификаций 112, 112Л, 117, 119, 119Л, 121К изготовлены в двойном защитном чехле: наружный чехол - металлический, внутренний - керамический из корунда -модификации 112, 117, 119, лейкосапфира - модификации 112Л, 119Л и кварца - модификация 121К. ТП имеют составные чехлы. Рабочая часть чехлов длиной до 600 мм и диаметрами от 6 до 16 мм выполнены из молибдена или ХН45Ю (модификация 121К), а остальная часть из жаростойкой стали диаметром 20 мм. Керамические чехлы с ТП и наружными молибденовыми чехлами заполнены инертным газом и загерметизированы.

ТП модификаций 113, 113Л, 114, 114Л 115, 116, 118 изготовлены в защитном металлическом чехле. Рабочая часть чехлов длиной до 1000 мм и диаметрами от 5,6 до 8,0 мм выполнены из молибдена цельными или составными. Монтажные части выполнены из стали диаметрами от 12 до 20 мм. Чехлы из молибдена вместе с ТП заполнены инертным газом и загерметизированы. ТП модификации 113Л, 114Л в качестве изолятора используется двухканальная трубка из лейкосапфира (Л).

ТП модификаций 221 К, 221 Л, 231 К, 231 Л, 241, 241К, 241Л - изготовлены в двойных защитных чехлах. Внутренний чехол - из кварцевого стекла (221К и 231К, 241К); из лейкосапфира (221 Л; 231Л и 241 Л); из корунда (241), наружный - из керамики.

ТП модификации 242, 242В, 243, 243.1 изготовлены в одинарном чехле из корунда и 261 из стабилизированного оксида циркония (ZrO2). Чехлы вместе с ТП заполнены инертным газом и загерметизированы. ТП 242В для применения в вакууме,

ТП модификаций 251; 251 Л; 252; 252Л; 253; 253Л, 256, 257, 258, 258Л изготовлены в герметичном чехле из лейкосапфира. Лейкосапфировый чехол частично армирован металлической трубкой (модификации 257 - керамической трубкой). В качестве изолятора используется двухканальная трубка из лейкосапфира (Л) или корунда. Чехлы вместе с ТП заполнены инертным газом и загерметизированы.

ТП модификации 254, 254Л, с дополнительным наружным чехлом, материал чехла определяется заказчиком.

ТП модификации 255 и 255Л и представляют собой несколько бескорпусных ТП 001 или 001 Л, которые частично армированы снаружи металлической трубкой и частично выходят из неё на разную длину от её торца для измерения температуры газового потока в различных точках по сечению воздуховода.

Термозонды 212П, 214П предназначены для кратковременного замера температуры в расплавах металлов, стекла и солей, укомплектованы сменными керамическими (из модифицированного оксида кремния) защитными чехлами и автономным цифровым измерительным прибором.

Структура условного обозначения и классификация типов термопреобразователей приведена на рисунках 1 и 2.

ТП -Х Х Х Х [ х] - d - L

Длина монтажной части

Наружный диаметр высокотемпературной части защитного чехла

Число рабочих спаев (2 - для двух рабочих спаев)

омер конструктивной модификации для данного материала чехла

Код материала чехла для данного типа защитной арматуры

ип защитной арматуры (0 -нет; 1 - металлическая; 2 - керамическая)

Тип НСХ термопары термопреобразователя (А1, А2, А3, С)

Термопреобразователь

777-Л ТП-С

<Г отрытым

ро5/№Н

cnc&i

8 жцитнзй щш&ре с шпкршшн спаг»

3 щшпцчн&х

ченш

звподнйнт/х

Б ШИны,f

чех/шя.

кетам/

8 аёиюрных

№m/}/HJ4ECX(JX

чрхлах

В ЗЗоОнах чёхгюх

KSQQWXGf

Шатка

- 001

-005

-002К

- 112

- 113

— 22Ж

-242

-001Л

-005Л

-002Л

- Ш

- 113Л

-221Л

-242В

-OOlHf

-006

LООЗЛ

- 117

-1%

-23Ж

-243

-Q9W1

-007

- 119

- тл

-24 Ж

-2431

L т

-008

- 119Л

- 115

-241

261

-008Л

L т

- 116

-009

L 118

Рисунок 2 - Класификация типов ТП

В МЕТАЛЛИЧЕСКИХ

В КЕРАМИЧЕСКИХ

БЕСКтЖШ

ЗАЩИТНЫХ ЧЕХЛАХ

ЗАЩИТНЫХ ЧЕХЛАХ

ы

2

5

Тщ.Twssm

1

Bfthmpmx кервтч£€ких^ чехдах

В чехлдх i(? пейквсзрфцрп

-251

- 251Л

-252

„ ?5}Д

--W

-256

- 257

-258

I- 253Л

— 212, ^214

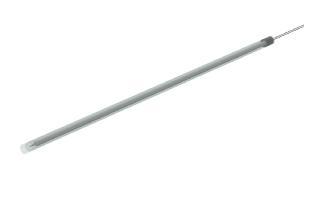

На рисунках 3-12 представлены фотографии общего вида термопреобразователей.

Рисунок 6 - Общий вид преобразователей термоэлектрических в металлических защитных чехлах из молибдена

Рисунок 5 - Общий вид преобразователей термоэлектрических для кратковременного измерения температуры газовых потоков

термоэлектрических в металлических защитных

преобразователей термоэлектрических

чехлах

Рисунок 9 - Общий вид преобразователей термоэлектрических в керамических защитных чехлах

Рисунок 11 - Общий вид преобразователей термоэлектрических в чехлах из лейкосапфира (ТП-А 253)

Рисунок 12 - Общий вид преобразователей термоэлектрических для измерения температуры расплавов (ТП-А 212П)

Пломбирование термопреобразователей не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики термопреобразователей

Наименование характеристики

Значение характеристики

Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ Р 8.585-2001 (ГОСТ 6616-94), по стандарту МЭК 60584-1:2013 (для типа

С)

А1

А2, А3

С

Диапазон измерений температуры, °С

от +600 до +1800

Класс допуска для ТП по ГОСТ Р 8.585-2001

2 или 3

Пределы допускаемого отклонения ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С):

- для ТП 2-го класса в диапазоне от +600 до +1000 °С включ.

±5,0

- для ТП 3-го класса в диапазоне от +600 до +1000 °С включ.

±7,0

±0,01t

-для ТП 2-го класса в диапазоне св. +1000 до +1800 °С

±0,005-1

-для ТП 3-го класса в диапазоне св. +1000 до +1800 °С

±0,007 t

±0,01t

Таблица 2 - Основные технические характеристики термопреобразователей

Наименование характеристики

Значение характеристики

Диапазон применения, °С

от +600 до +2200 (до +2500 (1))

от +600 до +1800

от +600 до +2315

Диаметр монтажной части, мм

от 2,4 до 28

Длина монтажной части, мм

от 250 до 2000

Масса, кг

от 0,016 до 4,3

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %, не более

от -60 до +80 98

Примечание:

При кратковременном применении.

Знак утверждения типа

на титульный лист эксплуатационной документации типографским способом, а также на шильдик, прикрепленный к ТП (если конструкция ТП позволяет это сделать), методом наклейки.

Комплектность

Таблица 3

Наименование

Обозначение

Количество

Термопреобразователь

ТП-А (С) ХХХМ-d-L

1 шт. (модель и исполнение в соответствии с заказом)

Паспорт, совмещенный с руководством по эксплуатации

ТКЖД.405224.ХХХ.ПС

1 экз.

Методика поверки

СТП 4211-002-14035255-19

1 экз. (по запросу)

Поверка

осуществляется по документу СТП 4211-002-14035255-19 «Преобразователи термоэлектрические ТП-А, ТП-С. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.12.2019г

Основные средства поверки:

Рабочие эталоны 1-го, 2-го, 3-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09);

Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - стандартные образцы свойств термоэлектродных материалов из сплавов ВР5 и ВР20 (СОТМ-1) или 3-го разряда (СОТМ-2);

Измеритель температуры двухканальный прецизионный МИТ 2 (Регистрационный № 46432-11);

Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ТУ 4211-004-14035255-19 (ТКЖД 405223.004 ТУ) Преобразователи термоэлектрические ТП-А, ТП-С. Технические условия
