| Номер в госреестре | 78044-20 |
| Наименование СИ | Станции контроля загрязнения атмосферного воздуха автоматические |
| Обозначение типа СИ | "Чистый воздух PRO" |
| Изготовитель | Общество с ограниченной ответственностью «Невалайн» (ООО «Невалайн»), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 22.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Станции контроля загрязнения атмосферного воздуха автоматические «Чистый воздух PRO» (далее - станции контроля), предназначены для выполнения непрерывных автоматических измерений массовой концентрации (объемной доли) загрязняющих веществ в атмосферном воздухе: окислов азота (NO/NO2/NOx), аммиака (МН3), оксида углерода (СО), диоксида серы (SO2), сероводорода (Н2Б), озона (О3), предельных, непредельных, ароматических углеводородов и других органических веществ в соответствии с комплектацией) при экологическом мониторинге, а также контроля метеорологических и других параметров.
Принципы действия станций контроля загрязнения атмосферного воздуха автоматических «Чистый воздух PRO» по каналам измерений массовой концентрации (объемной доли) газообразных примесей соответствует принципами действия газоанализаторов и хроматографов утвержденных типов, входящих в состав станций контроля и приведенных в таблице 1. Результаты измерений выводятся на управляющий компьютер в цифровом виде (RS-232, RS-485) и посредством модема (телефонного, радиоканала, сотовой связи и т.п.) передаются в пункт сбора данных (центр мониторинга).
Таблица 1 - Перечень и принцип действия СИ, входящих в состав станций контроля загрязнения атмосферного воздуха автоматических «Чистый воздух PRO», по каналам измерений содержания газообразных примесей в воздухе_
| Определяемый компонент | Наименование СИ1) | Принцип действия | Регистрационный номер |
| О3 | Газоанализатор 3.02П модификация 3.02ПА | Гетерогенная хемилюминесценция | 21781-07 |
| Газоанализатор АРХА-370 модификация АРОА-370 | Оптико-абсорбционный (в УФ области спектра) | 75185-19 | |
| Газоанализатор озона Ф-105 | Оптико-абсорбционный (в УФ области спектра) | 60568-15 | |
| CO | Газоанализатор К-100 | Электрохимический | 21075-11 |
| Газоанализатор АРХА-370 модификация АРМА-370 | Оптико-абсорбционный (в ИК области спектра) | 75185-19 |
| Определяемый компонент | Наименование СИ1 | Принцип действия | Регистрационный номер |
| SO2 | Газоанализатор 310А модификация С-310А | Хемилюминесцентный | 28587-09 |
| Газоанализатор С-105 модификации С-105А, С-105М | Флуоресцентный | 61885-15 | |
| SO2 | Газоанализатор АРХА-370 модификации APSA-370, APSA-370 SO2/H2S, APSA-370 SO2/TRS | Флуоресцентный | 75185-19 |
| Общая сера, TRS2) | Газоанализатор АРХА-370 модификации APSA-370 TRS, APSA-370 SO2/TRS | Флуоресцентный со встроенным конвертером | 75185-19 |
| SO2, H2S | Газоанализатор АРХА-370 модификация APSA-370 SO2/H2S | Флуоресцентный со встроенным конвертером | 75185-19 |
| Газоанализатор СВ-320 модификации СВ-320-А1- H2S, SO2, СВ-320-А2- H2S, SO2 | Гетерогенная хемилюминесценция | 20589-12 | |
| H2S | Газоанализатор АРХА-370 модификация APSA-370 H2S | Флуоресцентный со встроенным конвертером | 75185-19 |
| Газоанализатор С-105 модификация С-105 СВ | Флуоресцентный со встроенным конвертером | 61885-15 | |
| NO, NO2, NOx3) | Газоанализатор АРХА-370 модификация APNA-370 | Хемилюминесцентный | 75185-19 |
| Газоанализатор ЕТ -909 исполнение ЕТ-909 | Хемилюминесцентный | 18663-15 | |
| NO, NO2 | Газоанализатор 105 модификация Р-105 | Хемилюминесцентный | 66740-17 |
| NНз | Газоанализатор АРХА-370 модификация APNA-370 N^ | Хемилюминесцентный с конвертором | 75185-19 |
| Определяемый компонент | Наименование СИ1) | Принцип действия | Регистрационный номер |
| NO, NO2, | Газоанализатор ЕТ-909 исполнение ЕТ-909-11 | Хемилюминесцентный | 18663-15 |
| Газоанализатор Н-320 модификация Н-320А | Гетерогенная хемилюминесценция | 22830-08 | |
| Газоанализатор 105 модификация Н-105 | Хемилюминесцентный | 66740-17 | |
| ЕСН/ШСН/СН44) | Газоанализатор Гамма-ЕТ | Пламенно-ионизационный | 22331-07 |
| ЕСН/ШСН/СН44) | Газоанализатор АРХА-370 модификация APHA-370 | Пламенно-ионизационный | 75185-19 |
| Газоанализатор АРХА-370 модификация АРНА-370 | Пламенно-ионизационный | 75185-19 | |
| Ароматические углеводороды, предельные и непредельные углеводороды5) | Хроматограф газовый Syntech Spectras GC 955 модель. 300, 600 или 800 | Газо-адсорбционная (ГАХ) или газожидкостная (ГЖХ) хроматография с пламенноионизационным (ПИД) и/или фотоионизационным (ФИД) детектированием6) | 41012-09 |
| Хроматограф газовый портативный «Хроматэк - Газохром 2000» | Газо-адсорбционная (ГАХ) или газожидкостная (ГЖХ) хроматография с термокондуктометрическим (по теплопроводности) (ДТП), термохимичесим (ДТХ) пламенноионизационным (ПИД) и/или фотоионизационным (ФИД), детектированием6) | 40812-14 | |
| Ароматические углеводороды и 7) другие вещества | Анализатор хроматографический Baseline модификации 8900 GC, 9100 GC | Газо-адсорбционная (ГАХ) или газожидкостная (ГЖХ) хроматография с термокондуктометрическим (по теплопроводности) (ДТП), пламенноионизационным (ПИД), фотоионизационным (ФИД), детектированием и/или с помощью детектора импульсного разряда (ДИР)6) | 63106-16 |
Определяемый
компонент
1)
Наименование СИ
Принцип действия
1) Комплектуется газоанализаторами по выбору Заказчика.
2) В пересчете на SO2.
3) NOx определяется в пересчете на NO2 или NO.
4) ЕСН/ХКСН/СН4 - сумма углеводородов в пересчете на метан/сумма углеводородов за вычетом метана/метан.
5) Перечень определяемых компонентов - в соответствии с применяемой методикой измерений, аттестованной в соответствии с ГОСТ 8.563-2009.
6) Принцип измерений определяется типом применяемой хроматографической колонки (принцип разделения) и используемым типом детектора (принцип детектирования).
7) Перечень определяемых компонентов - в соответствии с комплектацией анализатора (полный перечень приведен в описании типа СИ)_
Регистрационный _номер_
Таблица 2 - Перечень дополнительных средств измерений (метеостанции, анализаторы пыли, средства измерений шума и вибрации)_
| Наименование | Регистрационный номер |
| Анализатор пыли TEOM серии 1405 | 54497-13 |
| Анализатор пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF или EDM 11-E | 72231-18 |
| Анализатор пыли ИКП-5 модификации ИКП-5 и ИКП-5РМ | 32943-06 |
| Анализатор пыли DUSTTRAK 8530, DUSTTRAK 8533 | 55060-13 |
| Станция автоматическая метеорологическая Vantage Pro2 | 40331-14 |
| Станция погодная автоматическая WS-UMB | 60696-15 |
| Станция метеорологическая М-49М | 68118-17 |
| Шумомер-виброметр, анализатор спектра Экофизика-110А | 48906-12 |
Станции контроля загрязнения атмосферного воздуха автоматические «Чистый воздух PRO» представляют собой измерительные газоаналитические комплексы, смонтированные в утепленном павильоне (стационарное исполнение) или фургоне автомобиля (мобильное исполнение) с автономной системой жизнеобеспечения (с обогревателем (обогревателями) и кондиционером для поддержания нормальных условий измерений внутри помещения станции), системой пробоотбора, метеокомплексом и системой сбора, обработки и вывода данных, источниками бесперебойного питания, а также рабочим местом оператора.
По заказу станции контроля могут комплектоваться дополнительными средствами измерений (станции автоматические метеорологические и/или другие средства измерений -анализаторы пыли, средства измерений шума и вибрации) утвержденных типов, приведенных в таблице 2. Описание, принцип действия и метрологические характеристики указанных СИ приведены в соответствующих описаниях типа (номер в Федеральном информационном фонде по обеспечению единства измерений приведены в графе «Регистрационный номер»).
На крыше павильона, в зависимости от комплектации, могут быть расположены: устройство воздухозаборное и метеомачта с закрепленными на ней выносными датчиками станций метеорологических (погодных), приведенных в таблице 2.
Газоаналитическое оборудование станции контроля, состоит из:
- устройства отбора и подготовки воздушной пробы (зонд пробоотборный, коллектор распределения проб и газовые магистрали);
- стойки приборной, включающей каркас со стационарными и выдвижными полками, газоанализаторы и хроматографы по выбору заказчика (Таблица 1)
Устройство отбора и подготовки воздушной пробы обеспечивает отбор, подготовку (подогрев) и распределение пробы атмосферного воздуха через коллектор и газовые магистрали на вход газоанализаторов и хроматографов, расположенных на стойке приборной.
Система сбора, обработки и вывода данных включает в себя:
- компьютер управляющий, содержащий промышленный системный блок, оснащенный платами расширения интерфейсов RS-232/485, имеющими независимые порты для связи с оборудованием поста, монитор, мышь и клавиатуру с установленной операционной системой;
- средства связи (передачи данных - результатов измерений) для коммуникации со средствами измерений и передачи данных по RS232, RS422, Ethernet, радио и/или GSM-модему, в зависимости от требований заказчика;
- специальное прикладное программное обеспечение (ПО) МИАС.
Электрическое питание станций контроля производится от сети переменного тока с напряжением 220 В. В состав комплекса входит также источник бесперебойного питания (ИБП) обеспечивающий аварийное питание модуля управления поста до 6 часов с автоматическим отключением измерительного комплекса (ИК) и передачей сигнала об отказе.
Система жизнеобеспечения (СЖО) обеспечивает и автоматически поддерживает температуру в павильоне от плюс 15 до плюс 25 °С.
Станции контроля загрязнения атмосферного воздуха автоматические «Чистый воздух PRO» выпускаются в стационарном и мобильном исполнении и могут использоваться как автономно, так и в составе системы экологического мониторинга окружающей среды, в том числе в составе автоматизированных станций (систем) контроля (мониторинга) загрязнений атмосферного воздуха.

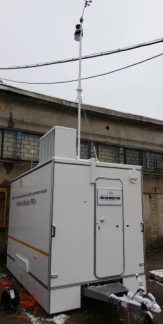

Общий вид станций контроля загрязнения атмосферного воздуха автоматических «Чистый воздух» представлен на рисунках 1 - 2, схема пломбирования - на рисунках 3 - 4.
Рисунок 3 - Схема пломбировки от несанкционированного доступа (системный блок
компьютера)
Станции контроля управляются с помощью специального ПО МИАС, установленного на компьютер.
ПО МИАС выполняет следующие основные функции:
- получение результатов измерений от СИ, входящих в состав станции;
- обработка полученной информации;
- формирование и заполнение файлов суточных данных, месячной базы данных играфической базы данных;
- передача результатов обработки с заданной периодичностью по запросу ЦСИ по различным линиям связи;
- ведение протокола работ и буферное накопление информации на жестком диске.
ПО МИАС не влияет на метрологические характеристики.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароли, авторизация пользователя).
Таблица 3 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | МИАС |
| Номер версии (идентификационный номер) ПО | не ниже 1.5 |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики станций контроля загрязнения атмосферного воздуха автоматических «Чистый воздух PRO» приведены в таблицах 4 - 13.
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор 3.02П модификация 3.02П-А | Диапазон показаний: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 0, 25 от 0 до 0,50 |
| Диапазон измерений: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 0, 25 от 0 до 0,50 | |
| Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,015 млн-1 (от 0 до 0,030 мг/м3) включ. - относительной в диапазоне св. 0,015 до 0,25 млн-1 (св. 0,030 до 0,50 мг/м3) включ. | ±20 ±20 | |
| Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Предел допускаемой дополнительной погрешности от суммарного влияния содержания неизмеряемых компонентов (мг/м3, не более: СО 50,0; H2S 0,1; SO2 0,5; NO 0,5; NO2 0,5; Cl2 1,0; атмосферная пыль 5) , в долях от пределов допускаемой основной погрешности | 0,3 | |
| Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Газоанализатор АРХА-370 модификация АРОА-370 | Диапазон показаний: - массовой концентрации мг/м3 - объемной доли, млн-1 | от 0 до 2,0 от 0 до 1,0 |
| Диапазон измерений: - массовой концентрации мг/м3 - объемной доли, млн-1 | от 0 до 2,0 от 0 до 1,0 | |
| Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,030 мг/м3 (от 0 до 0,015 млн-1) включ. - относительной в диапазоне св. 0,030 до 2,0 мг/м3 (св. 0,015 до 1,0 млн-1) включ. | ±15 ±15 |
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор АРХА-370 модификация АРОА-370 | Пределы допускаемой погрешности в условиях эксплуатации 1), %: - приведенной (для 1-го диапазона измерений) - относительной (для 2-го диапазона измерений) | ±25 ±25 |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,3 | |
| Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимальноразовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более | 0,8 | |
| Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,3 | |
| Газоанализатор озона Ф-105 | Диапазоны показаний массовой концентрации мг/м3 (объемной доли, млн-1) | от 0 до 1,0 (от 0 до 5,0) |
| Диапазоны измерений массовой концентрации мг/м3 (объемной доли, млн-1) | от 0 до 0,5 (от 0 до 0,25) включ. св. 0,5 до 10,0 (св. 0,25 до 5,0) включ. | |
| Диапазон измерений от 0 до 0,5 мг/м3 включ. (от 0 до 0,25 млн-1 включ.): Пределы допускаемой основной абсолютной 3 -1 погрешности, мг/м (млн ): - в поддиапазоне от 0 до 0,10 мг/м3 включ. (от 0 до 0,05 млн-1 включ.) - св. 0,10 до 0,5 мг/м3 включ. (св. 0,05 до 0,25 млн-1 включ.) | ±0,02 (±0,01) ±[0,014+0,06-Cx] (±[0,07+0,03-Cx])2) | |
| Диапазон измерений св. 0,5 до 10,0 мг/м3 включ. (св. 0,25 до 5,0 млн-1 включ.): Пределы допускаемой основной абсолютной 3 -1 погрешности, мг/м (млн ): - в поддиапазоне св. 0,5 до 1,0 мг/м включ. (св. 0,25 до 0,5 млн-1 включ.) Пределы допускаемой основной относительной погрешности в диапазоне св. 1,0 до 10,0 мг/м3 включ. (св. 0,5 до 5,0 млн-1 включ.), % | ±[0,014+0,06-Cx] (±[0,07+0,03-Cx])2) ±7 | |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Предел допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | 0,3 |
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор озона Ф-105 | Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 |
| 1) При контроле предельно-допустимой концентрации (ПДКмр), загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в таблице 4 ОТ на средство измерений, в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г. 2) Сх - измеренное значение массовой концентрации (объемной доли). | ||
Таблица 5 - Метрологические характеристики газоанализаторов по каналам измерений содержания оксида углерода (СО)_
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор К-100 | Диапазон показаний: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 43 от 0 до 50 |
| Диапазон измерений: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 43 от 0 до 50 | |
| Пределы допускаемой основной погрешности, %: - приведенной к верхнему пределу поддиапазона от 0 -1 3 до 2,6 млн (от 0 до 3,0 мг/м ) включ. - относительной в диапазоне св. 2,6 до 43 млн-1 (св. 3,0 до 50 мг/м ) включ. | ±20 ±20 | |
| Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемой дополнительной погрешности от суммарного влияния неизмеряемых компонентов (не более: SO2 1,5 мг/м3, NO 5 мг/м3, O3 1,0 мг/м3, Н2 1,0 мг/м3, СН4 100 мг/м3, Cl2 0,5 мг/м3, NO2 0,5 мг/м3, Н^ 0,5 мг/м ), в долях от пределов допускаемой основной погрешности | 1,0 | |
| Пределы допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Газоанализатор АРХА-370 модификация АРМА-370 | Диапазон показаний: - массовой концентрации, мг/м3 - объемной доли, млн-1 | от 0 до 125 от 0 до 100 |
| Диапазон измерений: - массовой концентрации, мг/м3 - объемной доли, млн-1 | от 0 до 125 от 0 до 100 | |
| Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 3,0 мг/м3 (от 0 до 2,6 млн-1) включ. - относительной в диапазоне св. 3,0 до 125 мг/м3 (св. 2,6 до 100 млн-1) включ. | ±15 ±15 |
| Наименование СИ | Наименование характеристики | Значение |
| Пределы допускаемой погрешности в условиях эксплуатации 1), %: - приведенной (для 1-го диапазона измерений) - относительной (для 2-го диапазона измерений) | ±25 ±25 | |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,3 | |
| Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимальноразовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более | 0,8 | |
| Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,3 | |
| 1) При контроле предельно-допустимой концентрации (ПДКмр), загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в таблице 4 ОТ на средство измерений, в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г. | ||
Таблица 6 - Метрологические характеристики газоанализаторов по каналам измерений содержания диоксида серы (SP2)_
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор С-310А модификация С-310А | Диапазон показаний: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 0,75 от 0 до 2,0 |
| Диапазон измерений: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 0,75 от 0 до 2,0 | |
| Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,05 мг/м3) включ. - относительной в диапазоне св. 0,020 до 0,75 млн-1 (св. 0,05 до 2,0 мг/м3) включ. | ±25 ±25 | |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов, в долях от пределов допускаемой основной погрешности | 1,0 | |
| Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 |
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор С-105 модификации С-105 А, С-105М | Диапазон показаний: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 1,9 от 0 до 5,0 |
| Диапазон измерений: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 1,9 от 0 до 5,0 | |
| Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,015 млн-1 (от 0 до 0,040 мг/м3) включ. - относительной в диапазоне св. 0,015 до 1,9 млн-1 (св. 0,040 до 5,0 мг/м3) включ. | ±20 ±20 | |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов (в соответствии с ИРМБ.413312.034.РЭ), в долях от пределов допускаемой основной погрешности | 1,0 | |
| Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Газоанализатор АРХА-370 модификации APSA-370, APSA-370 SO2/H2S | Диапазон показаний: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 2,0 от 0 до 6,0 |
| Диапазон измерений: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 2,0 от 0 до 6,0 | |
| Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,06 мг/м ) включ. - относительной в диапазоне св. 0,020 до 2,0 млн-1 (св. 0,06 до 6 мг/м ) включ. | ±15 ±15 | |
| Пределы допускаемой погрешности в условиях эксплуатации 1), %: - приведенной (для 1-го диапазона измерений) - относительной (для 2-го диапазона измерений) | ±25 ±25 | |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,3 | |
| Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимальноразовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более | 0,8 |
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор АРХА-370 модификации APSA-370, APSA-370 SO2/H2S | Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,3 |
| Газоанализатор СВ-320 модификации | Диапазон показаний: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 0,70 от 0 до 2,0 |
| СВ-320-А1-^, SO2, СВ-320-А2-H2S, SO2 | Диапазон измерений: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 7,0 от 0 до 2,0 |
| Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,05 мг/м ) включ. - относительной в диапазоне св. 0,020 до 0,70 млн-1 (св. 0,05 до 2,0 мг/м ) включ. | ±25 ±25 | |
| Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: NO 0,5 мг/м , NO2 0,5 мг/м3, NK3 1 мг/м3, Cl2 0,1 мг/м3, СО 20 мг/м3, 3 3 Оз 0,2 мг/м , сероорганические соединения 0,05 мг/м , Н^ 0,2 мг/м3, атмосферная пыль 0,15 мг/м3, в долях от пределов допускаемой основной погрешности, не более | 1,0 | |
| Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| 1) При контроле предельно-допустимой концентрации (ПДКмр), загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в таблице 4 ОТ на средство измерений, в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г. | ||
Таблица 7 - Метрологические характеристики газоанализаторов по каналам измерений содержания сероводорода (Н^)_
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор АРХА-370 модификации APSA-370 H2S, APSA-370 SO2/H2S | Диапазон показаний: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 1,0 от 0 до 1,5 |
| Диапазон измерений: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 1,0 от 0 до 1,5 |
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор АРХА-370 модификации APSA-370 H2S, APSA-370 | Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,005 млн-1 (от 0 до 0,008 мг/м3) включ. - относительной в диапазоне св. 0,005 до 1,0 млн-1 (св. 0,008 до 1,5 мг/м ) включ. | ±20 ±20 |
| SO2/H2S | Пределы допускаемой погрешности в условиях эксплуатации 1), %: - приведенной (для 1-го диапазона измерений) - относительной (для 2-го диапазона измерений) | ±25 ±25 |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,3 | |
| Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимальноразовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более | 0,5 | |
| Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,3 | |
| Газоанализатор СВ-320 | Диапазон показаний: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 0,15 от 0 до 0,20 |
| Диапазон измерений: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 0,15 от 0 до 0,20 | |
| Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,005 млн-1 (от 0 до 0,008 мг/м3) включ. - относительной в диапазоне св. 0,005 до 0,15 млн-1 (св. 0,008 до 0,2 мг/м3) включ. | ±25 ±25 | |
| Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: NO 0,5 мг/м , NO2 0,5 мг/м3, КН3 1 мг/м3, Cl2 0,1 мг/м3, СО 20 мг/м3, 3 3 O3 0,2 мг/м , сероорганические соединения 0,05 мг/м , Н^ 0,2 мг/м3, атмосферная пыль 0,15 мг/м3, в долях от пределов допускаемой основной погрешности, не более | 1,0 | |
| Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 |
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор С-105 модификация С-105СВ | Диапазон показаний: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 0,7 от 0 до 1,0 |
| Диапазоны измерений: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 0,7 от 0 до 1,0 | |
| Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,005 млн-1 (от 0 до 0,008 мг/м3) включ. - относительной в диапазоне св. 0,005 до 0,15 млн-1 (св. 0,008 до 0,20 мг/м3) включ. - относительной в диапазоне св. 0,15 до 0,70 млн-1 (св. 0,20 до 1,0 мг/м3) включ. | ±25 ±25 ±20 | |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов (в соответствии с ИРМБ.413312.034.РЭ), в долях от пределов допускаемой основной погрешности | 1,0 | |
| Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| 1) При контроле предельно-допустимой концентрации (ПДКмр), загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в таблице 4 ОТ на средство измерений, в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г. | ||
Таблица 8 - Метрологические характеристики газоанализаторов по каналам измерений содержания общей серы (TRS) в пересчете на SO2_
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор АРХА-370 модификации APSA-370 TRS, APSA-370 SO2/TRS | Диапазон показаний: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 2,0 от 0 до 6,0 |
| Диапазон измерений: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 2,0 от 0 до 6,0 | |
| Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,06 мг/м3) включ. - относительной в диапазоне св. 0,020 до 2,0 млн-1 (св. 0,06 до 6 мг/м3) включ. | ±20 ±20 |
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор АРХА-370 модификации APSA-370 TRS, APSA-370 SO2/TRS | Пределы допускаемой погрешности в условиях эксплуатации 1), %: - приведенной (для 1-го диапазона измерений) - относительной (для 2-го диапазона измерений) | ±25 ±25 |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,3 | |
| Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимальноразовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более | 0,5 | |
| Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,3 | |
| 1) При контроле предельно-допустимой концентрации (ПДКмр), загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в таблице 4 ОТ на средство измерений, в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г. | ||
Таблица 9 - Метрологические характеристики газоанализаторов по каналам измерений содержания окислов азота (NO, NO2, NOx)_
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор АРХА-370 модификация APNA-370 | Диапазон показаний: - объемной доли NO, млн-1 - массовой концентрации NO, мг/м - объемной доли NO2 (суммы NOx в пересчете на NO2), млн-1 - массовой концентрации NO2 (суммы NOx в пересчете на NO2), мг/м3 | от 0 до 3,0 от 0 до 4,0 от 0 до 3,0 от 0 до 6,0 |
| Диапазон измерений: - объемной доли NO. млн-1 - массовой концентрации, мг/м3 - объемной доли NO2 (суммы NOx в пересчете на NO2), млн-1 - массовой концентрации NO2 (суммы NOx в пересчете на NO2), мг/м3 | от 0 до 3,0 от 0 до 4,0 от 0 до 3,0 от 0 до 6,0 |
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор АРХА-370 модификация APNA-370 | Пределы допускаемой основной погрешности измерений содержания NO, %: - приведенной к диапазону от 0 до 0,05 млн-1 (от 0 до 0,07 мг/м3) включ. - относительной в диапазоне св. 0,05 до 3,0 млн-1 (св. 0,07 до 4,0 мг/м3) включ. Пределы допускаемой основной погрешности измерений содержания NO2 (суммы NOx в пересчете на NO2), %: -1 - приведенной к диапазону от 0 до 0,05 млн-1 (от 0 до 0,10 мг/м ) включ. - относительной в диапазоне св. 0,05 до 3,0 млн-1 (св. 0,10 до 6,0 мг/м3) включ. | ±15 ±15 ±15 ±20 |
| Пределы допускаемой погрешности в условиях эксплуатации 1), %: - приведенной (для 1-го диапазона измерений) - относительной (для 2-го диапазона измерений) | ±25 ±25 | |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,3 | |
| Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимальноразовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более | 0,8 | |
| Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,3 | |
| Газоанализатор ЕТ-909 исполнения ЕТ-909, ЕТ-909-01, ЕТ-909-11 | Диапазон показаний массовой концентрации NO, NO2 (суммы NOx в пересчете на NO2 - ЕТ-909, ЕТ-909-01)), мг/м3 | от 0 до 10 |
| Диапазон измерений массовой концентрации NO, NO2 (суммы NOx в пересчете на NO2 - ЕТ-909, ЕТ-090-01), мг/м3 | от 0 до 10 | |
| Пределы допускаемой погрешности измерений: - абсолютной, в диапазоне от 0 до 0,08 мг/м включ., мг/м3 - относительной, в диапазоне св. 0,08 до 10 мг/м включ., % | ±0,016 ±20 |
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор 105 модификации Н-105, Р-105 | Диапазон показаний: - объемной доли NO, млн-1 - массовой концентрации NO, мг/м - объемной доли NO2, млн-1 - массовой концентрации NO2, мг/м | от 0 до 3,2 от 0 до 4,0 от 0 до 2,1 от 0 до 4,0 |
| Диапазон измерений: - объемной доли NO, млн-1 - массовой концентрации NO, мг/м - объемной доли NO2, млн-1 - массовой концентрации NO2, мг/м | от 0 до 3,2 от 0 до 4,0 от 0 до 2,1 от 0 до 4,0 | |
| Пределы допускаемой основной погрешности измерений содержания NO, %: - приведенной к диапазону от 0 до 0,032 млн-1 (от 0 до 0,040 мг/м ) включ. - относительной в диапазоне св. 0,032 до 3,2 млн-1 (св. 0,040 до 4,0 мг/м ) включ. Пределы допускаемой основной погрешности измерений содержания NO2, %: - приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,040 мг/м ) включ. | ±20 ±20 ±20 | |
| - относительной в диапазоне св. 0,020 до 2,1 млн-1 (св. 0,040 до 4,0 мг/м ) включ. | ±20 | |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов (не более: СО 3000 мг/м3, СО2 50 мг/м3, ароматические 3 3 3 углеводороды 1,0 мг/м , Оз 0,5 мг/м , SО2 5,0 мг/м , Н^ 0,5 мг/м , атмосферная пыль 0,15 мг/м ), в долях от предела допускаемой основной погрешности | ±0,5 | |
| Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Газоанализатор Н-320 модификация Н-320А | Диапазон показаний: - объемной доли NO, млн-1 - массовой концентрации NO, мг/м - объемной доли NO2, млн-1 - массовой концентрации NO2, мг/м | от 0 до 0,8 от 0 до 1,0 от 0 до 0,5 от 0 до 1,0 |
| Диапазон измерений: - объемной доли NO, млн-1 - массовой концентрации NO, мг/м - объемной доли NO2, млн-1 - массовой концентрации NO2, мг/м | от 0 до 0,8 от 0 до 1,0 от 0 до 0,5 от 0 до 1,0 |
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор Н-320 модификация Н-320А | Пределы допускаемой основной погрешности измерений содержания NO, %: - приведенной к диапазону от 0 до 0,06 млн-1 (от 0 до 0,08 мг/м3) включ. - относительной в диапазоне св. 0,06 до 0,8 млн-1 (св. 0,08 до 1,0 мг/м3) включ. Пределы допускаемой основной погрешности измерений содержания NO2,%: - приведенной к диапазону от 0 до 0,04 млн-1 (от 0 до 0,08 мг/м3) включ. - относительной в диапазоне св. 0,04 до 0,5 млн-1 (св. 0,08 до 1,0 мг/м3) включ. | ±25 ±25 ±25 ±25 |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Предел допускаемой суммарной дополнительной погрешности от влияния неизмеряемых компонентов, перечень и концентрация которых приведены в ИРМБ.413312.003РЭ, в долях от основной погрешности | 0,3 | |
| 1) При контроле предельно-допустимой концентрации (ПДКмр), загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в таблице 4 ОТ на средство измерений, в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г. | ||
Таблица 10 - Метрологические характеристики газоанализаторов по каналам измерений содержания аммиака (NK3)_
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор АРХА-370 модификация APNA-370 NH3 | Диапазон показаний: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 4,0 от 0 до 25 |
| Диапазон измерений: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 4,0 от 0 до 25 | |
| Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,05 млн-1 (от 0 до 0,04 мг/м3) включ. - относительной в диапазоне св. 0,05 до 4,0 млн-1 (св. 0,04 до 2,5 мг/м3) включ. | ±20 ±20 | |
| - относительной в диапазоне св. 0,05 до 3,0 млн-1 (св. 0,10 до 6,0 мг/м3) включ. | ±20 | |
| Пределы допускаемой погрешности в условиях эксплуатации 1), %: - приведенной (для 1-го диапазона измерений) - относительной (для 2-го диапазона измерений) | ±25 ±25 | |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,3 |
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор АРХА-370 модификация APNA-370 NH3 | Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимальноразовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более | 0,8 |
| Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,3 | |
| Газоанализатор ЕТ-909 исполнение ЕТ-909-11 | Диапазон показаний массовой концентрации, мг/м3 | от 0 до 10 |
| Диапазон измерений массовой концентрации, мг/м3 | от 0 до 10 | |
| Пределы допускаемой погрешности измерений: - абсолютной, в диапазоне от 0 до 0,20 мг/м3 включ., мг/м3 - относительной, в диапазоне св. 0,20 до 10 мг/м включ., % | ±0,04 ±20 | |
| Газоанализатор Н-320 модификации Н-320, Н-320А | Диапазон показаний: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 1,4 от 0 до 1,0 |
| Диапазон измерений: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 1,4 от 0 до 1,0 | |
| Пределы допускаемой основной погрешности измерений, %: - приведенной к диапазону от 0 до 0,30 млн-1 (от 0 до 0,20 мг/м3) включ. - относительной в диапазоне св. 0,30 до 1,4 млн-1 (св. 0,20 до 1,0 мг/м3) включ. | ±25 ±25 | |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Предел допускаемой суммарной дополнительной погрешности от влияния неизмеряемых компонентов, перечень и концентрация которых приведены вс ИРМБ.413312.003РЭ, в долях от основной погрешности | 0,3 | |
| Пределы допускаемой дополнительной погрешности от изменения влажности, атмосферного давления, напряжения и частоты питания переменного тока, наличия вибрации, внешних магнитных и электрических полей, изменения пространственного положения, смены хемилюминесцентного датчика в условиях эксплуатации, в долях от основной погрешности | 0,2 | |
| Допускаемое изменение выходного сигнала за 7 суток непрерывной работы, не более, в долях от пределов допускаемой основной погрешности | 0,5 |
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор 105 модификация Н-105 | Диапазон показаний: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 2,8 от 0 до 2,0 |
| Диапазон измерений: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 2,8 от 0 до 2,0 | |
| Пределы допускаемой основной погрешности измерений, %: - приведенной к диапазону от 0 до 0,057 млн-1 (от 0 до 0,040 мг/м ) включ. - относительной в диапазоне св. 0,057 до 2,8 млн-1 (св. 0,040 до 2,0 мг/м3) включ. | ±20 ±20 | |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов (не более: СО 3000 мг/м3, СО2 50 мг/м3, ароматические 3 3 3 углеводо3роды 1,0 мг/м , О3 0,5 мг/м , SО2 5,0 мг/м , Н^ 0,5 мг/м , атмосферная пыль 0,15 мг/м ), в долях от предела допускаемой основной погрешности | ±0,5 | |
| Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| 1) При контроле предельно-допустимой концентрации (ПДКмр), загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в таблице 4 ОТ на средство измерений, в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г. | ||
Таблица 11 - Метрологические характеристики газоанализаторов по каналам измерений содержания углеводородов_
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор Гамма-ЕТ | Диапазон показаний массовой концентрации суммы углеводородов (СН) в пересчете на метан, метана (СН4) и суммы углеводородов за вычетом метана (НСН) мг/м | от 0 до 100 |
| Диапазон измерений, мг/м3 | от 0 до 100 | |
| Пределы допускаемой основной погрешности измерений: - абсолютной, в диапазоне от 0 до 5,0 мг/м ) включ., мг/м3 - относительной, в диапазоне св. 5,0 до 100 мг/м включ., % | ±1 ±20 | |
| Предел допускаемого среднеквадратического отклонения случайной составляющей погрешности Sc, | 0,1 А (5) |
| Наименование СИ | Наименование характеристики | Значение |
| Газоанализатор АРХА-370 модификация АРНА-370 | Диапазон показаний содержания суммы углеводородов в пересчете на метан (ЕСН), метана (СН4) и суммы углеводородов за вычетом метана (ENCH): - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 100 от 0 до 70 |
| Диапазон измерений: - объемной доли, млн-1 - массовой концентрации, мг/м3 | от 0 до 100 от 0 до 70 | |
| Пределы допускаемой основной погрешности измерений, %: -1 - приведенной к диапазону от 0 до 5 млн-1 (от 0 до 3,6 мг/м3) включ. - относительной, в диапазоне св. 5 до 100 млн-1 (св. 3,6 до 70 мг/м ) включ. | ±15 ±15 | |
| Пределы допускаемой погрешности в условиях эксплуатации 1), %: - приведенной (для 1-го диапазона измерений) - относительной (для 2-го диапазона измерений) | ±25 ±25 | |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,3 | |
| Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимальноразовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более | 0,8 | |
| Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,3 | |
| 1) При контроле предельно-допустимой концентрации (ПДКмр), загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в таблице 4 ОТ на средство измерений, в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г. | ||
Таблица 12 - Метрологические характеристики хроматографов (анализаторов хроматографических) по каналам измерений содержания углеводородов_
| Наименование СИ | Наименование характеристики | Значение |
| Хроматограф газовый Syntech Spectras GC 955 модель. 300, 600 или 800 | Уровень флуктуационных шумов нулевого сигнала, УЕ: с детектором ПИД с детектором ФИД | 400 200 |
| Предел детектирования, г/с, не менее: с детектором ПИД (по пропану) с детектором ФИД (модели 300 и 800 - по этилену, модель 600 - по бензолу) | 3-10-12 1-10-11 |
| Наименование СИ | Наименование характеристики | Значение |
| Хроматограф газовый Syntech Spectras GC 955 модель. 300, 600 или 800 | Относительное среднее квадратическое отклонение выходного сигнала (площади и времени удерживания пиков), %, не более | 3 |
| Относительное изменение выходного сигнала (площади и времени удерживания пиков) за 8 часов непрерывной работы, %, не более | 6 | |
| Хроматограф газовый портативный «Хроматэк -Газохром 2000» | Уровни флуктуационных шумов нулевого сигнала, не более: с детектором ДТП, В с детектором ДТХ, В с детектором ПИД, А с детектором ФИД, А | 2-10-7 6-10-6 3-10-14 2-10-13 |
| Пределы детектирования, более: с детектором ДТП, г/см3 (по гептану или пропану) с детектором ДТХ, г/см (водороду) с детектором ПИД, г/см (по гептану или пропану) с детектором ФИД, г/см (по бензолу или ацетилену) | 3-1 0-9 5-10-10 3-10-12 1-10-12 | |
| Пределы допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала (высота или площадь пика и времени удерживания), % с детектором ДТП с детектором ДТХ | 2 2 | |
| с детектором ПИД с детектором ФИД | 2 5 | |
| Пределы допускаемого значения изменения выходного сигнала (высота или площадь пика и время удерживания) за цикл измерений 48 часов, % с детектором ДТП с детектором ДТХ с детектором ПИД с детектором ФИД | ±5 ±10 ±5 ±10 | |
| Анализатор хроматографически й Baseline модификации 8900 GC, 9100 GC1) | Бензол (С6Н6): | |
| Диапазон показаний объемной доли, млрд-1 | от 0 до 2000 | |
| Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 200 млрд-1 (от 0 до 0,7 мг/м3) включ. - относительной, в диапазоне св. 200 до 2000 млрд-1 (св. 0,7 до 7,0 мг/м3) включ. | ±15 ±15 | |
| Диапазон показаний объемной доли, млрд-1 | от 0 до 8000 | |
| Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 200 млрд-1 (от 0 до 0,7 мг/м3)2) включ. - относительной, в диапазоне св. 200 до 8000 млрд-1 (св. 0,7 до 28,0 мг/м3) включ. | ±15 ±15 | |
| Диапазон показаний объемной доли, млрд-1 | от 0 до 30000 |
| Наименование СИ | Наименование характеристики | Значение |
| Анализатор хроматографически й Baseline модификации 8900 GC, 9100 GC1) | Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 30 млрд-1 (от 0 до 0,11 мг/м3)2) включ. - относительной, в диапазоне св. 30 до 3000 млрд-1 (св. 0,11 до 11 мг/м3) включ. | ±15 ±15 |
| Толуол (С6Н5СН3): | ||
| Диапазон показаний объемной доли, млрд-1 | от 0 до 5000 | |
| Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 500 млрд-1 (от 0 до 2,1 мг/м3)2) включ. - относительной, в диапазоне св. 500 до 5000 млрд-1 (св. 2,1 до 21 мг/м3) включ. | ±15 ±15 | |
| Диапазон показаний объемной доли, млрд-1 | от 0 до 30000 | |
| Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 150 млрд-1 (от 0 до 0,7 мг/м3)2) включ. - относительной, в диапазоне св. 150 до 2000 млрд-1 (св. 0,7 до 8,3 мг/м3) включ. | ±15 ±15 | |
| Диапазон показаний объемной доли, млрд-1 | от 0 до 75000 | |
| Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 500 млрд-1 (от 0 до 2,1 мг/м3)2) включ. - относительной, в диапазоне св. 500 до 75000 млрд-1 (св. 2,1 до 315 мг/м3) включ. | ±15 ±15 | |
| Этилбензол (С6Н5С2Н5): | ||
| Диапазон показаний объемной доли, млрд-1 | от 1 до 5000 | |
| Пределы допускаемой относительной погрешности измерений, %: | ±15 | |
| о-м-п-Ксилол С6Н4(СН3)2 | ||
| Диапазон показаний объемной доли, млрд-1 | от 0 до 5000 | |
| Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 500 млрд-1 (от 0 до 2,4 мг/м3)2) включ. - относительной, в диапазоне св. 500 до 5000 млрд-1 (св. 2,4 до 24 мг/м3) включ. | ±15 ±15 | |
| Диапазон показаний объемной доли, млрд-1 | от 0 до 30000 | |
| Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 40 млрд-1 (от 0 до 0,19 мг/м3)2) включ. - относительной, в диапазоне св. 40 до 1000 млрд-1 (св. 0,19 до 4,8 мг/м ) включ. | ±15 ±15 | |
| Диапазон показаний объемной доли, млрд-1 | от 0 до 30000 | |
| Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 500 млрд-1 (от 0 до 2,4 мг/м3)2) включ. - относительной, в диапазоне св. 500 до 30000 млрд-1 (св. 2,4 до 144 мг/м ) включ. | ±15 ±15 |
| Наименование СИ | Наименование характеристики | Значение |
| Анализатор хроматографически й Baseline модификации 8900 GC, 9100 GC1) | Пределы допускаемой вариации показаний, в долях от пределов допускаемой погрешности | 0,5 |
| Пределы допускаемого изменения показаний за 8 ч непрерывной работы, в долях от пределов допускаемой погрешности | 0,5 | |
| 1) Перечень и диапазоны измерений объемной доли (массовой концентрации) определяемых компонентов зависят от комплектации и настроек анализатора (по заказу), приведены в паспорте анализатора, входящего в состав станции. Анализатор может быть предназначен для измерений содержания других компонентов. Полный перечень и метрологические характеристики приведены в описании типа СИ | ||
Примечание - В таблицах 4 - 12 диапазоны массовой концентрации приведены для условий 0 оС и 101,3 кПа (газоанализаторы С-105, СВ-320, APXA и анализатор Baseline) - в соответствии с РД 52.04.186-89 п. 5.1.16 и для условий плюс 20 оС и 101,3 кПа (остальные СИ)
| - в соответствии с ГОСТ 12.1.005-88 п. 5.5. Метрологические и технические характеристики дополнительных приведены в их описаниях типа (таблица 2). Таблица 13 - Основные технические характеристики | средств измерений |
| Наименование характеристики | Значение |
| Время прогрева, ч, не более | 3 |
| Напряжение питания (мобильное исполнение): - от сети переменного тока, при частоте от 49 до 51 Гц, В; | от 207 до 253 |
| - от комплекта гелиевых или свинцово-кислотных аккумуляторных батарей (12 В, 8 шт.), В | 96 |
| - от бензогенератора инверторного при частоте от 49 до 51 Гц, В | 220 |
| Напряжение питания (стационарное исполнение): - от сети переменного тока, при частоте от 49 до 51 Гц, В | от 207 до 253 |
| Потребляемая мощность, Вт, не более | 5000 |
| Габаритные размеры (мобильное исполнение), мм, не более (без учёта кабины водителя): - длина | 5000 |
| - ширина | 2300 |
| - высота | 2200 |
| Габаритные размеры (стационарное исполнение), мм, не более: - длина | 5000 |
| - ширина | 2500 |
| - высота | 2600 |
| Масса, кг, не более | 3800 |
| Рабочие условия эксплуатации: - температура окружающего воздуха1), °С | от -40 до +40 |
| - относительная влажность воздуха при температуре +25 °С, % | от 30 до 100 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Наименование характеристики | Значение |
| Условия эксплу атации внутри станции: - температура ), °С - относительная влажность воздуха (без конденсации влаги), не более, % - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
| 1) При эксплуатации станции без отключения питания. При включении оборудования температура внутри станции должна быть от +5 и до +40 °С. 2) Температура внутри помещения во время работы контролируется и поддерживается оператором с помощью кондиционера и обогревателей. Температура внутри помещения при хранении от -15 до +5 °С | |
наносится на табличку, установленную внутри помещения станции методом наклейки (рядом с входной дверью), и на титульный лист руководства по эксплуатации типографским способом.
Комплектность СИ приведена в таблице 14.
Таблица 14 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1. Средства измерений | - | |
| Газоанализатор 3.02П модификация 3.02П-А | - | по заказу |
| Газоанализатор АРХА-370 модификация АРОА-370 | - | по заказу |
| Газоанализатор АРХА-370 модификация АРМА-370 | - | по заказу |
| Газоанализатор АРХА-370 модификация APSA-370 | - | по заказу |
| Газоанализатор АРХА-370 модификация APSA-370 SO2/H2S | - | по заказу |
| Газоанализатор АРХА-370 модификация APSA-370 H2S | - | по заказу |
| Газоанализатор АРХА-370 модификация APSA-370 SO2/TRS | - | по заказу |
| Газоанализатор АРХА-370 модификация APNA-370 | - | по заказу |
| Газоанализатор АРХА-370 модификация APNA-370 № | - | по заказу |
| Газоанализатор АРХА-370 модификация APHA-370 | - | по заказу |
| Газоанализатор озона Ф-105 | - | по заказу |
| Газоанализатор К-100 | - | по заказу |
| Газоанализатор 310А модификация С-310А | - | по заказу |
| Газоанализатор С-105 модификация С-105А | - | по заказу |
| Газоанализатор С-105 модификация С-105М | - | по заказу |
| Газоанализатор С-105 модификация С-105 СВ | - | по заказу |
| Газоанализатор СВ-320 модификация СВ-320-А1- H2S, SO2 | - | по заказу |
| Газоанализатор СВ-320 модификация СВ-320-А2- H2S, SO2 | - | по заказу |
| Газоанализатор ЕТ-909 исполнение ЕТ-909 | - | по заказу |
| Газоанализатор ЕТ-909 исполнение ЕТ-909-11 | - | по заказу |
| Наименование | Обозначение | Количество |
| Газоанализатор Гамма-ЕТ | - | по заказу |
| Газоанализатор 105 модификация Р-105 | - | по заказу |
| Газоанализатор 105 модификация Н-105 | - | по заказу |
| Газоанализатор Н-320 модификация Н-320А | - | по заказу |
| Хроматограф газовый Syntech Spectras GC 955 модель 300, 600 или 800 | - | по заказу |
| Хроматограф газовый портативный «Хроматэк -Газохром 2000» | - | по заказу |
| Анализатор хроматографический Baseline модификации 8900 GC, 9100 GC | - | по заказу |
| 2. Дополнительные средства измерений | - | |
| Анализатор пыли TEOM серии 1405 | - | по заказу |
| Анализатор пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF или EDM 11-E | по заказу | |
| Анализатор пыли ИКП-5 | - | по заказу |
| Анализатор пыли DUSTTRAK 8533 | - | по заказу |
| Станция автоматическая метеорологическая Vantage Pro2 | - | по заказу |
| Станция погодная автоматическая WS-UMB | - | по заказу |
| Станция метеорологическая М-49М | - | по заказу |
| Шумомер-виброметр, анализатор спектра Экофизика-110А | - | по заказу |
| 3. Средства метрологического обеспечения1-* | - | по заказу |
| 4. Система сбора, обработки и вывода данных: | - | 1 компл. |
| 5. Система жизнеобеспечения | - | |
| Принудительная общеобменная вентиляция | - | 1 компл. |
| Кондиционер | - | 1 компл. |
| Электрообогреватель | - | 1 компл. |
| Пожарная сигнализация | - | 1 компл. |
| Система пожаротушения (по требованию) | - | 1 компл. |
| Охранная сигнализация (по требованию) | - | 1 компл. |
| 6. Документация: | - | |
| Паспорт | НЕАГ.416300.713.ПС | 1 экз. |
| Руководство по эксплуатации | НЕАГ.416300.713.РЭ | 1 экз. |
| Методика поверки | МП 205-17-2019 | 1 экз. |
| 1) Комплект средств метрологического обеспечения (ГСО состава газовых смесей, | ||
| генераторы газовых смесей, и др.) формируется по заявке потребителя. | ||
осуществляется по документу МП 205-17-2019 «Станции контроля загрязнения атмосферного воздуха автоматические «Чистый воздух PRO». Методика поверки», утвержденному ФГУП «ВНИИМС» 31.10.2019 г.
Основные средства поверки:
- средства поверки в соответствии с документами на методики поверки СИ, входящих в состав станции контроля загрязнения атмосферного воздуха автоматические «Чистый воздух PRO»;
- манометр МТИ (рег. № 1844-15), верхний диапазон измерений не более 2,5 кгс/см , кл. точности 1,0;
- рабочий эталон 1 разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденных Приказом Росстандарта от 14.12.2018 г. № 2664 - генератор газовых смесей ГГС (рег. № 62151-15);
- рабочий эталон 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденных Приказом Росстандарта от 14.12.2018 г. № 2664 - генератор нулевого воздуха ZAG 7001 (рег. № 61769-15);
- генератор озона ГС-024 (рег. № 23505-08);
- государственные стандартные образцы состава газовых смесей в баллонах под давлением: ГСО №№ 10706-2015, 11049-2018, 10563-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Методика измерений массовых концентраций органических соединений в атмосферном воздухе методом газовой хроматографии. С.16.001.МИ. Свидетельство
008/01.00124 -2012/2015 от 25.05.2015 г., ФР.1.31.2016.22702.
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Минприроды России от 07.12.2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия
НЕАГ.416300.713. ТУ Станция контроля загрязнения атмосферного воздуха автоматическая «Чистый воздух PRO». Технические условия
| Зарегистрировано поверок | 22 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
