Расходомеры-ротаметры цельнометаллические BGN-R, BGF-R, KDS-R, BGK-R, 78046-20

Назначение

Расходомеры-ротаметры цельнометаллические BGN-R, BGF-R, KDS-R, BGK-R (далее -ротаметры) предназначены для измерений объемного расхода жидкостей и газов.

Описание

Принцип действия ротаметров основан на зависимости положения динамического равновесия поплавка, перемещающегося внутри трубки с измерительным кольцом, от расхода измеряемой среды.

Ротаметры состоят из проточной части и измерительного преобразователя. Проточная часть ротаметров выполнена в виде цельнометаллической трубки с измерительным кольцом и поплавка переменного сечения с магнитом. Магнит через трубку из немагнитного металла взаимодействует с магнитом механического отсчетного устройства измерительного преобразователя, которое преобразует линейное перемещение поплавка в угловое перемещение стрелки. Шкала ротаметров градуируется по индивидуальному заказу.

Ротаметры могут изготавливаться из нержавеющей стали, Hastelloy, монель, титана, тантала, иметь исполнение поплавка и футеровку из PTFE, а также асептическое исполнение.

Ротаметры могут изготавливаться с рубашкой обогрева или охлаждения, комплектоваться регуляторами давления с расположением вентиля на входе или выходе, иметь встроенный электронный счётчик с цифровым индикатором.

Ротаметры имеют исполнения для монтажа в горизонтальном или вертикальном положении, а также для нисходящих потоков.

Ротаметры имеют модификации BGN-R, BGF-R, KDS-R и BGK-R, которые отличаются диаметром условного прохода, диапазоном измерений расхода и пределами допускаемой погрешности измерений расхода. Модификации BGF-R и KDS-R могут быть изготовлены для установки в горизонтальном положении.

Ротаметры серии BGN-R, BGF-R могут комплектоваться преобразователями сигнала ES, одним или двумя концевыми выключателями серии SJ 3,5...N..., микропереключателями KEM1, KEM2, индуктивными контактами серии SB 3,5-E2 и NCB2 Преобразователи ES имеют следующие исполнения:

-    ES с аналоговым выходом 4-20мА HART;

-    ES с аналоговым выходом 4-20мА HART, 2 x NAMUR выключателя;

-    ES с аналоговым выходом 4-20мА HART, 1 x NAMUR выключатель, 1 x импульсный выход;

-    ES-PPA с цифровым протоколом Profibus-PA;

-    ES-FF с цифровым протоколом Foundation Fieldbus;

-    ES-ZM с модулем счетчика.

Ротаметры серии KDS-R, BGK-R могут комплектоваться преобразователями сигнала KDSE с аналоговым выходом от 4 до 20мА, одним или двумя концевыми выключателями серии NJ, KEI1, KEI2, индуктивными контактами серии NBB2

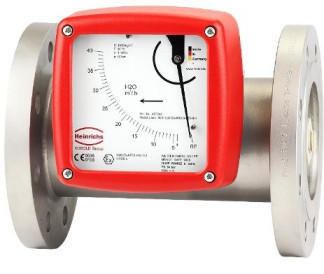

Общий вид ротаметров представлен на рисунках 1, 2, 3 и 4.

Пломбирование расходомеров-ротаметров цельнометаллических BGN-R, BGF-R, KDS-R, BGK-R не предусмотрено.

Рисунок 4 - Общий вид расходомеров-ротаметров цельнометаллических BGK-R

Программное обеспечение

Программное обеспечение (далее - ПО) ротаметров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО устанавливается в энергонезависимую память ротаметров при их производстве. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Метрологические характеристики ротаметров нормированы с учетом влияния программного обеспечения.

Идентификационные данные ПО ротаметров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки».

Основные средства поверки:

-    рабочий эталон 3-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. № 256 часть 1, диапазон задаваемого объемного расхода от 0,001 до 130 м /ч, с доверительными границами относительной погрешности от 0,3 до 0,5 % при доверительной вероятности 0,95;

-    рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 29.12.2018 г. № 2825 диапазон задаваемого объемного расхода от 0,01 до 2400 м3/ч с доверительными границами относительной погрешности от 0,2 до 0,5 % при доверительной вероятности 0,95.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в паспорт или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа Техническая документация изготовителя
