| Номер в госреестре | 78047-20 |
| Наименование СИ | Системы мониторинга температуры и относительной влажности |
| Обозначение типа СИ | CartaSense |
| Изготовитель | "Cartasense Ltd.", Израиль |
| Год регистрации | 2020 |
| Срок свидетельства | 22.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга температуры и относительной влажности CartaSense (далее по тексту - система) предназначены для непрерывных измерений и регистрации температуры и относительной влажности воздуха в передвижных транспортных средствах (в полуприцепах и грузовых автомобилях) и в помещениях для хранения различной продукции (фармацевтической, пищевой), а также передачи результатов измерений и данных о местонахождении груза с установленными датчиками, по каналам радиосвязи на удаленный сервер.
Принцип действия системы основан на измерении и преобразовании в цифровой код аналоговых сигналов чувствительных элементов температуры и относительной влажности датчиков U-sensor и M-sensor, дальнейшей передачи его по беспроводному интерфейсу на считывающее устройство USG или Dashboard USG и далее, по каналам радиосвязи стандарта GSM-900/1800, а также сети ИНТЕРНЕТ (только для USG), данные измерений и навигационные координаты местонахождения (ГЛОНАСС/GPS, опционально) передаются на удаленный сервер изготовителя, при подключении к которому пользователь на мониторе персонального компьютера может видеть в онлайн-режиме или за какой-то прошедший промежуток времени показания всех подключенных к считывателю датчиков.
Система состоит из:
- датчиков температуры и относительной влажности (датчиков) U-sensor,
- датчиков температуры (датчиков) M-sensor;
- считывающего устройства USG или Dashboard USG со встроенным модемом сети сотовой подвижной связи стандарта GSM 900/1800 (с внешней антенной), LAN-соединением для подключения к компьютерной сети и ГЛОНАСС/GPS-приемником (с внешними антеннами) и с адаптером питания (только для USG);
- удаленного сервера (www.xcartasense.com) с установленным программным обеспечением, доступ на который пользователю обеспечивается паролем.
Датчики представляют собой миниатюрное беспроводное устройство малого радиуса действия (до 200 м), конструктивно выполненное в пластиковом корпусе с внешней антенной и с прикрепленной к ней табличкой со штрих-кодом, на которой указан идентификационный порядковый номер. Датчики активируются однократно, нажатием кнопки, и функционируют непрерывно на протяжении всего срока службы.
Считывающее устройство USG конструктивно выполнено в виде переносного прямоугольного блока, на лицевой панели которого расположены светодиоды, индицирующие режимы работы изделия.
Считывающее устройство Dashboard USG конструктивно выполнено в виде переносного прямоугольного блока, на лицевой панели которого расположены светодиоды, индицирующие режимы работы изделия, разъем для LAN-подключения и клеммные колодки.
Программное обеспечение (ПО), установленное на удаленном сервере, позволяет осуществить обработку результатов измерений (нахождение максимального, минимального и среднего значения температуры за заданный период), а также сформировать отчеты за определенный промежуток времени в форме графиков и таблиц по каждой позиции измерения. Измеренные значения параметров могут храниться на сервере в течение 730 суток (если иное не оговорено пользовательским соглашением).

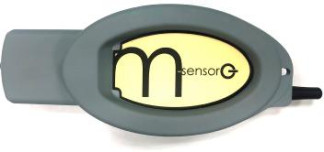

На рисунках 1-4 представлен общий вид компонентов систем мониторинга температуры и относительной влажности CartaSense.
Программное обеспечение систем мониторинга температуры и относительной влажности CartaSense предназначено для обеспечения работы всех компонентов системы и состоит из двух частей: встроенного и автономного ПО.
Встроенное ПО находится в датчиках и в считывающих устройствах. Метрологически значимым является только встроенное ПО в датчики. Встроенное ПО находится в микропроцессоре, размещенном внутри датчиков, и недоступно для внешней модификации. Автономная часть ПО, находящаяся на удаленном защищенным паролем сервере, обеспечивает:
- возможность создания точных и полных копий записей путем экспорта данных в формате Excel или PDF (по выбору пользователя) для представления на электронном или бумажном носителе;
- защиту хранящихся в базе данных от корректировок;
- ограничение доступа к данным - доступ разрешен только авторизованным пользователям после введения индивидуальных логина и пароля;
- аудит пользователей с сохранением в базе данных точного времени информирования о нарушении температурного режима путем передачи данных по электронной почте или отправки SMS-сообщения.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО систем мониторинга температуры и относительной влажности CartaSense представлены в таблицах 1-2.
Идентификационные данные встроенного ПО датчиков U-sensor, M-sensor представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер) ПО, не ниже | 9.0.7 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Идентификационные данные встроенного ПО считывающих устройств USG, Dashboard USG представлены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | USG Dashboard USG |
| Номер версии (идентификационный номер) ПО, не ниже | 733 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Метрологические и основные технические характеристики систем мониторинга температуры и относительной влажности CartaSense приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -35 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
| Диапазон измерений относительной влажности (только для датчиков U-sensor в диапазоне температур от +10 до +65 °С), % | от 15 до 99 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности (только для датчиков U-sensor), % | ±3,0 |
| Разрешающая способность при измерении температуры, °С | 0,1 |
| Разрешающая способность при измерении относительной влажности (только для датчиков U-sensor), % | 1 |
| Время опроса датчиков, мин | 1; 2; 4; 6; 10; 16; 30; 60 |
| Количество подключаемых датчиков, шт., не более | 2000 |
| Напряжение питания, В: - считывающее устройство USG - считывающее устройство Dashboard USG - датчики U-sensor, M-sensor | 12 или 220 12 3,7 |
| Габаритные размеры компонентов системы, мм (высота х ширина х длина): - считывающее устройство USG - считывающее устройство Dashboard USG - датчик U-sensor - датчик M-sensor | 41x150x230 41x150x230 13x33x88 21x50x85 |
| Масса компонентов системы, г, не более: - считывающее устройство USG - считывающее устройство Dashboard USG - датчик U-sensor - датчик M-sensor | 630 630 26 260 |
| Рабочие условия эксплуатации системы: - температура окружающего воздуха, °С | от -25 до +45 (для считывающих устройств USG и Dashboard USG) от -35 до +65 (для датчиков U-sensor и M-sensor) |
| - относительная влажность воздуха, не более, % | 90 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 40 000 |
| Средний срок службы системы, лет, не менее считывающее устройство USG, Dashboard USG - датчик (сенсор) М-Sensor - датчик (сенсор) U-Sensor | 5 5 2 |
наносится на титульный лист (в правом верхнем углу) Руководства по эксплуатации на системы мониторинга температуры и относительной влажности CartaSense типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Система мониторинга температуры и относительной влажности CartaSense в составе: | - |
| - датчик U-sensor | В соответствии с заказом |
| - датчик M-sensor | В соответствии с заказом |
| - считывающее устройство USG либо Dashboard USG | 1 (1) 1 шт. |
| - антенна GSM | 1 (1) 1 шт. 7 |
| Наименование | Количество |
| - антенна GPS/ГЛОНАСС | 1 (1) 1 шт. |
| - адаптер питания | 1 (1) 1 шт. 7 |
| Руководство по эксплуатации (на русском языке) | 1 экз. |
| Методика поверки МП 207-001-2020 | 1 экз. |
| Примечание: (1) и более в соответствии с заказом. |
осуществляется по документу МП 207-001-2020 «Системы мониторинга температуры и относительной влажности CartaSense. Методика поверки», утвержденному ФГУП «ВНИИМС», 16.01.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Рабочий эталон 2-го, 3-го разрядов по ГОСТ 8.547-2009 - Измеритель комбинированный Testo 645 с зондом 0636 9741 (Регистрационный № 17740-12);
Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15), (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов Техническая документация фирмы «Cartasense Ltd.», Израиль
