| Номер в госреестре | 78048-20 |
| Наименование СИ | Комплексы акустические измерительно-управляющие |
| Обозначение типа СИ | ACQUA |
| Изготовитель | "HEAD acoustics GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 22.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы акустические измерительно-управляющие «ACQUA» (далее - комплексы) предназначены для моделирования и измерений параметров звукового поля, соответствующего звуковому полю вблизи головы и торса человека.
Принцип действия комплексов основан на моделировании звукового поля, идентичного полю вблизи головы и торса человека, за счёт геометрической конфигурации и размеров комплексов, соответствующих международным средним антропометрическим данным взрослого человека. Встроенный в комплексы искусственный рот предназначен для создания звукового поля, которое имитирует звуковое поле человеческого голоса, а встроенные искусственные уши - для измерений параметров внешних источников звука.
Комплексы состоят из измерительной системы с искусственным ртом и искусственными ушами, измерительного (контрольного) микрофона, многофункционального акустического калибратора, модульной многоканальной аппаратной платформы для тестирования качества речи и звука и персонального компьютера (ПК) со специальным программным обеспечением (ПО).
Конструкция комплексов является комбинацией несложных геометрических фигур, к которым относятся участки плоскостей и поверхностей шаров и цилиндров. Комплексы специально сконструированы для оценки качества громкоговорящей связи и шумоизоляции в кабине транспортного средства.

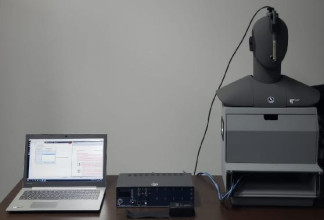

Общий вид комплексов приведен на рисунке 1.
Пломбирование комплексов не предусмотрено.
Для управления режимами работы комплексов и обработки измерительных сигналов применяется специальное ПО «ACQUA», обеспечивающее управление работой комплексов в процессе проведения измерений, формирование заданий на проведение измерений, отображение хода измерений в удобном для пользователя виде.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «ACQUA» |
| Номер версии (идентификационный номер) ПО | не ниже 4.1.100 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальный воспроизводимый уровень звукового давления (УЗД) на расстоянии 2,5 см, дБ отн. 20 мкПа, не менее: - в диапазоне частот от 100 до 200 Гц включ. | 98 |
| - в диапазоне частот св. 200 Гц до 2 кГц включ. | 100 |
| - в диапазоне частот св. 2 до 8 кГц | 101 |
| Предел допускаемого среднего квадратического отклонения воспроизводимого УЗД, дБ: - в диапазоне частот от 100 до 2000 Гц включ. | 2 |
| - в диапазоне частот св. 2000 Гц до 8 кГц | 3 |
| Коэффициент нелинейных искажений при воспроизведении УЗД 94 дБ отн. 20 мкПа, %, не более: - в диапазоне частот от 200 до 250 Гц включ. | 3 |
| - в диапазоне частот св. 250 Гц до 8 кГц | 2 |
| Рабочий диапазон частот измерительного канала (ИК) по уровню ±0,5 дБ, Гц | от 10 до 20000 |
| Коэффициент ослабления ИК на частоте 1 кГц, дБ, не более | 0,7 |
| Уровень чувствительности микрофонов из состава искусственных ушей на частоте 1000 Гц, дБ отн. 1 В/Па | от -24,5 до -27,5 |
| Рабочий диапазон частот микрофонов из состава искусственных ушей при отклонении уровня чувствительности от значения на частоте 1000 Гц не более ±2,0 дБ, Гц | от 100 до 10000 |
| Канал измерения УЗД с использованием выносного микрофона | |
| Рабочий диапазон частот, Гц | от 20 до 20000 |
| Пределы допускаемой абсолютной погрешности измерений УЗД на частоте 1000 Гц, дБ | ±0,7 |
| Наименование характеристики | Значение |
| Акустический калибратор | |
| Воспроизводимые УЗД, дБ отн. 20 мкПа | 94, 114 |
| Пределы допускаемой абсолютной погрешности воспроизведения УЗД при опорных внешних условиях, дБ | ±0,2 |
| Частота воспроизводимого УЗД, Гц | 1000 |
| Пределы допускаемой относительной погрешности воспроизведения частоты УЗД, % | ±0,1 |
| Коэффициент нелинейных искажений, %, не более | 2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - измерительная система с искусственными ушами и искусственным ртом длина | 335 |
| ширина | 450 |
| высота | 795 |
| - модульная многоканальная аппаратная платформа для тестирования качества речи и звука длина | 230 |
| ширина | 327 |
| высота | 44 |
| Масса, кг, не более: - измерительная система с искусственными ушами и искусственным ртом | 12,2 |
| - модульная многоканальная аппаратная платформа для тестирования качества речи и звука | 2,5 |
| Параметры электропитания: - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 48 до 52 |
| Потребляемая мощность, В • А, не более | 60 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от 15 до 25 |
| - относительная влажность окружающего воздуха при температуре 25 °С, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| 1 Комплекс акустический измерительно-управляющий | ||
| «ACQUA»^ составе: | ||
| 1.1. измерительная система с искусственным ртом и | ||
| искусственными ушами | HMS II.6 | 1 шт. |
| 1.2 модульная многоканальная аппаратная | ||
| платформа для тестирования качества речи и звука | labCORE | 1 шт. |
| 1.3 измерительный микрофон с предусилителем | 40AG/26AK | 1 шт. |
| 1.4 измерительный микрофон (встроен в макет | ||
| головы) | MK221 | 2 шт. |
| 1.5 многофункциональный акустический | ||
| калибратор | 42AG | 1 шт. |
| 1.6 персональный компьютер со специальным ПО | - | 1 шт. |
| 2 Руководство по эксплуатации | - | 1 экз. |
| 3 Методика поверки | 340-1023-19 МП | 1 экз. |
осуществляется по документу 340-1023-19 МП «Комплексы акустические измерительно-управляющие «ACQUA». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 23.10.2019.
Основные средства поверки:
- шумомер, анализатор спектра SVAN-945 (регистрационный номер 22073-01 в Федеральном информационном фонде);
- калибратор акустический 4231 (регистрационный номер 67480-17 в Федеральном информационном фонде);
- капсюль измерительный конденсаторного микрофона 4134 (регистрационный номер 7148-79 в Федеральном информационном фонде);
- капсюль микрофонный конденсаторный 4190 (регистрационный номер 65095-16 в Федеральном информационном фонде);
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер 45344-10 в Федеральном информационном фонде);
- мультиметр цифровой 34401А (регистрационный номер 54848-13 в Федеральном информационном фонде);
- аудиоанализатор U8903A (регистрационный номер 52149-12 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Приказ Росстандарта № 2537 от 30 ноября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»
Техническая документация изготовителя
