| Номер в госреестре | 78053-20 |
| Наименование СИ | Колонки газораздаточные сжиженного природного газа |
| Обозначение типа СИ | ГРК СПГ-ГСК |
| Изготовитель | ООО "НПП ГазСервисКомпозит", г.Нижний Новгород |
| Год регистрации | 2020 |
| Срок свидетельства | 22.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки газораздаточные сжиженного природного газа ГРК СПГ -ГСК (далее - колонки) предназначены для измерений массы отпущенного сжиженного природного газа при заправке криогенных емкостей, в том числе криогенных топливных баков транспортных средств.
Принцип действия колонок основан на измерении массы сжиженного природного газа (далее-СПГ) в линии заправки и газовозврата, и вычислении блоком управления колонки отпущенного СПГ и его стоимости. Процедура отпуска СПГ выполняется автоматически. Колонки применяются в составе оборудования стационарных автомобильных газозаправочных станций (АГЗС).
В состав колонки входит:
- массовый расходомер на линии СПГ;
- массовый расходомер на обратном потоке;
- контрольно-измерительные приборы (блок управления, цифровое табло);
- запорная, регулирующая и предохранительная арматура;
- трубопроводы.
Сигнал от массомера поступает в блок управления, на цифровом табло которого индицируется масса отпущенного СПГ, его цена и стоимость. При заправке с захолаживанием на цифровом табло индицируется масса отпущенного СПГ за вычетом массы испарившегося газа, возвращенного в емкость хранения.
Способы отпуска СПГ:
- по заданному количеству топлива;
- до полного бака автомобиля - автоматическое распознавание заполнения и выключение подачи.
Имеется функция предупреждения перегрузки.
Общий вид колонки в стандартном конструктивном исполнении приведен на рисунке 1. На рисунке 2 показано место пломбирования в целях предотвращения несанкционированного изменения настроек (пломбируется блок управления, расположенный в блоке электроники под крышкой дисплея).

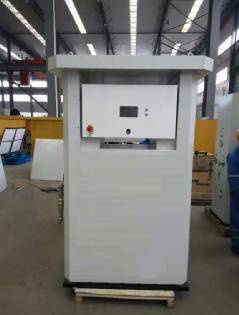

Рисунок 1 - Общий вид колонки
Колонки имеют встроенное программное обеспечение (ПО). Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение защищено от несанкционированного изменения путем пломбирования блока управления. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен пломбировкой блока управления.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | ГРК СПГ-ГСК |
| Номер версии (идентификационный номер) ПО | не ниже 1.2.2 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «высокий».
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью колонок.
Основные метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон расхода СПГ, кг/мин | от 0 до 250 |
| Пределы допускаемой относительной погрешности при измерении массы СПГ, отпущенного потребителю, % | ±1,0 |
| Минимальное значение индикатора, кг | 0,01 |
| Минимальная доза выдачи, кг | 30 |
| Разовый диапазон измерений, кг | от 30 до 9999,99 |
| Накопительный диапазон измерений, кг | 99999999,99 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 390 |
| Габаритные размеры, мм, не более | |
| - длина | 1350 |
| - высота | 2050 |
| - ширина | 720 |
| Рабочее давление, МПа | 1,6 |
| Рабочая температура, °С | от-196 до -55 |
| Диапазон температур окружающего воздуха, оС | от -50 до +50 |
| Потребляемая мощность, кВт, не более | 0,05 |
| Степень защиты | IP65 |
| Маркировка взрывозащиты | II Gb c T3 |
| Количество постов (в зависимости от заказа) | 1 или 2 |
| Срок службы, лет, не менее | 20 |
| Средняя наработка до отказа, ч | 35000 |
наносится на табличку методом металлографики и на титульный лист эксплуатационной документации типографским способом.
ГСК
Таблица 4-Комплектность колонок газораздаточные сжиженного природного газа ГРК СПГ-
| Наименование | Обозначение | Кол- во | Примечание |
| Колонка газораздаточная сжиженного природного газа | ГРК СПГ-ГСК | 1шт | Исполнение согласно заказу |
| Комплект запасных частей | 1шт | Согласно заказу | |
| Комплект эксплуатационной документации | 1экз | ||
| Руководство по эксплуатации | ГСК.ГРКСПГ.001-01РЭ | 1экз | 1 экз. при групповой поставке |
| Паспорт | ГСК.ГРКСПГ.001-01ПС | 1 экз | |
| Методика поверки | МП 2550-0363-2019 | 1экз | 1 экз. при групповой поставке |
осуществляется по документу МП 2550-0363-2019 «ГСИ. Колонки газораздаточные сжиженного природного газа ГРК СПГ-ГСК. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 18.12.2019 г.
Основные средства поверки:
Установка УПГРК-СПГ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 74807-19, пределы допускаемой относительной погрешности ±0,3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на внутреннюю поверхность блока управления (в соответствии с рисунком 2) и в паспорт или на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Минэнерго России от 15.03.2016 № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений
ТР ТС 012/2011 Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах
ТР ТС 020/2011 Технический регламент Таможенного союза. Электромагнитная совместимость технических средств
ТУ 26.51.52-001-90095671-2019 Колонки газораздаточные сжиженного природного газа ГРК СПГ-ГСК. Технические условия
