Весы автомобильные ВА, 78057-20

Назначение

Весы автомобильные тип ВА (далее - весы) предназначены для определения массы автомобилей и автопоездов в режиме статического взвешивания.

Описание

Принцип действия весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на весоизмерительные датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого груза, поступает в дискретное отсчетное устройство. Дискретное отсчетное устройство производит преобразование сигналов тензодатчиков и индицирует массу взвешиваемого груза на цифровом табло индикатора.

Грузоприемное устройство (далее - ГПУ) изготавливают в трех исполнениях:

-    ВА Стандарт - с металлическими платформами ортотропной конструкции;

-    ВА Классик - с металлическими платформами на стандартных двутавровых балках;

-    ВА Бетон - с железобетонными платформами.

Датчики, используемые в составе весов:

-    датчики весоизмерительные ZSFY-A, изготовитель «KELI SENSING TECNOLOGY (NINGBO) CO.,LTD, Китай;

-    датчики весоизмерительные F1861, изготовитель «recsis» (Китай);

Индикаторы, используемые в составе весов:

-    индикаторы ХК3118К9, изготовитель «KELI SENSING TECNOLOGY (NINGBO) CO.,LTD (Китай);

-    индикаторы SMART, изготовитель «Utilsel» (Испания);

-    индикаторы в составе преобразователя нормирующего ПН-012 и преобразователя весоизмерительного цифрового ТЦ-017, изготовитель АО «Весоизмерительная компания «Тензо-М» (Российская Федерация).

Весы выпускаются в восьми модификациях, в зависимости от максимальной нагрузки (Max), и имеют обозначение ВА ХХХХХ ХХХ - ХХ х XX - Х Х - Х

1 2 3 4 5 6 7

где:

ВА - тип весов

1    - обозначение исполнения ГПУ весов (Стандарт, Классик, Бетон);

2    - Максимальная нагрузка (Max), т: 20; 30; 40; 50; 60; 80; 100, 150

3    - длина грузоприёмного устройства, м: от 5 до 30;

4    - ширина грузоприёмного устройства, м: от 2,5 до 6,0;

5    - условное обозначение типа используемых датчиков (К; T), где:

К - датчик ZSFY-A, изготовитель

«KELI SENSING TECNOLOGY (NINGBO) CO.,LTD, Китай;

Т - датчик F1861, изготовитель «tecsis» Китай;

6    - условное обозначение индикатора (1; 2; 3), где:

1    - индикатор ХК3118К9, изготовитель

«KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай;

2    - индикатор SMART «Utilsel», Испания;

3    - индикатор в составе нормирующего преобразователя ПН-012 и терминала ТЦ-017П, изготовитель АО«Тензо-М», Российская Федерация;

7    - условное обозначение для способа установки весов (Ф; Б), где:

Ф - весы для установки на железобетонный фундамент;

Б - весы для установки на подготовленное основание без устройства фундамента.

Общий вид ГПУ весов представлен на рисунке 1. Общий вид индикаторов приведен на рисунках 2 - 4.

00090

L

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство полуавтоматической установки на нуль (T.2.7.2.2);

-    устройство автоматической установки на нуль (T.2.7.2.3);

-    устройство слежения за нулем (T.2.7.3);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).

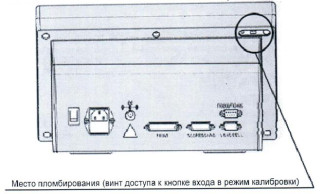

Схема пломбировки весов от несанкционированного доступа с указанием мест нанесения

оттиска поверительного клейма и знака поверки в виде клейма-наклейки приведена на рисунках 5-7.

Место, плб^бироеания (винт)

Рисунок 6 - Схема пломбировки индикатора ТЦО17

е

13sS»-

ар(а)1Ч.

ICJL

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при включении весов или просмотра соответствующего раздела меню. Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Основные технические и метрологические характеристики приведены в таблицах 2-5.

Класс точности весов по ГОСТ OIML R 76-1-2011 .................................................III (средний)

Модификации весов, максимальная нагрузка Мах, поверочный интервал e, число поверочных интервалов n, действительная цена деления шкалы d приведены в таблицах 2-5.

Таблица 2 - Основные метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Габаритные размеры и масса весов

Знак утверждения типа

наносится типографским способом на индикатор с последующим ламинированием согласно КД и на титульный лист руководства по эксплуатации.

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».

Основные средства поверки: гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1 - 2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на весоизмерительный прибор, и/или в свидетельство о поверке и соответствующий раздел паспорта.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Приказ Росстандарта от 29 декабря 2018 №2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

ТУ BY 691357099.005-2019 «Весы автомобильные тип ВА. Технические условия»
