| Номер в госреестре | 78058-20 |
| Наименование СИ | Модули |
| Обозначение типа СИ | ИС4 |
| Изготовитель | ООО "VXI-Системы", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 22.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули ИС4 (далее по тексту - ИС4) предназначены для измерений напряжения и силы переменного и постоянного токов, электрического сопротивления постоянному току, сопротивления изоляции, электрической емкости, а так же воспроизведений напряжения постоянного и переменного токов.
Принцип действия ИС4 основан на аналого-цифровом преобразовании измеряемой по двухпроводным, изолированным друг от друга каналам величины входных аналоговых сигналов напряжения, силы, сопротивления, емкости постоянного и переменного токов в двоичный цифровой код, доступный для чтения программой пользователя.

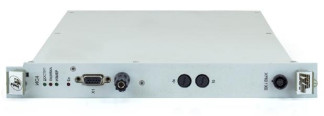

Конструктивно ИС4 представляют собой лицевую панель и печатную плату, заключенную в кожух. Для подключения к магистрали VXI на плате установлены вилки типа 536437-6 и 536437-1. Для подключения к объекту контроля на лицевой панели расположены соединители «XI» (розетка DHS-15F) и «Ix». На лицевой панели модулей ИС4 расположен индикатор «+Ео», сигнализирующий о наличии на выходе модуля испытательного напряжения. Общий вид ИС4 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
У
Э
а
+
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Модули ИС4 работают под управлением программного обеспечения (далее по тексту - ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций Povcalc.dll.
Метрологически значимая часть ПО и измеренные данные защищены от преднамеренных и непреднамеренных изменений ПО с помощью специальных средств защиты: хранение файлов ПО в бинарном виде, что делает невозможным несанкционированное изменение и воздействие на файлы ПО; наличие журнала, который фиксирует события в виде информационных сообщений; расчёт контрольных сумм с помощью алгоритма CRC32.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Povcalc.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
| Цифровой идентификатор ПО | 957294D4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны воспроизведений напряжения постоянного тока положительной и отрицательной полярности, В | от 1 до 10 вкл. св. 10 до 100 вкл. св. 100 до 1050 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, %: - для диапазона воспроизведений от 1 до 10 вкл. В; - для диапазона воспроизведений св. 10 до 100 вкл. В; - для диапазона воспроизведений св. 100 до 1050 В | ±2 ±1 ±1 |
| Наименование характеристики | Значение |
| Диапазоны измерений напряжения постоянного тока положительной и отрицательной полярности, В | от 0 до 10 от 0 до 100 от 0 до 700 |
| Дискретность измерений напряжения постоянного тока положительной и отрицательной полярности, мВ | 1 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока, %: - время интегрирования 2 мс; - время интегрирования 20 и 200 мс | ±2 ±0,5 |
| Диапазоны измерений силы постоянного тока положительной и отрицательной полярности, мА | от 0 до 0,1 от 0 до 1 от 0 до 10 от 0 до 100 |
| Дискретность измерений силы постоянного тока положительной и отрицательной полярности, мкА: - для диапазона измерений от 0 до 0,1 мА; - для диапазона измерений от 0 до 1 мА; - для диапазона измерений от 0 до 10 мА; - для диапазона измерений от 0 до 100 мА | 0,001 1 1 1 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока, %: - время интегрирования 2 мс; - время интегрирования 20 и 200 мс | ±2 ±0,5 |
| Диапазон воспроизведений напряжения переменного тока частотой 50 Гц, В | от 100 до 750 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока частотой 50 Гц, % | ±0,5 |
| Диапазоны измерений напряжения переменного тока в диапазоне частот от 50 до 1000 Гц, В | от 0 до 10 от 0 до 100 от 0 до 700 |
| Дискретность измерений напряжения переменного тока в диапазоне частот от 50 до 1000 Г ц, мВ | 0,1 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений, погрешности измерений напряжения переменного тока в диапазоне частот от 50 до 1000 Г ц, % | ±1 |
| Диапазон измерений силы переменного тока в диапазоне частот от 50 до 1000 Гц, мА | от 0 до 100 |
| Дискретность измерений силы переменного тока в диапазоне частот от 50 до 1000 Г ц, мкА | 0,1 |
| Пределы допускаемой приведенной, к верхнему пределу диапазона измерений, погрешности измерений силы переменного тока в диапазоне частот от 50 до 1000 Г ц, % | ±5 |
| Диапазоны измерений сопротивления постоянному току по четырех проводной схеме измерения, Ом | от 0 до 10 от 0 до 100 от 0 до 1103 от 0 до 10103 от 0 до 100103 от 0 до 1106 от 0 до 10106 от 0 до 100106 |
| Наименование характеристики | Значение |
| Дискретность измерений сопротивления постоянному току по четырех проводной схеме измерения, Ом: | |
| - для диапазона измерений от 0 до 10 Ом; | 0,001 |
| - для диапазона измерений от 0 до 100 Ом; | 0,001 |
| - для диапазона измерений от 0 до 1103 Ом; | 0,01 |
| - для диапазона измерений от 0 до 10103 Ом; | 1 |
| - для диапазона измерений от 0 до 100 103 Ом; | 1 |
| - для диапазона измерений от 0 до 1106 Ом; | 10 |
| - для диапазона измерений от 0 до 10106 Ом; | 1000 |
| - для диапазона измерений от 0 до 100 1 06 Ом | 1000 |
| Пределы допускаемой приведенной, к верхнему пределу диапазона измерений, погрешности измерений сопротивления постоянному току, %: - время интегрирования 2 мс: | |
| - для диапазона измерений от 0 до 10 Ом; | ±0,5 |
| - для диапазона измерений от 0 до 100 Ом; | ±0,5 |
| - для диапазона измерений от 0 до 1103 Ом; | ±0,5 |
| - для диапазона измерений от 0 до 10103 Ом; | ±0,5 |
| - для диапазона измерений от 0 до 100 103 Ом; | ±0,5 |
| - для диапазона измерений от 0 до 1106 Ом; | ±0,5 |
| - для диапазона измерений от 0 до 10106 Ом; | ±1 |
| - для диапазона измерений от 0 до 100 1 06 Ом | ±5 |
| - время интегрирования 20 и 200 мс: | |
| - для диапазона измерений от 0 до 10 Ом; | ±0,1 |
| - для диапазона измерений от 0 до 100 Ом; | ±0,03 |
| - для диапазона измерений от 0 до 1103 Ом; | ±0,02 |
| - для диапазона измерений от 0 до 10103 Ом; | ±0,02 |
| - для диапазона измерений от 0 до 100 103 Ом; | ±0,02 |
| - для диапазона измерений от 0 до 1106 Ом; | ±0,02 |
| - для диапазона измерений от 0 до 10106 Ом; | ±0,1 |
| - для диапазона измерений от 0 до 100 1 06 Ом | ±1,5 |
| Диапазоны измерений электрической емкости, нФ | от 0,1 до 1 вкл. св. 1 до 10 вкл. св. 10 до 100 вкл. св. 100 до 1103 вкл. св. 1103 до 1104 вкл. св. 1104 до 1105 |
| Пределы допускаемой относительной погрешности измерений | ±10 |
| электрической емкости, % | |
| Диапазон измерений сопротивления изоляции, МОм | от 0,1 до 1000 |
| Пределы допускаемой относительной погрешности измерений п / | ±(3+ k-Яизм /Иисп) 1) |
| сопротивления изоляции, % | |
| 1) иисп - установленное значение испытательного напряжения, В; k - коэффициент равный 1 | |
| В/МОм | |
| Наименование характеристики | Значение |
| Напряжение питания переменного тока частотой 50 Гц, В | . 5+0,25 . i2+0,60 . + 5—0,125 ; + 12—0,36 ; + 24+U0 ~ —0,72 |
| Сила тока потребления по цепи «+5 В», А, не более | 1,5 |
| Сила тока потребления по цепи «+12 В», А, не более | 0,5 |
| Сила тока потребления по цепи «+24 В», А, не более | 1,5 |
| Потребляемая мощность, Вт, не более | 38 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 368,5 х 30,2 х 262,2 |
| Масса, кг, не более | 2,5 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность при температуре +25 °C, %, не более - атмосферное давление, кПа | от +5 до +40 до 90 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль ИС4 | - | 1 шт. |
| Руководство по эксплуатации | ФТКС.468260.058РЭ | 1 экз. |
| Паспорт | ФТКС.468260.058ПС | 1 экз. |
| Программное обеспечение на CD (компакт-дисках) | - | 1 шт. |
осуществляется в соответствии с разделом 5 «Поверка» документа ФТКС.468260.058РЭ «Модуль ИС4». Руководство по эксплуатации», утвержденным ООО «ИЦРМ» 24 января 2020 года.
Основные средства поверки:
- мультиметр цифровой 34461А (регистрационный номер в Федеральном информационном фонде 54848-13);
- калибратор универсальный 9100E (регистрационный номер в Федеральном информационном фонде 25985-09);
- магазин электрического сопротивления Р4834 (регистрационный номер в Федеральном информационном фонде 11326-90);
- магазин сопротивления Р40108 (регистрационный номер в Федеральном информационном фонде 9381-83);
- магазин емкости Р5025 (регистрационный номер в Федеральном информационном фонде 5395-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт в виде наклейки или оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно- измерительной аппаратуры (магистраль VXI) общие технические требования
ФТКС.468260.058ТУ Модуль ИС4. Технические условия
