| Номер в госреестре | 78069-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-10000 |
| Изготовитель | ООО "Серпуховской Комбинат Строительных Конструкций", г.Серпухов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-10000 (далее - резервуары) предназначены для измерения объема нефти, а также для ее приема и хранения.
Резервуары представляют собой металлический сосуд в форме вертикального цилиндра со стационарной крышей, имеющей уклон от центра к периферии.
Стенки, днище и кровля резервуара изготовлен из листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз, на противоположной стороне имеется смотровой люк.
Резервуары снабжены демонтируемой теплоизоляцией, площадкой обслуживания и лестницей для доступа на крышу. В крыше резервуара имеются смотровой (световой) люки и вентиляционные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-10000 с заводскими номерами 31, 32 расположены на территории ЦППН ОАО «Варьеганнефть», 628463, Ханты-Мансийский автономный округ-Югра, г. Радужный.

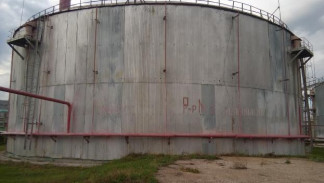

Общий вид резервуаров представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-10000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номер резервуара | № 31 № 32 |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе) , % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Номер резервуара | № 31 | № 32 |
| Габаритные размеры, мм - высота резервуара - диаметр резервуара по нижнему поясу | 11890 34206 | 11898 34203 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -40 до +40 от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее | 20 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-10000 | 2 шт. |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности, Р30Н2К (рег. № 29631-05);
- рулетка измерительная металлическая 2 класса точн ости, Р20У2Г (рег. № 29631-05);
- линейка измерительная металлическая (рег. № 20048-05), предел измерений 500 мм, ПГ
±1 мм;
- толщиномер ультразвуковой БУЛАТ-1М (рег. 21391-13), диапазон измерений от 0,5 до 100,0 мм, ПГ ±0,1 мм;
- нивелир оптический с компенсатором RGK N - 32 (рег. № 61529-15);
- рейка нивелирная телескопическая VEGA TS3M (рег. № 51835-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-10000
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
