| Номер в госреестре | 78081-20 |
| Наименование СИ | Комплекс программно-технических средств мониторинга ГТС Нижне-Бурейская ГЭС |
| Изготовитель | АО "НИИ энергетических сооружений" (НИИЭС), г.Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс программно-технических средств мониторинга гидротехнических сооружений (далее по тексту - ГТС) Нижне-Бурейской ГЭС (далее по тексту - комплекс) предназначен для измерений аналоговых сигналов, поступающих от первичных измерительных преобразователей в виде силы постоянного тока, частоты переменного тока, электрического сопротивления постоянному электрическому току, измерителей координат струнных отвесов фотоэлементных ИКСО-40 и высотомеров геодезических микрометрических ОДГН-1.
Принцип действия комплекса основан на аналого-цифровом преобразовании (далее по тексту - АЦП) аналоговых электрических сигналов, поступающих от первичных измерительных преобразователей (далее по тексту - ПИП), в цифровой импульсный сигнал для последующей обработки, отображения и хранения измеренной информации.
Результаты измерений в измерительных каналах (далее по тексту - ИК), полученные в ПИП: сила тока, частота переменного тока, электрическое сопротивление постоянному электрическому току, а также сигналы от термопар, измерителей координат струнных отвесов фотоэлементных ИКСО-40 и высотомеров геодезических микрометрических ОДГН-1, после преобразований отображаются в единицах измеренных физических величин в соответствии с установленными диапазонами.
Комплекс состоит из нижнего и верхнего уровней.
Нижний уровень комплекса конструктивно состоит из релейных коммутаторов, оптических шкафов, терминалов измерительных «Струна-5», регистрационный номер в Федеральном информационном фонде № 70372-18 и первичных измерительных преобразователей:
- преобразователи линейных деформаций измерительные струнные модифицированные ПЛДС-М модификаций ПЛДС-М-400Р*, ПЛДС-М-400С*, регистрационный номер в Федеральном информационном фонде № 43002-09;
- преобразователи температуры измерительные струнные модифицированные ПТС-М-90-В1, регистрационный номер в Федеральном информационном фонде № 4289409;
- датчики давления Метран-150, регистрационный номер в Федеральном информационном фонде № 32854-13;
- преобразователи давления измерительные струнные модифицированные ПДС-М, регистрационный номер в Федеральном информационном фонде № 42892-09;
- датчики давления Метран-55, регистрационный номер в Федеральном информационном фонде № 18375-08;
- расходомеры с интегратором акустические ЭХО-Р-02, регистрационный номер в Федеральном информационном фонде № 21807-06;
- измерители координат струнных отвесов фотоэлектронные ИКСО-40, регистрационный номер в Федеральном информационном фонде № 46365-11;
- высотомеры геодезические микрометрические ОДГН-1, регистрационный номер в Федеральном информационном фонде № 50096-12.
Верхний уровень комплекса состоит из следующий компонентов:
- центрального пульта, в котором расположены: сервер промышленного исполнения; оптический сервер; LCD-панель; средства ввода информации: клавиатура; манипулятор «мышь»;
- автоматизированного рабочего места (далее по тексту - АРМ) оператора;
- источника бесперебойного питания (далее по тексту - ИБП).

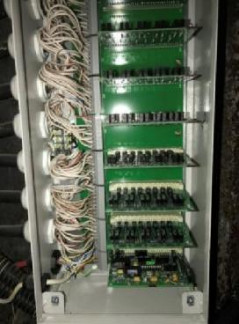

Общий вид релейного коммутатора, оптического шкафа, центрального пульта представлены на рисунках 1 -3.
Программное обеспечение «PoolService» (далее по тексу - ПО) позволяет визуализировать полученные данные и результаты их обработки.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 - 2014 - «высокий».
Идентификационные данные ПО «PoolService» представлены в таблице 1.
| Таблица 1- Идентификационные данные программного обеспечения | |
| Наименование характеристики | Значение |
| Идентификационное наименование ПО | «PoolService» |
| Номер версии (идентификационный номер ПО), не ниже | 2.2.x.x |
| Цифровой идентификатор ПО | 7C13B086 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Технические характеристикиТаблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений входного токового сигнала для ИК давления, мА | от 4 до 20 |
| Пределы допускаемой погрешности, приведенной к верхнему пределу измерений входного токового сигнала для ИК давления, % | ±0,075 |
| Диапазон измерений входного токового сигнала для ИК уровня жидкости, мА | от 4 до 20 |
| Пределы допускаемой погрешности, приведенной к верхнему пределу измерений входного токового сигнала для ИК уровня жидкости, % | ±0,1 |
| Наименование характеристики | Значение |
| Диапазон измерений входного токового сигнала для ИК расхода, мА | от 4 до 20 |
| Пределы допускаемой погрешности, приведенной к верхнему пределу измерений входного токового сигнала для ИК расхода, % | ±3 |
| Диапазон измерений электрического сопротивления постоянному электрическому току для ИК деформаций и температуры, Ом | от 1 до 3000 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току для ИК деформаций и температуры в диапазоне от 1 до 200 Ом включ., Ом Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному электрическому току для ИК деформаций и температуры в диапазоне св. 200 до 3000 Ом включ., % | ±0,2 ±0,1 |
| Диапазон измерений частоты выходного сигнала для ИК деформаций и температуры, Гц | от 500 до 3000 |
| Пределы допускаемой относительной погрешности измерений частоты выходного сигнала для ИК деформаций и температуры, % | ±0,05 |
| Диапазон измерений измерителя координат струнных отвесов фотоэлементных ИКСО-40, мм | от -20 до +20 |
| Пределы допускаемой абсолютной погрешности измерений измерителя координат струнных отвесов фотоэлементных ИКСО-40, мм | ±0,06 |
| Диапазон измерений высотомера геодезического микрометрического ОДГН-1, мм | от -20,5 до +20,5 |
| Пределы допускаемой абсолютной погрешности измерений высотомера геодезического микрометрического ОДГН-1, мм | ±0,06 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов, шт. | 1006 |
| Параметры электрического питания релейного коммутатора, центрального пульта, оптического шкафа: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22-33 50±1 |
| Условия эксплуатации релейного коммутатора, центрального пульта, оптического шкафа: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от 0 до +40 90 |
| Габаритные размеры (ДхШ*В), мм, не более: - релейный коммутатор - оптический шкаф - центральный пульт | 120x300x500 210x500x500 2055x800x600 |
| Масса, кг, не более: - релейный коммутатор - оптический шкаф - центральный пульт | 40 20 200 |
наносится на корпус напольной стойки центрального пульта в виде наклейки и на титульный лист руководства по эксплуатации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс программно-технических средств мониторинга ГТС Нижне-Бурейская ГЭС в комплекте | - | 1 шт. |
| Программное обеспечение «PoolService» | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП АПМ 77-19 | 1 экз. |
осуществляется по документу МП АПМ 77-19 «Комплекс программно-технических средств мониторинга ГТС Нижне-Бурейская ГЭС. Методика поверки», утверждённому ООО «Автопрогресс-М» «14» августа 2019 г.
Основные средства поверки:
- калибратор токовой петли Fluke 707 (рег. № 29194-05);
- магазин сопротивлений Р4834-М1 (рег. № 48930-12);
- генератор сигналов произвольной формы DG4062 (рег. № 56012-13);
- микроскоп универсальный УИМ-23 (рег. № 3705-73;
- уровень брусковый 200, ЦД. 0,02 (рег. № 36894-08);
- меры длины концевые плоскопараллельные 4 разряда по ГОСТ Р 8.763-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация АО «НИИЭС», Россия
