| Номер в госреестре | 78086-20 |
| Наименование СИ | Счетчики холодной воды |
| Обозначение типа СИ | ДОН |
| Изготовитель | ООО "ВодоГазСервис", г.Батайск |
| Год регистрации | 2020 |
| Срок свидетельства | 22.04.2025 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной воды «ДОН» предназначены для измерений объема питьевой воды по СанПиН 2.1.4.1074-01.
Принцип действия счетчика основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через фильтр входного патрубка корпуса счетчика в измерительную камеру, где вращается крыльчатка. Число оборотов крыльчатки пропорционально объему протекшей воды. Крыльчатка с помощью редуктора непосредственно связана со счетным механизмом. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значению объема протекающей воды.
Счетчики являются мокроходными, так как счетный механизм имеет непосредственный контакт с измеряемой средой. Непосредственная связь крыльчатки со счетным механизмом полностью исключает влияние внешнего магнитного поля на работу счетчика.
Счетчики холодной воды «ДОН» выпускаются в следующих исполнениях «ДОН-15», «ДОН-20», «ДОН-25», «ДОН-32», «ДОН-40», «ДОН-50», которые отличаются номинальными диаметрами, диапазонами измерений, габаритными размерами и массой.

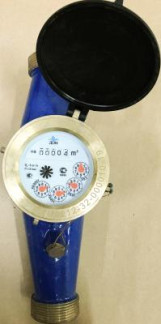

Общий вид счетчиков холодной воды «ДОН» представлен на рисунке 1.
Пломбирование от несанкционированного доступа счетчиков холодной воды «ДОН» осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба навешивается на внешнюю боковую сторону счетчика холодной воды «ДОН» посредством проволоки, проходящей через специальные отверстия и соединяющей измерительную камеру со счетным механизмом. Место пломбировки счетчиков холодной воды «ДОН» представлено на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Модификация | «ДОН» Ду-15 | «ДОН» Ду-20 | «ДОН» Ду-25 | «ДОН» Ду-32 | «ДОН» Ду-40 | «ДОН» Ду-50 |
| Класс точности по ГОСТ Р 50193.1 | B | |||||
| Диаметр условного прохода, Ду. мм | 15±0,2 | 20±0,2 | 25±0,2 | 32±0,2 | 40±0,2 | 50±0,2 |
| Объемный расход воды, м3/ч: | ||||||
| - минимальный, Qmin | 0,03 | 0,05 | 0,07 | 0,12 | 0,20 | 0,45 |
| - переходной, Qt | 0,12 | 0,20 | 0,28 | 0,48 | 0,80 | 3,0 |
| - номинальный, Qn | 1,50 | 2,50 | 3,50 | 6,00 | 10,0 | 15,00 |
| - максимальный, Qmax | 3,00 | 5,00 | 7,00 | 12,00 | 20,00 | 30,00 |
| Порог чувствительности, м3/ч | 0,5 Qmin | |||||
| Пределы допускаемой относительной погрешности измерений объема воды, % - от наименьшего до переходного - от переходного до наибольшего | ±5 ±2 | |||||
| Наименование характеристики | Значение | |||||
| Модификация | «ДОН» Ду-15 | «ДОН» Ду-20 | «ДОН» Ду-25 | «ДОН» Ду-32 | «ДОН» Ду-40 | «ДОН» Ду-50 |
| Измеряемая среда | Вода питьевая по СанПиН 2.1.4.1074-0 | |||||
| Наименьшая цена деления, м3 | 0,0001 | |||||
| Емкость указателя счетного механизма, м3 | 99999,9999 | |||||
| Диапазон температуры измеряемой среды, °С | от +5 до +40 | |||||
| Давление измеряемой среды, МПа (бар), не более | 1,6 (16) | |||||
| Потеря давления, Мпа (бар), не более | 0,1 (1) | |||||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +5 до + 50 от 30 до 98 от 84 до 106,7 | |||||
| Габаритные размеры, мм, не более | ||||||
| - длинна | 165 | 195 | 225 | 230 | 245 | 280 |
| - ширина | 110 | 110 | 120 | 120 | 155 | 155 |
| - высота | 100 | 100 | 100 | 105 | 120 | 125 |
| Масса, кг, не более | 1.5 | 1.75 | 2.75 | 3.5 | 4.75 | 7.5 |
| Средний срок службы, лет, не менее | 12 | |||||
наносится на лицевую часть счетного механизма счетчика холодной воды «ДОН» флексографическим способом и на титульном листе паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик холодной воды «ДОН» | «ДОН» | 1 шт. |
| Паспорт | 1 экз. | |
| Методика поверки (по заказу) | МП 26.51.63-001-12153039-2019 | 1 экз. |
| Монтажный комплект | 1 шт. | |
| Упаковка | 1 шт. |
осуществляется по документу МП 26.51.63-001-12153039-2019 «Счетчики холодной воды «ДОН». Методика поверки», утвержденному ФБУ «Ростовский ЦСМ» 11.12.2019 г.
Основные средства поверки:
- рабочий эталон объемного расхода и объема жидкости 3-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, в диапазоне значений от порога чувствительности до 1,1 от номинального расхода поверяемого счетчика с соотношением пределов допускаемой погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3;
- рабочий эталон объемного расхода и объема жидкости 3-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, в диапазоне значений соответствующему диапазону расхода поверяемого счетчика на месте эксплуатации, с соотношением пределов допускаемой погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков холодной воды «ДОН», а также на свинцовую (пластмассовую) пломбу в соответствии с рисунком 2.
приведены в эксплуатационном документе
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ26.51.63-001-12153039-2019. Счётчики холодной воды «ДОН». Технические условия
