Толщиномеры покрытия RM 310, 78087-20

Назначение

Толщиномеры покрытия RM 310 (далее - толщиномеры) предназначены для измерений поверхностной плотности цинкового покрытия.

Описание

Принцип действия толщиномеров основан на методе рентгенофлуоресцентного анализа.

Интенсивность флуоресцентного излучения зависит от характеристики первичного излучения, от материала покрытия и материала основания, их способности возбуждения и поглощения первичного и флуоресцентного излучения.

Интенсивность флуоресцентного излучения измеряется ионизационными камерами, усиливается и передается в аналитическое электронное устройство, которое по заданному алгоритму рассчитывает поверхностную плотность покрытия.

Толщиномеры состоят из двух сканирующих рентгеновских головок, электронного аналитического оборудования, смонтированного в отдельном шкафу, станции оператора и блока охлаждения измерительных головок.

Компоненты каждой из двух сканирующих рентгеновских/флуоресцентных головок, предназначенных для измерений поверхностной плотности цинкового покрытия сверху и снизу листа, располагаются на сварном алюминиевом корпусе. В корпусе находятся источник рентгеновского излучения, состоящий из рентгеновских трубок, затвора и экранирующих устройств, узел высоковольтного оборудования и детекторы. Три детекторных устройства располагаются под разными углами к измеряемому участку поверхности. В каждом из них имеется камера с двойной изоляцией и различными фильтрами, позволяющими селективно измерять вторичное характеристическое излучение. Для охлаждения измерительных головок в корпусе предусмотрен специальный узел, состоящий из электронного автоматического регулятора температуры, прямоточного регулятора расхода, водяного резервуара и насоса для подачи охлаждающей жидкости.

Измерительные головки установлены на О-образном шасси. Толщиномеры работают с различными программами сканирования, которые выбирает оператор в меню на экране монитора станции оператора. Электронное аналитическое оборудование для управления сканирующим устройством смонтировано в отдельном шкафу.

Толщиномеры выпущены в следующих модификациях: RM 310 EC, RM 310 EW, RM 310 EC LE, которые отличаются применением толщиномера для различных технологических процессов:

EC - измерение в "холодной" части линии, после башни, перед намотчиком;

EW - измерение в "тёплой" части линии, на башне.

Дополнительное обозначение LE означает работу на низких мощностях рентгеновского излучения.

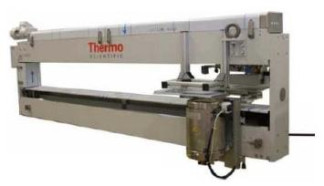

Общий вид толщиномеров представлен на рисунке 1.

Пломбирование толщиномеров не предусмотрено.

Программное обеспечение

Толщиномеры имеют программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1. ПО позволяет управлять процессом измерений, а также осуществляет обработку, хранение и визуализацию результатов измерения.

Программа EPOS представляет собой интерфейс между оператором и толщиномером, работает на ПК с операционной системой Windows, соединенном через сеть Ethernet с измерительными каналами толщиномера.

Статистические данные результатов измерений поверхностной плотности покрытия рулонов сохраняются в базе данных в виде протоколов, могут представляться в числовом и в графическом виде, а также отображаться на мониторе в режиме текущего времени.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 100-261-2019 «ГСИ. Толщиномеры покрытия RM 310. Методика поверки», утвержденному ФГУП «УНИИМ» 17 декабря 2019 г.

Основные средства поверки:

- стандартные образцы поверхностной плотности цинковой пленки на стали (комплект Zn/Fe) ГСО 9274-2008, диапазон значений поверхностной плотности цинкового покрытия на стали от 30 до 300 г/м , границы допускаемых значений относительной погрешности ±3,4 % при доверительной вероятности 0,95 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к толщиномерам покрытия RM 310

Приказ Федерального агентства по техническому регулированию и метрологии № 2089 от 28.09.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений поверхностной плотности и массовой доли элементов в покрытиях»
