Номер в госреестре | 78090-20 |
Наименование СИ | Термопреобразователи сопротивления |
Обозначение типа СИ | 50 |
Изготовитель | "TC Ltd.", Великобритания |
Год регистрации | 2020 |
Срок свидетельства | 22.04.2025 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Термопреобразователи сопротивления 50 (далее - термопреобразователи) предназначены для измерений температуры жидких и газообразных сред, в том числе коррозийных.
Принцип действия термопреобразователей основан на свойстве платины изменять электрическое сопротивление с изменением температуры.
Основной частью термопреобразователей является сенсорный элемент из платиновой проволоки, помещенный в полужесткую минеральную изолированную, заполненную оксидом магния, трубу из нержавеющей стали.
Термопреобразователи сопротивления 50 выпускаются в модификациях 57 и 58, отличающихся конструктивными особенностями, габаритными размерами и массой. Термопреобразователи модификации 57 выпускаются с защитными гильзами, кабельным вводом или закрытой соединительной головкой, а термопреобразователи модификации 58 -пружинные с закрытой соединительной головкой.
Структура условного обозначения термопреобразователей модификации 58:
58 (IS) - □ - □ - □ - □ - □ - □ - □ - □ - □ - □ - □ - EAC
1 2 3 4 5 6 7 8 9 10 11 12 13
1 - наличие или отсутствие индекса, обозначающего взрывобезопасное исполнение подгруппы Ex ia и Ex ib;
2 - индекс, обозначающий количество чувствительных элементов:
1 - один;
2 - два;
3 - три;
3 - индекс, обозначающий длину монтажной части (до 200000 мм по заказу);
4 - индекс, обозначающий диаметр монтажной части:
3.0mm - 3 мм;
3.2mm - 3.2 мм;
4.5mm - 4,5 мм;
4.75mm - 4.75 мм;
6.0mm - 6 мм;
6.35mm - 6.35 мм;
8.0mm - 8 мм;
5 - индекс, обозначающий схему соединения:
2 - двухпроводная;
3 - трехпроводная;
4 - четырехпроводная;
6 - индекс, обозначающий тип соединительной головки:
CE22 - закрытая соединительная головка из литого сплава с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;
CE22B - закрытая соединительная головка из литого сплава (в голубом цвете) с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;
СЕ22S - закрытая соединительная головка из нержавеющей стали с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;
7 - индекс, обозначающий длину подвижной монтажной части (от соединительной головки до резьбового соединения);
8 - индекс, обозначающий тип чувствительного элемента:
R100 - Pt100;
R1000 - Pt1000;
9 - индекс, обозначающий класс допуска по ГОСТ 6651-2009: АА, А или В;
10 - индекс, обозначающий тип и размер резьбового соединения (12Т, 12Р, 12N или М20);
11 и 12 - индексы, обозначающие дополнительные опции (при наличии);
13 - индекс EAC, подтверждающий соответствие заявленным Ex-маркировкам.
Структура условного обозначения термопреобразователей модификации 57:
57 (IS) - □ - □ - □ - □ - □ - □ - □ - □ - □ - EAC 1 2 3 4 5 6 7 8 9 10 11
1 - наличие или отсутствие индекса, обозначающего взрывобезопасное исполнение подгруппы Ex ia и Ex ib;
2 - индекс, обозначающий количество чувствительных элементов:
1 - один;
2 - два;
3 - три;
3 - индекс, обозначающий диаметр монтажной части:
3.0mm - 3 мм;
3.2mm - 3.2 мм;
4.5mm - 4,5 мм;
4.75mm - 4.75 мм;
6.0mm - 6 мм;
6.35mm - 6.35 мм;
8.0mm - 8 мм;
4 - индекс, обозначающий схему соединения:
2 - двухпроводная;
3 - трехпроводная;
4 - четырехпроводная;
5 - индекс, обозначающий длину монтажной части (до 200000 мм по заказу);
6 - индекс, обозначающий тип соединения:
CE4CL(А) - защитная гильза с резьбовым соединением;
СЕ20 - кабельный ввод с подпружиненной вставкой для подключения к стандартной клеммной головке;
CE22 - закрытая соединительная головка из литого сплава с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;
CE22B - закрытая соединительная головка из литого сплава (в голубом цвете) с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;
СЕ22S - закрытая соединительная головка из нержавеющей стали с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;
CE27 - закрытая двойная соединительная головка из литого сплава с двумя кабельными вводами под прямым углом друг к трубному вводу, с керамическим клеммным блоком;
SFSM(SFBM)xx-xxCBEX - защитная гильза с уплотнительным соединением (сальником) и соединительными проводами;
7 - индекс, обозначающий тип чувствительного элемента:
R100 - Pt100;
R1000 - Pt1000;
8 - индекс, обозначающий класс допуска по ГОСТ 6651-2009: АА, А или В;
9 и 10 - индексы, обозначающие дополнительные опции (при наличии);
11 - индекс EAC, подтверждающий соответствие заявленным Ex-маркировкам. Общий вид термопреобразователей представлен на рисунке 1.
е) модификация 57 с соединением SFSM(SFBM)xx-xxCBEX
ж) модификации 57 и 58 с соединением СЕ22S з) модификация 58 с соединением СЕ22

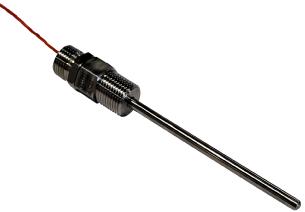

Рисунок 1 - Общий вид термопреобразователей
Пломбирование термопреобразователей не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики термопреобразователей
Наименование характеристики | Значение |
Диапазон измерений температуры, оС | от -200 до +600 |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100; Pt1000 |
Номинальное значение сопротивления при температуре 0 оС (R0), Ом | 100; 1000 |
Температурный коэффициент сопротивления а, оС-1 | 0,00385 |
Класс допуска по ГОСТ 6651-2009 | АА; А; В |
Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте в зависимости от класса допуска и диапазона измеряемых температур по ГОСТ 6651-2009, °С: - для класса допуска АА - для класса допуска А - для класса допуска В | ±(0,1+0,0017|t|)* ±(0,15+0,002- |t|)* ±(0,30+0,005- |t|)* |
* t - значение измеряемой температуры. |
Наименование характеристики | Значение для модификации | |
57 | 58 | |
Габаритные размеры (диаметр х длина), мм, не более | 119 х 200000 | 100 х 200000 |
Длина монтажной части, мм, не более | 200000 | 200000 |
Диаметр монтажной части, мм | от 3 до 8 | от 3 до 8 |
Масса, кг | от 0,05 до 145* | от 1 до 65* |
Рабочие условия измерений: - температуры окружающего о/~' воздуха, С - относительная влажность воздуха, %, не более | от -52 до +60 90 | |
Степень защиты по ГОСТ 14254-2015 | IP64 | |
Маркировка взрывозащиты | 1Ex d IIC T6.. ,T1 Gb / Ex tb IIIC T80°C.. ,T440°C Db 1Ex ib IIC T6.T1 Gb / Ex ib IIIC T80°C.. ,T440°C Db 1Ex ia IIC T6.T1 Ga / Ex ia IIIC T80°C.T440°C Da | |
Средний срок службы, лет, не более | 10 | |
Средняя наработка на отказ, ч | 50 000 | |
* В зависимости от материала и длины монтажной части. |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность термопреобразователей
Наименование | Обозначение | Количество |
Термопреобразователь сопротивления | 57 или 58 | 1 шт. |
Паспорт | - | 1 экз. |
Потребительская тара | - | 1 шт. |
осуществляется по документу ГОСТ 8.461-2009 «Государственная система обеспечения единства измерений (ГСИ). Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- калибратор температуры ЭЛЕМЕР-КТ-150К (регистрационный номер в Федеральном информационном фонде 60979-15);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления 50
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
Зарегистрировано поверок | 69 |
Поверителей | 1 |
Актуальность данных | 17.11.2024 |
