| Номер в госреестре | 78092-20 |
| Наименование СИ | Модули расширения |
| Обозначение типа СИ | G |
| Изготовитель | Общество с ограниченной ответственностью «Унискан» (ООО «Унискан»), г. Новосибирск |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули расширения G (далее по тексту - модули) предназначены для автоматического непрерывного измерения объемной доли сероводорода, диоксида серы, диоксида углерода, диоксида азота и озона в атмосферном воздухе.
Модули представляют собой стационарные автоматические многоканальные приборы непрерывного действия с диффузионным отбором газовой пробы.
Принцип работы модулей основан на электрохимическом методе определения массовых концентраций веществ в газовоздушной среде. Контролируемый газ через воздуховоды попадает на рабочий электрод. Высвобождающиеся при этом электроны проходят через электролит и эталонный электрод и формируют во внешней цепи сигнал постоянного тока. Величина этого сигнала прямо пропорциональна концентрации контролируемого газа.
Конструктивно модули выполнены одним блоком во влагозащищённом исполнении. Газовые тракты размещены в нижней плоскости модулей так, что при штатной установке попадание через них влаги внутрь модулей исключено. Тракты защищены фильтрами, предотвращающими попадание пыли и грязи внутрь модулей, но не мешающими свободному поступлению воздуха и диффузированных в нём газов на чувствительные элементы сенсоров.
Корпус модулей защищает находящиеся внутри чувствительные элементы от прямого солнечного света и дождя. Модули предназначены как для работы в помещениях, так и на улице. Дополнительной защиты устройства от солнечных лучей и влаги не требуется.
Модули расширения G выпускаются в двух исполнениях: модули расширения G в исполнении G1 могут измерять до 3 компонентов одновременно, модули расширения G2 в исполнении G2 до 2-х.
Измерения происходят независимо от оператора и устанавливаются автономно. Результаты измеренной концентрации определяемого компонента передаются на внешнее устройство в виде цифрового сигнала через интерфейс RS-485. Питание модуля осуществляется от переменного тока через сетевой адаптер.
Общий вид модулей приведен на рисунках 1-2.
Опломбирование модулей от несанкционированного доступа не предусмотрено.

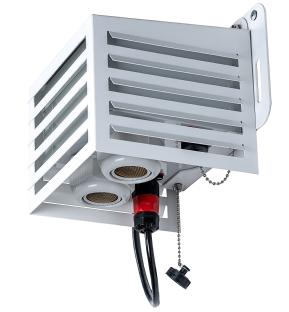

Рисунок 1 - Общий вид модулей Рисунок 2 - Общий вид модулей
расширения G в исполнении G2 расширения G в исполнении G1
Модули имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в модули на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части модуля;
- проведение настройки модуля;
- формирование цифрового выходного сигнала;
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ExtentionModule |
| Номер версии (идентификационный номер) ПО | Не ниже 1.1.40 |
| Цифровой идентификатор ПО | CB825F73EDAD004C545EB7CDE556348C |
| Алгоритм расчета цифрового идентификатора ПО | MD5 |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Влияние встроенного программного обеспечения модулей учтено при нормировании метрологических характеристик. Модули имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты -«средний» по Р 50.2.077-2014
Основные метрологические и технические характеристики приведены в таблицах 2-4.
| Определяемый компонент | Диапазоны измерений, мг/м3 | Пределы допускаемой погрешности, % | Предел допускаемог о времени установлени я показаний Т0,9Д, с | |
| приведенной^ (у) | относительной (5) | |||
| Диоксид азота NO2 | от 0 до 0,100 включ. | ±25 | - | 120 |
| св 0,100 до 0,800 | - | ±25 | ||
| Озон 03 | от 0 до 0,080 включ. | ±25 | - | 120 |
| св 0,080 до 0,500 | - | ±25 | ||
| Оксид углерода C0 | от 0 до 1 включ. | ±25 | - | 120 |
| св 1 до 50 | - | ±25 | ||
| 1) Приведенная погрешность нормирована к верхнему значению диапазона измерений | ||||
Таблица 3 - Основные метрологические характеристики модулей расширения G в исполнении G2
| Определяемый компонент | Диапазоны измерений, мг/м3 | Пределы допускаемой погрешности, % | Предел допускаемог о времени установлени я показаний Т0,9Д, с | |
| приведенной1) (Y) | относительной (5) | |||
| Сероводород H2S | от 0 до 0,008 включ. | ±25 | - | 120 |
| св 0,008 до 0,600 | - | ±25 | ||
| Диоксид серы SO2 | от 0 до 0,100 включ. | ±25 | - | 120 |
| св 0,100 до 2,2 | - | ±25 | ||
| 1) Приведенная погрешность нормирована к верхнему значению диапазона измерений | ||||
Таблица 4 - Основные технические характеристики модулей
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахдлина), мм, не более | 255x205x205 |
| Масса, кг, не более | 3,0 |
| Расход анализируемого компонента, дм3/мин, не более | 2,0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха (без конденсации влаги), %, не более | от -40 до +50 95 |
| Время прогрева, ч, не более | 4 |
| Степень защиты по ГОСТ 14254-2015 | IP53 |
| Напряжение питания постоянного тока, В | 12 |
| Потребляемая мощность, В-А, не более | 25 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Срок службы, лет, не менее | 5 |
наносится типографским способом на титульный лист паспорта.
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль расширения G: Модуль расширения G1 или Модуль расширения G2 | УНСЛ.421323.1000 УНСЛ.421323.2000 | 1 шт. |
| Сетевой адаптер | — | 1 шт. |
| Сервисный кабель модулей расширения G1 и G2 | УНСЛ.421323.1600 | 1 шт. |
| Кабель подключения внешних модулей | УНСЛ.421451.1960 | 1 шт. |
| Персональный компьютер (ноутбук)* | — | 1 шт. |
| Программное обеспечение «ExtentionModuleDataViewer» | — | 1 шт. |
| Руководство по эксплуатации | УНСЛ.421323.1000РЭ или УНСЛ.421323.2000РЭ** | 1 экз. |
| Паспорт | УНСЛ.421323.1000ПС или УНСЛ.421323.2000ПС** | 1 экз. |
| Методика поверки | МП-ИНС-12/9-2019 | 1 экз. |
| * В соответствии с заказом ** Определяется исполнением модуля расширения G | ||
осуществляется по документу МП-ИНС-12/9-2019 «Модули расширения G. Методика поверки», утвержденному ООО «ИНЭКС СЕРТ» 17 октября 2019 г.
Основные средства поверки:
- Стандартные образцы состава газовые смеси в баллонах под давлением ГСО 10597-2015, ГСО 10749-2016;
- Генератор озона ГС 7601 (рег. № 13298-92);
- Рабочий эталон 1 разряда по Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (рег. № 62151-15);
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт средства измерений.
отсутствуют.
Приказ Федерального агентства по техническому регулированию и метрологии от
14 декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.53-002-42202516-2019 Модули расширения G. Технические условия
