| Номер в госреестре | 78105-20 |
| Наименование СИ | Приборы автоматизированные для измерения удельного электрического сопротивления образцов керна |
| Обозначение типа СИ | ПИК-УЭС |
| Изготовитель | Акционерное общество «Геологика» (АО «Геологика»), г. Новосибирск |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы автоматизированные для измерения удельного электрического сопротивления образцов керна ПИК-УЭС (далее - приборы) предназначены для измерений удельного электрического сопротивления образцов керна в атмосферных условиях.
Принцип действия прибора основан на измерении электрического тока, проходящего через образец керна горной породы с известными линейными размерами.
Прибор состоит из цифрового измерителя LCR, блока измерения керна, блока измерения флюидов, блока управления и сбора данных. Компоненты системы соединены с цифровым измерителем LCR через блок сбора данных.
Управление работой прибора, сбор, хранение данных и расчеты осуществляются при помощи персонального компьютера и программного обеспечения.
Общий вид прибора, обозначение места нанесения знака поверки представлены на рисунке 1.

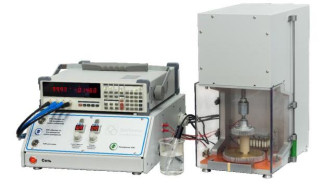

Рисунок 1 - Общий вид прибора автоматизированного для измерения удельного электрического сопротивления образцов керна ПИК-УЭС, обозначение места нанесения знака поверки: А) блок измерения керна; Б) блока измерения флюидов; В) блока управления и сбора
данных; Д) цифровой измеритель LCR.
Приборы оснащены встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Уровень защиты программного обеспечения приборов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПИК-УЭС |
| Номер версии (идентификационный номер) ПО | не ниже 1.1 |
| Цифровой идентификатор | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений удельного электрического сопротивления, Омм | от 0,0002 до 12 000 |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений удельного электрического сопротивления, % | 1,0 |
| Пределы допускаемой относительной погрешности измерений удельного электрического сопротивления, % | ±4,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр исследуемых образцов для схем измерений, мм - 4-х электродная - 2-х электродная | от 25 до 38 до 100 |
| Длина исследуемых образцов, мм, не более | 110 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 ± 22 50 ± 1 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 500 600 1000 |
| Масса, кг, не более | 60 |
| Условия эксплуатации: о/"ч - температура окружающей среды, С - относительная влажность, % | от +15 до +25 от 20 до 80 |
| Средний срок службы, лет, не менее | 8 |
наносится на лицевую панель прибора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Прибор автоматизированный для измерения удельного электрического сопротив ления образцов керна | ПИК-УЭС | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Программное обеспечение | ПИК-УЭС | 1 шт. |
| Руководство по эксплуатации | ГЕОЛ.503.00.00.000 РЭ | 1 экз. |
| Руководство оператора | 643.ГЕОЛ.00004-01 34 01 | 1 экз. |
| Методика поверки | МП 11-251-2019 | 1 экз. |
осуществляется по документу МП 11-251-2019 «ГСИ. Приборы автоматизированные для измерения удельного электрического сопротивления образцов керна ПИК-УЭС. Методика поверки», утвержденному ФГУП «УНИИМ» от «17» января 2020 г.
Основные средства поверки:
- стандартные образцы удельной электрической проводимости керна горных пород (комплект) ГСО 11388-2019/ГСО 11397-2019 (аттестованные значения удельного электрического сопротивления от 0,000234 до 11824 Омм, границы допускаемой относительной погрешности аттестованного значения при Р=0,95 ± 1,0 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть прибора, как показано на рисунке 1.
Приведены в эксплуатационном документе.
Технические условия ГЕОЛ.410670.001 ТУ «Оборудование испытательное лабораторное по изучению керна, флюидов и пропантов ПИК» изготовителя АО «Г еологика» (Россия)
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
