| Номер в госреестре | 78112-20 |
| Наименование СИ | Системы испытаний и поиска повреждений кабелей |
| Обозначение типа СИ | Surgeflex, Centrix |
| Изготовитель | "Seba Dynatronic Mess- und Ortungstechnik GmbH", Германия (Филиал завода-изготовителя: "Hagenuk KMT Kabelmesstechnik GmbH", Германия) |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы испытаний и поиска повреждений кабелей Surgeflex, Centrix (далее по тексту -системы) предназначены для воспроизведения напряжения постоянного тока, импульсного напряжения, измерений сопротивления изоляции.
Принцип действия систем основан на преобразовании напряжения сети питания в высокое напряжение постоянного тока или импульсное напряжение.
Выходное напряжение систем формируется высоковольтным трансформатором, подключенным к выходу регулируемого автотрансформатора, которым величина выходного напряжения может устанавливаться от нулевого до максимального. Высоковольтный трансформатор имеет несколько изолированных друг от друга обмоток высокого напряжения, каждая из которых через однополупериодный выпрямитель подключена к отдельному импульсному конденсатору. Импульсные конденсаторы соединяются друг с другом через переключатель диапазонов.
Основная область применения систем: формирование электромагнитных и акустических волн для поиска и определения расположения повреждений в силовых кабелях.
Системы могут функционировать в трех режимах: воспроизведение напряжения постоянного тока, воспроизведение одиночных или повторяющихся импульсов напряжения.
Системы формируют напряжение постоянного тока или импульсное напряжение с крутым фронтом, которые используются для осуществления пробоя кабеля в месте повреждения. Пробой вызывает электрический ток в месте повреждения кабеля, генерирующий электромагнитные и акустические волны, распространяющиеся от места повреждения кабеля. Эти волны обнаруживаются на поверхности земли с помощь приборов, предназначенных для точной локации мест повреждения по электромагнитным и акустическим колебаниям. Кроме этого, локализация повреждений может быть проведена собственно системой методами рефлектометрии с помощью входящего в состав систем рефлектометра.
Системы Surgeflex состоят блока высоковольтного SPG и рефлектометра портативного Teleflex SX (регистрационный номер в Федеральном информационном фонде № 56374-14).
В зависимости от модификации, системы Surgeflex комплектуются блоками SPG следующих модификаций: SPG 5-1000, SPG 8-1000, SPG 12, SPG 16, SPG 32, SPG 40.
Системы Surgeflex выпускаются в следующих модификациях: Surgeflex 5-1000, Surgeflex 8-1000, Surgeflex 12, Surgeflex 16, Surgeflex 32, Surgeflex 40, отличающихся значением выходного испытательного напряжения (блоком SPG), габаритными размерами, массой.
Все модификации систем Surgeflex смонтированы на двухколесных тележках с ручкой для перевозки. Блоки SPG выполнены в металлических корпусах. На лицевых панелях расположены органы управления и индикации. На задних панелях - высоковольтные выходы, разъем сети питания, клеммы заземления. По бокам корпуса размещены ручки для переноски. Рефлектометры портативные Teleflex SX размещены в полипропиленовом корпусе, закрываемом крышкой.

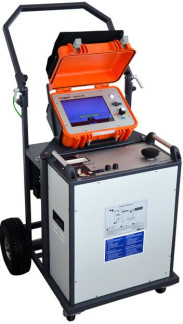

Общий вид систем Surgeflex представлен на рисунках 1-5. Обозначение места нанесения знака поверки представлено на рисунках 1 - 2.
Системы Centrix состоят из блока высоковольтного и рефлектометра портативного Teleflex SX (регистрационный номер в Федеральном информационном фонде № 56374-14).
В отличие от систем Surgeflex системы Centrix представляют собой вариант для размещения в кузове передвижных испытательных лабораторий на базе автомобильного шасси.
Общий вид систем Centrix представлен на рисунке 6.
Пломбирование систем испытаний и поиска повреждения кабелей Surgeflex, Centrix не предусмотрено.
1) Высоковольтный отсек;
2) Отсек оператора;
3) Разделительная стенка между высоковольтным отсеком и отсеком оператора;
4) Барабаны с кабелями высокого напряжения;
5) Штекерная высоковольтная панель;
6) Низковольтные барабаны: сеть, защитный провод, кабель измерений аварийного потенциала;
7) Высоковольтный узел;
8) Центральная панель управления.
отсутствует.
Таблица 1 - Метрологические характеристики систем Surgeflex
| Наименование характеристики | Значение для модификаций | ||
| Surgeflex 5-1000 | Surgeflex 8-1000 | Surgeflex 12 | |
| Диапазон воспроизведения напряжения постоянного тока, кВ 1) | от 0 до 5 | от 0 до 8 | от 0 до 17 |
| Поддиапазоны воспроизведения импульсного напряжения, кВ | от 0 до 2 от 0 до 4 | от 0 до 2 от 0 до 4 | от 0 до 3 от 0 до 6 от 0 до 12 |
| Пределы допускаемой относительной погрешности воспроизведения напряжения, % | ±1,5 | ||
| Частота следования импульсов, имп./мин | от 3 до 20 | от 3 до 10 | |
| Примечание - 1) положительной и отрицательной полярности | |||
| Наименование характеристики | Значение для модификаций | ||
| Surgeflex 16 | Surgeflex 32 | Surgeflex 40 | |
| Диапазон воспроизведения напряжения постоянного тока, кВ 1) | от 0 до 24 | от 0 до 32 | от 0 до 40 |
| Поддиапазоны воспроизведения импульсного напряжения, кВ | от 0 до 4 от 0 до 8 от 0 до 16 | от 0 до 4 от 0 до 8 от 0 до 16 от 0 до 32 | от 0 до 3 2) или от 0 до 4 2) от 0 до 6 2) или от 0 до 8 2) от 0 до 12,5 или от 0 до 16 от 0 до 25 или от 0 до 32 |
| Пределы допускаемой относительной погрешности воспроизведения напряжения, % | ±1,5 | ||
| Частота следования импульсов, имп./мин | от 3 до 10 | ||
| Пределы измерений сопротивления изоляции, Ом | - | - | 0 ; 0 ОС |
| Пределы допускаемой относительной погрешности измерений сопротивления изоляции, % | - | - | ±10 |
| Напряжение постоянного тока при измерении сопротивления изоляции, В | - | - | 1000; 5000 |
| Примечания 1) положительной и отрицательной полярности; 2) опционально | |||
Таблица 3 - Метрологические характеристики систем Centrix
| Наименование характеристики | Значение |
| Диапазон воспроизведения напряжения постоянного тока, кВ 1) | от 0 до 40 (от 0 до 80) 2) |
| Поддиапазоны воспроизведения импульсного напряжения, кВ | от 0 до 2 2); от 0 до 4; от 0 до 8; от 0 до 16; от 0 до 32; св. 32 до 60 2) |
| Пределы допускаемой относительной погрешности воспроизведения напряжения, % | ±2,5 |
| Частота следования импульсов, имп./мин | от 3 до 30 |
| Диапазоны измерений сопротивления изоляции, Ом 2) | от 1 до 2-103 3) от 1-103 до 2-109 4) |
| Пределы допускаемой относительной погрешности измерений сопротивления изоляции, % 2) | ±10 |
| Напряжение постоянного тока при измерении сопротивления изоляции, В 2) | 6; 500; 1000 |
| Примечания 1) положительной и отрицательной полярности; 2) опционально; 3) при напряжении 6 В; 4) при напряжениях 500 и 1000 В | |
| Наименование характеристики | Значение для модификаций | ||
| Surgeflex 5-1000 | Surgeflex 8-1000 | Surgeflex 12 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50/60 | ||
| Габаритные размеры, мм, (длинахширинахвысота): - блок высоковольтный SPG - рефлектометр портативный Teleflex SX | 520x430x560 | 520x430x560 362x306x195 | 800x800x1280 362x306x195 |
| Масса, кг: - блок высоковольтный - рефлектометр портативный Teleflex SX | 45 | 45 10 | 135 10 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +50 90 | ||
| Средний срок службы, лет | 10 | ||
| Таблица 5 - Основные технические характеристики систем Surgeflex (продолжение) | |||
| Наименование характеристики | Значение для модификаций | ||
| Surgeflex 16 | Surgeflex 32 | Surgeflex 40 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50/60 | ||
| Габаритные размеры, мм, (длинахширинахвысота): - блок высоковольтный SPG - рефлектометр портативный Teleflex SX | 800x800x1280 362x306x195 | 800x800x1280 362x306x195 | 545x430x1050 362x306x195 |
| Масса, кг: - блок высоковольтный SPG - рефлектометр портативный Teleflex SX | 135 10 | 140 10 | 116 10 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +50 90 | ||
| Средний срок службы, лет | 10 | ||
| Таблица 6 - Основные технические характе | ристики систем Centrix | ||
| Наименование характеристики | Значение | ||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50/60 | ||
| Габаритные размеры, мм, (длинахширинахвысота) | 1500x1300x1250 | ||
| Масса, кг | 520 | ||
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +50 90 | ||
| Средний срок службы, лет | 10 | ||
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система испытаний и поиска повреждений кабелей Surgeflex, Centrix (модификация по заказу) | - | 1 шт. |
| Кабель высоковольтный | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Кабель заземления | - | 1 шт. |
| Сумка для принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 206.1-146-2019 | 1 экз. |
осуществляется по документу МП 206.1-146-2019 «Системы испытаний и поиска повреждений кабелей Surgeflex, Centrix. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.08.2019 г. Основные средства поверки:
- делитель напряжения ДН-50э (регистрационный номер в Федеральном информационном фонде № 54883-13);
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде № 52147-12);
- магазин сопротивлений высокоомный RCB-3 (регистрационный номер в Федеральном информационном фонде № 24500-03);
- магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде № 6332-77).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель блока высоковольтного и (или) свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам испытаний и поиска повреждений кабелей Surgeflex, Centrix
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
