Государственный реестр средств измерений

Комплекс программно-аппаратный АСК-Громкость-М, 78117-20

Комплекс программно-аппаратный «АСК-Громкость-М» (далее - комплекс) предназначен для измерений амплитуды сигналов напряжения переменного тока (в том числе, представленных в цифровом аудиоформате) и определения разности уровней интегральной громкости.
Карточка СИ
Номер в госреестре 78117-20
Наименование СИ Комплекс программно-аппаратный
Обозначение типа СИ АСК-Громкость-М
Изготовитель ООО "Автоматизированные системы контроля Экспресс", г.Москва
Год регистрации 2020
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Комплекс программно-аппаратный «АСК-Громкость-М» (далее - комплекс) предназначен для измерений амплитуды сигналов напряжения переменного тока (в том числе, представленных в цифровом аудиоформате) и определения разности уровней интегральной громкости.

Описание

Принцип действия комплекса основан на последовательном цифро-аналоговом и аналого-цифровом преобразовании сигналов напряжения переменного тока, измерении их амплитуды и цифровой обработке результатов измерений для оценки интегральных уровней громкости.

Комплекс состоит из базового блока (шасси) с установленными цифро-аналоговыми преобразователями (ЦАП) NI 9260, преобразователем напряжения измерительным аналогоцифровым модульным NI 9234, контроллером и специализированным программным обеспечением. Контроллер базового блока снабжен сетевым интерфейсом Ethernet и сетевым адаптером питания.

Цифровая обработка и вычисление мгновенных и интегральных уровней громкости проводится в соответствии с Рекомендациями в области нормирования звуковых сигналов в телерадиовещании, утверждёнными приказом Минкомсвязи России от 21.05.2015 г. № 171.

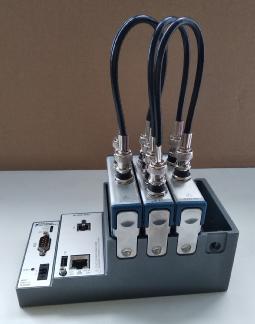

Общий вид комплекса с указанием места нанесения наклейки со знаком утверждения типа и места пломбировки от несанкционированного доступа представлены на рисунке 1.

Программное обеспечение

Для управления режимами работы комплекса и обработки измерительных сигналов применяется встроенное программное обеспечение (ПО) «ACS Loudness-M.rtexe».

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ACS Loudness-M.rtexe

Номер версии (идентификационный номер) ПО

ver. 2.00

Цифровой идентификатор ПО

B436162D

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон входных напряжений переменного тока в диапазоне частот от 20 Гц до 20 кГц, В

±5

Пределы допускаемой относительной погрешности преобразования напряжения на частотах от 10 Гц до 1 кГц

±(0,48+0,2/U)*

Диапазон измерений интегральной громкости сигнала, дБ отн. 5 В

от -3 до -40

Пределы допускаемой абсолютной погрешности измерений интегральной громкости сигнала длительностью от 5 до 1800 с, дБ

±0,2

Диапазон частот, Гц

от 20 до 20000

Диапазон измерений разности уровней интегральной громкости, дБ отн. 5 В

от -37 до +37

Пределы допускаемой абсолютной погрешности измерений разности уровней интегральной громкости сигнала длительностью от 5 до 1800 с, дБ

±0,4

* где U - амплитуда входного сигнала, В

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 198 до 242

- частота переменного тока, Гц

от 48 до 52

Габаритные размеры, см, не более:

- длина

34,0

- ширина

20,4

- высота

20,0

Масса, кг, не более

5

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность окружающего воздуха, %

от 30 до 80

- атмосферное давление, мм рт. ст.

от 650 до 800

Знак утверждения типа

наносится на переднюю панель комплекса в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Таблица 4 - Комплектность комплекса

Наименование

Обозначение

Количество

1 Комплекс программно-аппаратный в составе:

1.1    Шасси со встроенным контроллером

1.2    Цифро-аналоговый преобразователь

1.3    Преобразователь напряжения измерительный аналого-цифровой модульный

«АСК-Громкость-М» cRIO NI9260

NI9234

1    шт.

2    шт.

1 шт.

2 Источник питания

-

1 шт.

3 Руководство по эксплуатации

ВРПШ.468157001 РЭ

1 экз.

4 Формуляр

ВРПШ.468157.001.ФО

1 экз.

5 Методика поверки

340-1126-19 МП

1 экз.

Поверка

осуществляется по документу 340-1126-19 МП «Комплекс программно-аппаратный «АСК-Громкость-М». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 26.11.2019. Основные средства поверки:

-    генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер 45344-10 в Федеральном информационном фонде);

-    мультиметр 3458А (регистрационный номер 25900-03 в Федеральном информационном фонде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя
