Генераторы сигналов специальной формы MFG-72000, 78118-20

Генераторы сигналов специальной формы серии MFG-72000 (далее по тексту -генераторы) предназначены для генерации периодических смодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.

Документы

Описание типа

Карточка СИ

Номер в госреестре	78118-20
Наименование СИ	Генераторы сигналов специальной формы
Обозначение типа СИ	MFG-72000
Изготовитель	"Good Will Instrument Co., Ltd.", Тайвань
Год регистрации	2020
Срок свидетельства	27.04.2025
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия генераторов основан на технологии прямого цифрового синтеза (DDS). Это позволяет получать стабильные, высокоточные сигналы с низким коэффициентом гармоник, формировать сигналы произвольной формы.

Конструктивно генераторы выполнены в виде настольного лабораторного прибора с питанием от сети переменного тока.

На передней панели генераторов находится цветной жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор и цифровая клавиатура. В нижней правой части передней панели расположены выходные разъемы основных каналов и разъем USB.

На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы USB и LAN для связи с персональным компьютером, входной разъем встроенного частотомера для контроля частоты сигнала, разъемы входа сигнала внешней модуляции и сигнала запуска.

Генераторы имеют следующие модификации: MFG-72110, MFG-72120, MFG-72120MA, MFG-72130M, MFG-72260M, MFG-72230M, MFG-72260MRA, MFG-72260MFA, MFG-72160MR, MFG-72160MF, которые отличаются верхней границей диапазона частот, количеством выходных каналов и кнопок управления на лицевой панели, и количеством разъемов входов-выходов на задней панели.

Все модификации генераторов, кроме MFG-72110 и MFG-72120, оснащены встроенным частотомером до 150 МГц. Модификации MFG-72120MA, MFG-72260MFA, MFG-72260MRA имеют дополнительно вход и выход усилителя сигнала.

Генераторы могут быть оснащены следующими опциями:

- опции 100, 101: опции термостатированного внутреннего опорного генератора с улучшенной долговременной стабильностью по частоте.

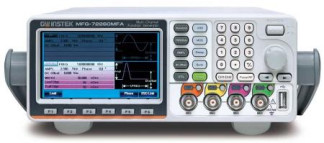

Общий вид генераторов и место нанесения знака утверждения типа приведены на рисунках 1 - 3. Вид задней панели и место опломбирования генераторов от несанкционированного доступа приведены на рисунке 4. Пломба наносится на один из крепежных винтов на задней панели корпуса генераторов. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

000 (_)

<0 0 © 00©

0 0© .

CD ©0© CD

СЕ) ^ ^ (|)

СЕ) ©Q@

CD GD

G3 00© (—) 00"

Программное обеспечение

Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.

Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MFG
Номер версии (идентификационный номер ПО)	не ниже 2.00

Технические характеристики

Таблица 2 - Метрологические характеристики основных каналов (СН1 и СН2)

Наименование характеристики	Значение
Модификация	MFG-72110	MFG-72120	MFG- 72120MA	MFG- 72130M, MFG- 72230M	MFG- 72160MF, MFG- 72260M	MFG- 72160MR, MFG- 72260MFA, MFG- 72260MRA
Диапазон частот, Гц, для форм сигнала: синусоидальной	от 110-6 до 1107	от 110-6 до 2107	от 110-6 до 2107	от 110-6 до 3 107	от 110-6 до 6107	от 110-6 до 6107
прямоугольной	от 110-6 до 1107	от 110-6 до 2107	от 110-6 до 2107	от 110-6 до 2,5107	от 110-6 до 2,5107	от 110-6 до 2,5107
треугольной (пилообразной)	от 110-6 до 1106	от 110-6 до 1106	от 110-6 до 1106	от 110-6 до 1106	от 110-6 до 1106	от 110-6 до 1106
импульсной	от 110-6 до 2,5107	от 110-6 до 2,5107	от 110-6 до 2,5107	от 110-6 до 2,5107	от 110-6 до 2,5107	от 110-6 до 2,5107
Количество каналов: - для модификаций MFG-72110, MFG-72120, MFG-72120, MFG-72130M, MFG-72160MF, MFG-72160MR
- для модификаций MFG-72230M, MFG-72260M, MFG-72260MFA, MFG-72260MRA			2
Разрешающая способность, мкГц	1

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности установки частоты стандартное исполнение опция 100 опция 101	±2 10-5 ±2 10-7 ±5 10-8
Диапазон установки уровня выходного сигнала, Вп-п, на нагрузке 50 Ом без нагрузки	от 110-3 до 10 от 210-3 до 20
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, Вп-п, (синусоидальная форма, частота 1 кГц, постоянное смещение 0 В)	±(0,02U+110-3)
Неравномерность амплитудночастотной характеристики (АЧХ) выходного сигнала, дБ, (синусоидальная форма, относительно 1 кГц, при выходном напряжении > 0,5 Вп-п, на нагрузке 50 Ом), в диапазонах частот: от 0 до 1 МГц включ. св. 1 до 50 МГц включ. св. 50 до 60 МГц включ.	±0,1 ±0,3 ±1,5
Диапазон установки напряжения постоянного смещения (пиковое значение AC+DC), Вп, на нагрузке 50 Ом без нагрузки	±5 ±10
Выходное сопротивление, Ом	50
Пределы допускаемой абсолютной погрешности установки напряжения постоянного смещения, В	±(0,01-1^1+0,005^+0,005)
Форма сигнала	Синусоидальная, прямоугольная, треугольная (пилообразная), импульсная, шум, постоянный уровень, произвольная форма, 65 встроенных специальных форм
Виды модуляции	Амплитудная модуляция (AM), частотная модуляция (ЧМ), фазовая модуляция (ФМ), амплитудная манипуляция (АМн), частотная манипуляция (ЧМн), фазовая манипуляция (ФМн), широтно-импульсная модуляция (ШИМ), суммирующая модуляция (SUM), качание по частоте (ГКЧ), пакетный режим
Примечания Вп-п - здесь и далее - размах напряжения, В Вп - здесь и далее - пиковое значение напряжения, В U - здесь и далее - установленный уровень напряжения (размах), В исм - здесь и далее - установленное значение напряжения постоянного смещения, В

MFG-72160MF, MFG-72260MFA,	MFG-72160MR, MFG-72260MRA
Наименование характеристики	Значение
Модификация	MFG- MFG-72160MF 72260MFA	MFG- MFG-72160MR 72260MRA
Форма сигнала	Синусоидальная, прямоугольная, треугольная (пилообразная)
Диапазон частот (синусоидальная форма), Гц	от 110-6 до 1,6108	от 110-6 до 3,2108
Диапазон частот (прямоугольная форма), Гц	от 110-6 до 2,5107
Диапазон частот (треугольная, пилообразная форма), Гц	от 110-6 до 1106
Диапазон установки уровня выходного сигнала, Вп-п, на нагрузке 50 Ом	от 110-3 до 2	от 110-3 до 1
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, Вп-п, (форма синусоидальная, частота 1 кГц, постоянное смещение 0 В)	±(0,02U+110-3)
Неравномерность амплитудночастотной характеристики (АЧХ) выходного сигнала, дБ, (синусоидальная форма, относительно 1 кГц, при выходном напряжении >0,5 Вп-п, на нагрузке 50 Ом), в диапазонах частот: от 0 до 1 МГц включ. св. 1 до 50 МГц включ. св. 50 до 160 МГц включ. св. 160 до 320 МГц включ.	±0,1 ±0,3 ±0,9 ±3,5
Диапазон установки напряжения постоянного смещения (пиковое значение AC+DC), Вп, на нагрузке 50 Ом без нагрузки	±1 ±2
Виды модуляции	Амплитудная модуляция (AM), частотная модуляция (ЧМ), фазовая модуляция (ФМ), частотная манипуляция (ЧМн), широтно-импульсная модуляция (ШИМ)

Наименование характеристики	Значение
Диапазон установки частот, Гц	от 110-6 до 2,5107
Диапазон установки уровня выходного сигнала, Вп-п, на нагрузке 50 Ом без нагрузки	от 110'3 до 2,5 от 210-3 до 5,0
Диапазон установки напряжения постоянного смещения (пиковое значение AC+DC), Вп, на нагрузке 50 Ом без нагрузки	±1 ±2
Диапазон установки коэффициента заполнения1-^ %	от 0,1 до 99,9
Диапазон установки длительности импульса1), с	от 210-8 до 9,997 105
Диапазон установки длительности фронта и среза1), с	от 110-8 до 20
Выброс на вершине, %, не более	5
Примечание 1) - Диапазон зависит от значения частоты сигнала

Таблица 5 - Метрологические характеристики сигналов прямоугольной формы (для каналов СН1, СН2 и RF)_

Наименование характеристики	Значение
Длительность фронта и среза, нс, не более	15
Выброс на вершине, %, не более (частота 100 кГц, уровень сигнала 1 Вп-п, нагрузка 50 Ом)	5
Максимальный диапазон установки коэффициента заполнения1-^ %	от 0,01 до 99,99
Примечание 1) - Диапазон установки коэффициента заполнения зависит от значения частоты сигнала

Таблица 6 - Метрологические характеристики сигналов пилообразной формы (для каналов СН1, СН2 и RF)_

Наименование характеристики

Значение

Нелинейность сигнала, %, не более

(симметрия 100 %, частота 1 кГц, уровень сигнала 1 Вп-п)

0,1

Диапазон регулировки симметрии, %

от 0 до 100,0

Таблица 7 - Метрологические характеристики сигналов синусоидальной формы

Наименование характеристики	Значение
Каналы	СН1 и СН2	RF
Уровень гармоник в выходном сигнале, при уровне > 0,1 Вп-п, дБн, не
более, в диапазонах частот:
от 0 до 200 кГц включ.	-60	-60
св. 200 кГц до 1 МГц включ.	-55	-55
св. 1 МГц до 10 МГц включ.	-45	-45
св. 10 МГц до 30 МГц включ.	-35	-
св. 30 МГц до 60 МГц включ.	-27	-
св. 10 МГц до 320 МГц	-	-30
Коэффициент гармоник в диапазоне частот до 100 кГц, при уровне сигнала > 1 Вп-п, %, не более	0,1
Примечание
дБн - уровень мощности в дБ относительно уровня несущей

Наименование характеристики	Значение
Частота повторения, МГц	100
Вертикальное разрешение, бит	14
Частота дискретизации, МГц	200

Таблица 9 - Метрологические характеристики сигналов импульсной формы (для каналов СН1 и СН2)_

Наименование характеристики	Значение
Диапазон частот, Гц	от 110-6 до 2,5107
Диапазон коэффициента заполнения, %	от 0,01 до 99,99
Минимальная длительность импульса, нс	20
Выброс на вершине, %, не более	5

Таблица 10 - Метрологические характеристики амплитудной, частотной, фазовой и широтноимпульсной модуляции_

Наименование характеристики	Значение
Форма сигнала несущей 1)	Синусоидальная, прямоугольная, треугольная (пилообразная), импульсная
Источник модуляции	Внутренний, внешний
Форма сигнала модуляции	Синусоидальная, прямоугольная, треугольная (пилообразная)
Диапазон частот несущей, Гц	от 210-3 до 2104
Диапазон установки коэффициента амплитудной модуляции (АМ), %	от 0 до 120
Диапазон установки девиации частоты (ЧМ), Гц	от 210-3 до 2104
Диапазон установки девиации фазы (ФМ)	от 0° до 360°
Диапазон установки девиации длительности импульса (ШИМ), %	от 0 до 100
Примечания 1) - Для широтно-импульсной модуляции форма сигнала несущей только импульс

Таблица 11 - Метрологические характеристики при работе в режиме частотомера для модификаций MFG-72120MA, MFG-72130M, MFG-72260M, MFG-72230M, MFG-72260MRA,

MFG-72260MFA, MFG-72160MR, MFG-72160MF
Наименование характеристики	Значение
Диапазон частот, Гц	от 5 до 1,5108
Входное сопротивление, кОм	1
Чувствительность, мВскз,	от 35 до 3 104

Таблица 12 - Метрологические характеристики встроенного усилителя для модификаций

MFG-72120MA, MFG-72260MRA, MFG-72260MFA
Наименование характеристики	Значение
Значение максимального входного напряжения, Вп	1,25
Значение максимального выходного напряжения, Вп	12,5
Значение максимального выходного тока, А	1,6
Значение входного сопротивления, Ом	1104
Значение выходного сопротивления, Ом	8
Номинальное значение коэффициента усиления, дБ	20
Полоса пропускания, Гц	от 5 до 1105
Выходная мощность, не более, Вт	20
Коэффициент гармоник в диапазоне частот от 20 Гц до 20 кГц, при уровне сигнала > 1 Вп-п, %, не более	0,1

Наименование характеристики	Значение
Габаритные размеры (ширинахвысотахглубина), мм, не более	266x107x293
Масса, кг, не более MFG-72110, MFG-72120, MFG-72130M, MFG-72260M, MFG-72230M, MFG-72160MR, MFG-72160MF MFG-72260MRA, MFG-72260MFA, MFG-72120MA	2,5 4,0
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 95 до 264 от 50 до 60
Потребляемая мощность, В А, не более	80
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от +18 до +28 80
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа	от 0 до +40 70 от 84 до 106,7

Знак утверждения типа

наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 14 - Комплектность средства измерений

Наименование	Обозначение	Количество
Генератор		1 шт.
Сетевой шнур питания		1 шт.
Кабель BNC - “Крокодил”	GTL-101	1 шт.
Руководство по эксплуатации		1 экз.
Методика поверки	ПР-28-2019МП	1 экз.

Поверка

осуществляется по документу ПР-28-2019МП «ГСИ. Генераторы сигналов специальной формы серии MFG-72000. Методика поверки», утвержденному АО «ПриСТ» 30 сентября 2019 г. Основные средства поверки:

- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 70888-18);

- стандарт частоты и времени водородный Ч1-1007 (регистрационный номер 40466-09, 2 разряд в соответствии с Государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 31 июля 2018 г. № 1621);

- вольтметр универсальный B7-78/1 (регистрационный номер 69742-17);

- измеритель нелинейных искажений Boonton 1121 (регистрационный номер 61867-15);

- осциллограф цифровой запоминающий HD06000AR (регистрационный номер 68188-17);

- анализатор сигналов Agilent N9030A (регистрационный номер 51073-12);

- ваттметр поглощаемой мощности СВЧ NRP18T (регистрационный номер 69958-17). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053

ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний Техническая документация изготовителя Good Will Instrument Co., Ltd., Тайвань
