| Номер в госреестре | 78121-20 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | Союз |
| Изготовитель | ООО "АйТел", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры «Союз» (далее - контроллеры) предназначены для формирования шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS, сбора, хранения, обработки и передачи информации по цифровым каналам связи.
Принцип действия контроллеров основан на измерении интервалов времени при помощи встроенных часов времени, приеме информации с ГНСС ГЛОНАСС/GPS для синхронизации системного времени, обработке и передаче полученных данных по цифровым каналам связи.
Контроллеры представлены в виде печатной платы, закрытой пластиковым корпусом, с индикаторами, дискретными входами и выходами, аналоговым входом питания напряжением постоянного тока.
Контроллеры могут работать в составе шкафов управления наружным освещением (ШУНО), автоматизированных информационно-измерительных систем коммерческого и технического учёта электроэнергии (АИИС КУЭ), автоматизированных систем диспетчерского контроля и телеуправления (АСДТУ), автоматизированных систем управления технологическим процессом (АСУ ТП), а также в других средствах контроля и управления в электроэнергетике.
Основными функциями контроллеров являются:
- прием, обработка и выдача информации от внешних средств измерений и модулей;
- передача информации на верхний уровень по каналам сетей стандарта Ethernet, радиотелефонной связи стандарта GSM/3G;
- конфигурирование с помощью прикладного программного обеспечения;
- защита от несанкционированного доступа с использованием паролей и пломбировки;
- регистрация событий;
- поддержка протоколов OPC UA и МЭК 61870-5-104;
- выдача команд на управление исполнительными устройствами.
Контроллеры выпускаются в двух модификациях, отличающихся конструктивными особенностями и функциональными возможностями:
- Союз-2000 1 исп. - контроллер управления (сервер), к которому подсоединяют модуль ввода-вывода, соединенный цифровым интерфейсом Modbus;
- SOYUZ CCM 2 исп. - контроллер управления (сервер), к которому подсоединяют комплект функциональных блоков (модулей), объединённых шинным соединителем, включающим в себя интерфейс RS485. Функционал контроллеров может быть расширен за счет подключения к основному контроллеру ведомых контроллеров по цифровому интерфейсу Modbus. Контроллеры поддерживают протоколы передачи данных ГОСТ Р МЭК 61870-5-104, BACnet, Modbus TCP, Modbus RTU, OPC UA.

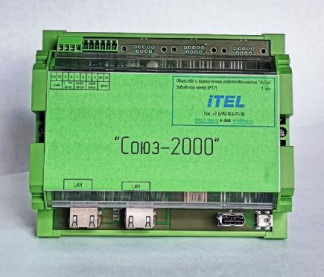

Общий вид контроллеров с указанием мест пломбирования от несанкционированного доступа представлен на рисунках 1 - 2.
Контроллеры имеют встроенное программное обеспечение (далее - ПО) предназначенное для актуализации полученной информации, диагностики, а также связи с верхним уровнем автоматизации, которое устанавливается в энергонезависимую память контроллеров при изготовлении. Встроенное ПО является метрологически значимым. Метрологические характеристики контроллеров нормированы с учетом влияния встроенного ПО.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TM-4 |
| Номер версии (идентификационный номер) ПО, не ниже | 760 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации системного времени по сигналам ГНСС ГЛОНАСС/GPS приемника, мкс | ±100 |
| Пределы допускаемой абсолютной погрешности хранения шкалы времени в автономном режиме за сутки, мс | ±500 |
| Выходной цифровой сигнал | Modbus |
| Параметры электрического питания от сети постоянного тока, В | от 20,4 до 26,4 |
| Потребляемая активная мощность, Вт, не более | 10 |
| Габаритные размеры (высотахширинахдлина), мм, не более: - Союз-2000 1 исп. - SOYUZ CCM 2 исп. | 49x128x157 122x115x25 |
| Масса, г, не более | 300 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха (без конденсации), %, не более - атмосферное давление, кПа | от -40 до +70 80 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 20 |
наносится на контроллеры любым технологическим способом и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность контроллеров
| Наименование | Обозначение | Количество |
| Контроллер «Союз»* | Союз-2000 1 исп. или SOYUZ CCM 2 исп. | 1 шт. |
| Руководство по эксплуатации | ДПФР.466453.001РЭ | 1 экз. |
| Наименование | Обозначение | Количество |
| Паспорт | ДПФР .123456.098 ПС | 1 экз. |
| Методика поверки | ИЦРМ-МП-206-19 | 1 экз. на партию |
| * - Обозначение в зависимости от заказа. | ||
осуществляется по документу ИЦРМ-МП-206-19 «Контроллеры «Союз». Методика поверки», утвержденному ООО «ИЦРМ» 20.09.2019 г.
Основное средство поверки:
- сервер синхронизации времени ССВ-1 Г (регистрационный номер в Федеральном информационном фонде 58301-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 31 июля 2018 года № 1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ДПФР.466453.001ТУ Контроллеры «Союз». Технические условия
