| Номер в госреестре | 78126-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНКД 500, ТФНКД-500 и ТФНКД-500-II |
| Изготовитель | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНКД 500, ТФНКД-500 и ТФНКД-500-II (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание средства измерения
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

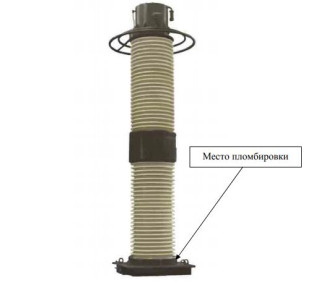

Общий вид трансформатора тока приведен на рисунке 1
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | Описание |
| Номинальный первичный ток, А | 2000 |
| Номинальный вторичный ток,А | 1 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos9= 0,8 | 30 |
| Номинальная частота переменного тока сети, Г ц | 50 |
Т аблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 25 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Т аблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Трансформаторы тока (заводские номера 129, 309) | ТФНКД-500 | 2 шт. |
| Трансформатор тока (заводские номера: 2, 305, 155-162, 150/152, 216/201, 233/218, 234/220) | ТФНКД 500 | 7 шт. |
| Трансформатор тока (заводские номера: 1227, 1461, 1464, 1649) | ТФНКД-500-II | 4 шт. |
| Паспорт | - | 13 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КТН-03 (регистрационный номер в Федеральном информационном фонде 27719-03);
- магазины нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФНКД 500, ТФНКД-500 и ТФНКД-500-II
ГОСТ 7746-2015 ГСИ. Трансформаторы тока. Общие технические условия
| Зарегистрировано поверок | 27 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
