| Номер в госреестре | 78133-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LP-3 |
| Изготовитель | "Noratel Sp. z o.o.", Польша |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LP-3 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании электродвижущей силы (ЭДС) переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы по принципу конструкции - шинные. По виду изоляции - в пластмассовом корпусе. По числу ступеней трансформации - одноступенчатые. С одной вторичной обмоткой. С одним коэффициентом трансформации.
Трансформаторы не имеют встроенной первичной обмотки. В качестве первичной обмотки в окне магнитопровода трансформаторов крепится шина соответствующего размера.
Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в корпус из негорючей пластмассы, который защищает его внутренние части от механических повреждений и проникновения влаги. Выводы вторичной обмотки подключены к клеммам, закрепленным на корпусе трансформатора, которые в целях исключения несанкционированного доступа закрываются пломбируемой прозрачной пластиковой крышкой.
На трансформаторах имеются таблички технических данных. Рабочее положение трансформаторов в пространстве - произвольное.

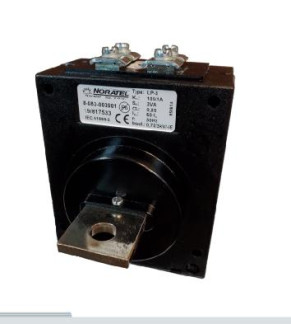

Общий вид трансформаторов представлен на рисунке 1.
Место пломбировки трансформаторов представлено на рисунке 2.
Рисунок 2 - Место пломбировки трансформаторов тока LP-3
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение трансформатора ином, кВ | 0,66 |
| Наибольшее рабочее напряжение инр., кВ | 0,72 |
| Номинальный первичный ток трансформатора /1ном, А | 100 |
| Номинальный вторичный ток /2ном, А | 1 |
| Номинальная частота f Гц | 50 |
| Число вторичных обмоток | 1 |
| Номинальная вторичная нагрузка ^2ном с индуктивно-активным коэффициентом мощности cos ф2 = 0,8, В-А | 3 |
| Класс точности трансформатора | 0,2S |
| Номинальный коэффициент безопасности приборов ^Бном вторичной обмотки для измерений | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Габаритные размеры, мм, не более | ||
| - длина | 89 | |
| - ширина | 144 | |
| - высота | 115 | |
| Масса, кг, не более | 0,8 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -25 до +40 | |
| - относительная влажность при температуре +25 °С, %, | не | |
| более | 95 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| Средняя наработка на отказ, ч, не менее | 87500 | |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на табличку технических данных трансформатора — методом трафаретной печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | LP-3 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
— Трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
— Прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
— Магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт средства измерений.
приведены в эксплуатационном документе.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя «Noratel Sp. z o.o.», Польша.
