Трансформаторы тока GIF, 78135-20

78135-20
Трансформаторы тока GIF (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 78135-20
Наименование СИ Трансформаторы тока
Обозначение типа СИ GIF
Изготовитель "RITZ Instrument Transformers GmbH", Германия
Год регистрации 2020
Срок свидетельства 27.04.2025
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока GIF (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы тока GIF по принципу конструкции - опорные. По виду изоляции -литые. По числу ступеней трансформации - одноступенчатые. Предназначены для наружной установки в открытые распределительные устройства (ОРУ) и другие электроустановки и являются самостоятельными изделиями.

Трансформаторы выполнены в виде опорной конструкции и содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.

Выводы первичной обмотки расположены на верхнем торце трансформаторов и представляют собой контактные площадки с болтами М12 для крепления токоведущих шин.

Выводы вторичных обмоток расположены в контактной коробке, расположенной в нижней части корпуса трансформаторов. Коробка снабжена защитной крышкой с возможностью пломбирования от несанкционированного доступа.

Трансформаторы выпускаются в ряде модификаций, отличающихся номинальным напряжением, номинальным первичным током, формой корпуса, габаритными размерами и массой.

Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.

На трансформаторах имеется табличка технических данных.

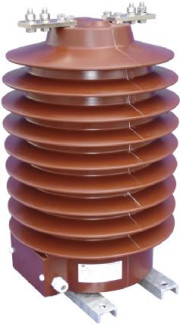

Общий вид трансформаторов представлен на рисунках 2 - 4.

Схема пломбировки от несанкционированного доступа представлена на рисунках 2 и 3.

Рабочее положение в пространстве - вертикальное.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

G_ J_ F XX-XX - O

|_Oval - овальный корпус (опционально)_

_Номер конструктивного исполнения (сочетание цифр от 0 до 9)

Номер модификации (12; 24; 36; 40,5)

_Freiluft - наружной установки_

_I - сила тока_

GieBharz - литая изоляция

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для модификаций

GIF 12

GIF 24

GIF 36

GIF 40,5

Номинальное напряжение, кВ

6; 10

20

35

35

Наибольшее рабочее напряжение, кВ

7,2; 12

24

40,5

40,5

Номинальный первичный ток, А

от 5 до 3000

от 5 до 4000

от 5 до 4000

от 5 до 3000

Номинальный вторичный ток, А

1 или 5

Число вторичных обмоток

от 1 до 6

Номинальная вторичная нагрузка, В-А:

-    с коэффициентом мощности cos ф2 = 1

-    с коэффициентом мощности cos ф2 = 0,8

от 0,5 до 5 от 3 до 60

Класс точности:

-    обмотки для измерений и учета

-    обмотки для защиты

0,2; 0,2S; 0,5; 0,5S; 1; 3 5Р;10Р

Номинальная предельная кратность вторичных обмоток для защиты, Кном

от 5 до 30

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, КБном

от 5 до 15

Номинальная частота напряжения сети, Гц

50 или 60

Наименование характеристики

Значение для модификаций

GIF 12

GIF 24

GIF 36

GIF 40,5

Габаритные размеры, мм (диаметрхвысота)

от 235x350 до 400x750

от 235x350 до 400x750

от 400x600 до 500x1300

от 400x600 до 500x1300

Масса, кг, не более

от 20 до 170

от 20 до 170

от 65 до 220

от 65 до 220

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ1

Средний срок службы, лет

30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока GIF (модификация по заказу)

-

1 шт.

Паспорт

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08); прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ» (регистрационный номер в Федеральном информационном фонде № 52854-13); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

78135-20
Номер в ГРСИ РФ:
78135-20
Производитель / заявитель:
"RITZ Instrument Transformers GmbH", Германия
Год регистрации:
2020
Cрок действия реестра:
27.04.2025
