| Номер в госреестре | 78139-20 |
| Наименование СИ | Глубиномеры |
| Обозначение типа СИ | 7, 547 |
| Изготовитель | "Mitutoyo Corporation", Япония |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Глубиномеры серий 7, 547 (далее - глубиномеры) предназначены для измерений глубин, а также высоты уступов.
Описание средства измерений.
Принцип действия глубиномера основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием, настроенного по концевым мерам длины и/или по поверочной плите, и показанием отсчетного устройства при установке измерительного стержня на измеряемую поверхность.
Глубиномеры состоят из основания с опорной измерительной поверхностью, в которое устанавливается отсчетное устройство - индикатор (с аналоговой шкалой (глубиномеры серии 7) или цифровым отсчетным устройством (глубиномеры серии 547)), и фиксируется стопорным винтом. В измерительный стержень индикатора установлена резьбовая шпилька, в которую ввинчиваются сменные измерительные стержни.
Глубиномеры серии 7 изготавливаются следующих модификаций:

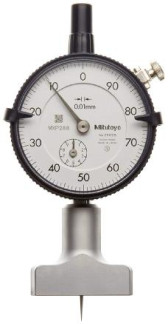

- 7210 - с игольчатым измерительным наконечником (рисунок 1);
- 7211, 7212, 7220, 7221 - со сферическим измерительным наконечником, отличаются между собой размерами измерительной поверхности основания (рисунки 2, 4). В основании глубиномеров модификаций 7220 и 7221;
- 7213, 7214 - со сферическим измерительным наконечником, отличаются между собой размерами измерительной поверхности основания (рисунок 3);
- 7231 - со сферическим измерительным наконечником, с торцевым индикатором (рисунок 5);
- 7222 - с игольчатым измерительным наконечником, имеют круглое основание (рисунок 6);
- 7223, 7224 - со сферическим измерительным наконечником, имеют круглое измерительное основание, отличаются между собой размером диаметра основания (рисунок 7).
Глубиномеры серии 547 изготавливаются следующих модификаций:
- 547-251, 547-252 - со сферическим измерительным наконечником, отличаются между собой размерами измерительной поверхности основания (рисунок 8);
- 547-211, 547-212 - со сферическим измерительным наконечником, отличаются между собой размерами измерительной поверхности основания (рисунок 9).
Рисунок 4 - Общий вид глубиномеров серии 7 модификаций 7220, 7221
Рисунок 5 - Общий вид глубиномеров серии 7 модификации 7231
отсутствует.
| Таблица 1 - Метрологические ха | рактеристики глубиномеров | ||||
| Серия | Модифи кация | Диапазон измерений, мм | Цена деления (дискретность отсчета) отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности, мм | Отклонение от плоскостности измерительной поверхности основания, мкм, не более |
| 7 | 7210 | от 0 до 10 | 0,01 | ±0,015 | 5 |
| 7211 | от 0 до 200 | 0,01 | ±0,015 | 5 | |
| 7212 | от 0 до 200 | 0,01 | ±0,015 | 5 | |
| 7220 | от 0 до 200 | 0,01 | ±0,015 | 5 | |
| 7221 | от 0 до 200 | 0,01 | ±0,015 | 5 | |
| 7213 | от 0 до 210 | 0,01 | ±0,030 | 5 | |
| 7214 | от 0 до 210 | 0,01 | ±0,030 | 5 | |
| 7231 | от 0 до 200 | 0,01 | ±0,015 | 5 | |
| 7222 | от 0 до 10 | 0,01 | ±0,015 | 5 | |
| 7223 | от 0 до 10 | 0,01 | ±0,015 | 5 | |
| 7224 | от 0 до 10 | 0,01 | ±0,015 | 5 | |
| 547 | 547-251 | от 0 до 200 | 0,001; 0,01 | ±0,005* | 2 |
| 547-252 | от 0 до 200 | 0,001; 0,01 | ±0,005* | 2 | |
| 547-211 | от 0 до 200 | 0,01 | ±0,020* | 5 | |
| 547-212 | от 0 до 200 | 0,01 | ±0,020* | 5 | |
| Примечание: * - без учета дискретности отсчета | |||||
Таблица 2 - Технические характеристики
| Серия | Модификация | Диапазон измерений, мм | Размеры измерительной поверхности основания (Длина х Ширина или диаметр), мм |
| 7 | 7210 | от 0 до 10 | 40,0 х 16,0 |
| 7211 | от 0 до 200 | 63,5 х 16,0 | |
| 7212 | от 0 до 200 | 101,6 х 16,0 | |
| 7220 | от 0 до 200 | 100,0 х 18,0 | |
| 7221 | от 0 до 200 | 150,0 х 18,0 | |
| 7213 | от 0 до 210 | 63,5 х 16,0 | |
| 7214 | от 0 до 210 | 101,6 х 16,0 | |
| 7231 | от 0 до 200 | 63,5 х 16,0 | |
| 7222 | от 0 до 10 | 16,0 | |
| 7223 | от 0 до 10 | 25,0 | |
| 7224 | от 0 до 10 | 40,0 | |
| 547 | 547-251 | от 0 до 200 | 63,5 х 16,0 |
| 547-252 | от 0 до 200 | 101,6 х 16,0 | |
| 547-211 | от 0 до 200 | 63,5 х 16,0 | |
| 547-212 | от 0 до 200 | 101,6 х 16,0 |
Таблица 3 - Номинальная длина сменных измерительных стержней и допускаемое отклонение длины стержней от номинальной_
| Серия | Модифи кация | Диапазон измерений, мм | Номинальная длина сменных измерительных стержней, мм | Допускаемое отклонение длины измерительных стержней от номинальной, мм, не более |
| 7 | 7210 | от 0 до 10 | - | - |
| 7211 | от 0 до 200 | 10, 20, 30, 30, 100 | ±0,05 | |
| 7212 | от 0 до 200 | 10, 20, 30, 30, 100 | ±0,05 | |
| 7220 | от 0 до 200 | 10, 20, 30, 30, 100 | ±0,05 | |
| 7221 | от 0 до 200 | 10, 20, 30, 30, 100 | ±0,05 | |
| 7213 | от 0 до 210 | 30, 60, 90 | ±0,05 | |
| 7214 | от 0 до 210 | 30, 60, 90 | ±0,05 | |
| 7231 | от 0 до 200 | 10, 20, 30, 30, 100 | ±0,05 | |
| 7222 | от 0 до 10 | - | - | |
| 7223 | от 0 до 10 | - | - | |
| 7224 | от 0 до 10 | - | - | |
| 547 | 547-251 | от 0 до 200 | 10, 20, 30, 30, 100 | ±0,05 |
| 547-252 | от 0 до 200 | 10, 20, 30, 30, 100 | ±0,05 | |
| 547-211 | от 0 до 200 | 10, 20, 30, 30, 100 | ±0,05 | |
| 547-212 | от 0 до 200 | 10, 20, 30, 30, 100 | ±0,05 |
Таблица 4 - Габаритные размеры и масса
| Серия | Модификация | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | |||
| 7 | 7210 | 57,0 | 26,0 | 124 | 0,200 |
| 7211 | 63,5 | 26,0 | 110 | 0,245 | |
| 7212 | 101,6 | 26,0 | 110 | 0,295 | |
| 7220 | 100,0 | 26,0 | 110 | 0,374 | |
| 7221 | 110,0 | 26,0 | 150 | 0,820 | |
| 7213 | 63,5 | 26,0 | 134 | 0,265 | |
| 7214 | 101,6 | 26,0 | 134 | 0,315 | |
| 7231 | 63,0 | 26,0 | 69 | 0,200 | |
| 7222 | 57,0 | 57,0 | 124 | 0,165 | |
| 7223 | 57,0 | 57,0 | 124 | 0,180 | |
| 7224 | 57,0 | 57,0 | 124 | 0,195 | |
| 547 | 547-251 | 63,5 | 37,0 | 117 | 0,290 |
| 547-252 | 101,6 | 37,0 | 117 | 0,340 | |
| 547-211 | 63,5 | 37,0 | 117 | 0,290 | |
| 547-212 | 101,6 | 37,0 | 117 | 0,340 | |
Таблица 5 - Условия эксплуатации и средний срок службы
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | От +15 до +25 70 |
| Средний срок службы, лет | 3 |
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 6 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Глубиномер | - | 1 шт. |
| Набор сменных измерительных стержней (кроме глубиномеров серии 7 модификаций 7210, 7222, 7223, 7224) | 1 компл. (в соответствии с таблицей 3) | |
| Элемент питания (для глубиномеров серии 547) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт (в зависимости от серии глубиномера) | ГИ.007.00 ПС | 1 экз. |
| ГЦ.547.00 ПС | 1 экз. | |
| Методика поверки | МП 203-2-2020 | 1 экз. |
осуществляется по документу МП 203-2-2020 «Глубиномеры серий 7, 547. Методика поверки», утвержденному ФГУП «ВНИИМС» 10 февраля 2020 г.
Основные средства поверки:
- рабочие эталоны 4-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г (меры длины концевые плоскопараллельные);
- плита 3-0-250х250 ГОСТ 10905-86.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г. Техническая документация Mitutoyo Corporation, Япония
