Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные NI 6221, NI 6251, NI 6255, NI 6259, NI 6281, NI 6343, NI 6356, NI 6363, NI 6366, NI 6368, 78144-20

Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные NI 6221, NI 6251, NI 6255, NI 6259, NI 6281, NI 6343, NI 6356, NI 6363, NI 6366, NI 6368 (далее - модули) предназначены для измерения и воспроизведения мгновенных значений электрического напряжения.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	78144-20
Наименование СИ	Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные
Обозначение типа СИ	NI 6221, NI 6251, NI 6255, NI 6259, NI 6281, NI 6343, NI 6356, NI 6363, NI 6366, NI 6368
Изготовитель	Компания "National Instruments Corporation", Венгрия; Компания "National Instruments Malaysia Sdn. Bhd.", Малайзия
Год регистрации	2020
Срок свидетельства	27.04.2025
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Модули представляют собой многоканальные устройства с функциями аналогоцифрового и цифро-аналогового преобразования напряжения.

В каналах аналого-цифрового преобразования входное напряжение поступает на программируемый аттенюатор и дифференциальный усилитель. Аналого-цифровой преобразователь (АЦП) производит преобразование мгновенного значения напряжения аналогового сигнала в двоичный цифровой код. Модули NI 6221, NI 6251, NI 6255, NI 6259, NI 6281, NI 6343, NI 6363 имеют один канал АЦП и мультиплексор для коммутации входных каналов. В модулях NI 6356, NI 6366, NI 6368 каналы АЦП являются независимыми (количество АЦП равно количеству входных каналов).

В каналах цифро-аналогового преобразования заданное в виде последовательного двоичного цифрового кода значение напряжения преобразуется цифро-аналоговым преобразователем (ЦАП) в аналоговый сигнал мгновенного значения напряжения. После масштабного преобразования в программируемом аттенюаторе и дифференциальном усилителе аналоговый сигнал выводится на выход модуля. Все каналы ЦАП являются независимыми.

Разрядность АЦП и ЦАП модулей - 16 бит, кроме модуля NI 6281, который имеет разрядность АЦП 18 бит.

Модули имеют также каналы цифрового входа/выхода, конфигурируемые пользователем, в том числе два либо четыре канала цифрового счетчика импульсов и один канал цифрового генератора импульсов. Счетчик импульсов с разрядностью 32 бит позволяет выполнять измерение временных интервалов и частоты цифровых сигналов, а генератор импульсов может формировать одиночные импульсы заданной длительности, пакеты или непрерывную последовательность импульсов с заданным периодом (частотой). Синхронизация счетчика и генератора производится по выбору от внутреннего опорного генератора или от внешнего сигнала на цифровом входе.

Модули выпускаются в следующих модификациях: PXI-6221, USB-6221, PXI-6251, PXIe-6251, USB-6251, PXI-6255, USB-6255, PXI-6259, PXIe-6259, USB-6259, PXI-6281, USB-6281, USB-6343, PXIe-6356, PXIe-6363, USB-6363, PXIe-6366, USB-6366, PXIe-6368.

Модификации с интерфейсом PXI, PXIe устанавливаются в слоты шасси типа PXI (PXIe), модификации с интерфейсом USB присоединяются USB-кабелем к компьютеру.

Модули могут иметь различные исполнения сигнальных разъемов.

Модули выполнены в виде платы, на которой закреплены лицевая панель с разъемами для присоединения сигнальных кабелей, и разъем интерфейса. Модули с интерфейсами USB помещены в прочный металлический корпус, для их питания требуется внешний источник постоянного напряжения.

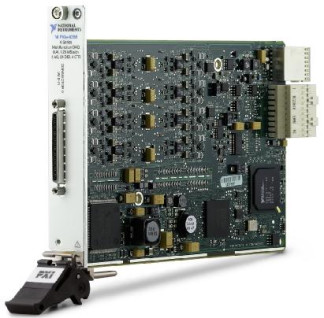

На плате и панелях модулей отсутствуют элементы регулировки и подстройки, доступные пользователю. Общий вид модулей с интерфейсами PXI (PXIe) представлен на рисунке 1 (показана модификация PXIe-6356). Общий вид модулей с интерфейсом USB представлен на рисунке 2 (показана модификация USB-6281).

Программное обеспечение

Программное обеспечение (драйвер) “NI-DAQmx” служит для управления режимами работы модулей, его метрологически значимая часть предназначена для задания и измерения значений величин.

Драйвер устанавливается на компьютер (контроллер).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование	NI-DAQmx
Номер версии (идентификационный номер)	не ниже 9.2.0

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 2 - 4.

Таблица 2 - Тип интерфейса, количество каналов, частота дискретизации

Модуль	Интерфейс	Количество каналов		Максимальная частота дискретизации, Гц 2)
Модуль	Интерфейс	АЦП 1)	ЦАП	АЦП	ЦАП
NI6221	PXI, USB	16	2	0 ,5 2,	5 0 СО ,3 8,
NI6251	PXI, PXIe, USB	16	2	1,25-106	2,86-106
NI6255	PXI, USB	80	2	1,25-106	2,86-106
NI6259	PXI, PXIe, USB	32	4	1,25-106	2,86-106
NI6281	PXI, USB	16	2	6,25-105	2,86-106
NI6343	USB	32	4	5-105	9-105
NI6356	PXIe, USB	8 3)	2	1,25406	3,3-106
NI6363	PXIe, USB	32	4	2-106	2,86-106
NI6366	PXIe, USB	8 3)	2	2-106	3,3-106
NI6368	PXIe	16 3)	4	2-106	3,3-106
1) Однополярное подключение. При дифференциальном подключении количество каналов вдвое меньше. 2) На один канал, при работе большего количества каналов значение уменьшается. 3) Только дифференциальное подключение.

Таблица 3 - Основные метрологические характеристики

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ (АЦП)
Диапазоны измерения напряжения, В
N1 6221, N1 6343	±0,2; ±1; ±5; ±10
N1 6251, N1 6255, N1 6259, N1 6281, N1 6363	±0,1; ±0,2; ±0,5; ±1; ±2; ±5; ±10
N1 6356, N1 6366, N1 6368	±1; ±2; ±5; ±10
Входной импеданс N1 6221, N1 6251, N1 6255, N1 6259, N1 6281, N1 6343, N1 6363 N1 6356, N1 6366, N1 6368		>10 ГОм/ 100 пФ >100 ГОм / 10 пФ

Продолжение таблицы 3
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения U при температуре (23 ±10) °C, мкВ
N16221
в диапазоне ±0,2 В	±(2,М0 -U+ 70)
в диапазоне ±1 В	: (1.7-Ю'Ч: • 189)
в диапазоне ±5 В	: (1.6-Ю'Ч: • 820)
в диапазоне ±10 В	:(1.5-Ю'Ч: • 1600)
N1 6251, N1 6255, N1 6259
в диапазоне ±0,1 В	±(1,7-10 -и+ 35)
в диапазоне ±0,2 В	:(1.5-Ю'Ч; • 44)
в диапазоне ±0,5 В	:(1.14-Ю'Ч; • 73)
в диапазоне ±1 В	:(1.02-Ю'Ч; 117)
в диапазоне ±2 В	:(9-ю'Ч; • 230)
в диапазоне ±5 В	: (9.2-Ю'Ч: • 550)
в диапазоне ±10 В	: (8.3-Ю'Ч: • 1090)
N16281
в диапазоне ±0,1 В	±(1,4-10 -и + 14)
в диапазоне ±0,2 В	:(но'Ч; • 19)
в диапазоне ±0,5 В	: (8.2-Ю'Ч: • 31)
в диапазоне ±1 В	: (8.2-Ю'Ч: • 42)
в диапазоне ±2 В	:(7-Ю'Ч: • 70)
в диапазоне ±5 В	: (7.2-Ю'Ч: • 150)
в диапазоне ±10 В	: (6.7-Ю'Ч: • зю)
N16343
в диапазоне ±0,2 В	±(1,65-10 -и+ 25)
в диапазоне ±1 В	:(1.35-Ю'Ч: • 104)
в диапазоне ±5 В	:(1.3-Ю'Ч: • 480)
в диапазоне ±10 В	:(1.22-Ю'Ч: • 970)
N1 6356, N1 6366, N1 6368
в диапазоне ±1 В	±(1,77-10 -и + 113)
в диапазоне ±2 В	:(1.6-Ю'Ч: • 210)
в диапазоне ±5 В	:(1.6-Ю'Ч: • 490)
в диапазоне ±10 В	:(1.53-Ю'Ч: • 970)
N16363
в диапазоне ±0,1 В	±(1,3-Ю'Ч+ 20)
в диапазоне ±0,2 В	:(1.2-Ю'Ч: • 29)
в диапазоне ±0,5 В	: (9.2-Ю'Ч: • 56)
в диапазоне ±1 В	: (8.8-Ю'Ч: • 105)
в диапазоне ±2 В	: (7.5-Ю'Ч: • 200)
в диапазоне ±5 В	: (7.6-Ю'Ч: • 480)
в диапазоне ±10 В	: (7.1-Ю'Ч: • 950)

Продолжение таблицы 3
Пределы дополнительной абсолютной погрешности измерения постоянного напряжения U, обусловленной отклонением температуры окружающей среды в рабочем диапазоне температур от (23 ±10) °C, типовые значения, мкВ/°С
N16221
в диапазоне ±0,2 В	±(2,5-10 -U ±35)
в диапазоне ±1 В	: (2.5-Ю'Ч: • 79)
в диапазоне ±5 В	: (2.5-Ю'Ч: • зоо)
в диапазоне ±10 В	: (2.5-Ю'Ч: • 570)
N1 6251, N1 6255, N1 6259, N1 6363
в диапазоне ±0,1 В	±(1,3-10 -и ±9)
в диапазоне ±0,2 В	:(1.3-Ю'Ч: • И)
в диапазоне ±0,5 В	:(1.3-Ю'Ч: • 17)
в диапазоне ±1 В	:(1.3-Ю'Ч: • 27)
в диапазоне ±2 В	±(1,3-Ю'Ч ±48)
в диапазоне ±5 В	±(1,3-Ю'Ч ± 105)
в диапазоне ±10 В	:(1.3-Ю'Ч: • 210)
N16281
в диапазоне ±0,1 В	±(1,7-10 -U ± 6)
в диапазоне ±0,2 В	:(1.7-Ю'Ч: • 7)
в диапазоне ±0,5 В	:(1.7-Ю'Ч: • Ю)
в диапазоне ±1 В	±( 1,7-10'5-U ± 15)
в диапазоне ±2 В	:(1.7-Ю'Ч: • 26)
в диапазоне ±5 В	:(1.7-Ю'Ч: • 55)
в диапазоне ±10 В	:(1.7-Ю'Ч: • 1Ю)
N16343
в диапазоне ±0,2 В	±(7,3-10 -U ± 7,8)
в диапазоне ±1 В	: (7.3-ю'Ч; • 26)
в диапазоне ±5 В	±(7,3-Ю'()-и ± 115)
в диапазоне ±10 В	: (7.3-ю'Ч; • 230)
N1 6356, N1 6366, N1 6368
в диапазоне ±1 В	±(8-10--и ±50)
в диапазоне ±2 В	:(8-Ю'Ч; • 84)
в диапазоне ±5 В	:(8-ю'Ч; • 180)
в диапазоне ±10 В	:(8-ю'Ч; • 350)
ВОСПРОИЗВЕДЕНИЕ НАПРЯЖЕНИЯ (ЦАП)
Диапазоны воспроизведения напряжения, В
N1 6221, N1 6343	±10
N1 6251, N1 6255, N1 6259	±5; ±10
N16281	±1; ±2; ±5; ±10
N1 6356, N1 6363, N1 6366, N1 6368	±5; ±10
Выходное сопротивление, Ом
N1 6221, N1 6251, N1 6255, N1 6259, N1 6281, N1 6343, N1 6363	0,2
N1 6356, N1 6366, N1 6368	0,4

Пределы дополнительной абсолютной погрешности воспроизведения постоянного напряжения U, обусловленной отклонением температуры окружающей среды в рабочем диапазоне температур от (23 ±10) °С на один °C, типовые значения, мкВ/°С
NI 6221 в диапазоне ±10 В	±(1-10-5-U + 50)
N1 6251, N1 6255, N1 6259, N1 6363
в диапазоне ±5 В	±(8-10'-U + 10)
в диапазоне ±10 В	:(1.7-Ю'Ч: • 20)
N16281 в диапазоне ±1 В в диапазоне ±2 В	: (2.5-Ю'Ч: • 50)........................................................ : (2.5-Ю'Ч: • 60)........................................................
в диапазоне ±5 В	:(1.5-Ю'Ч; • 85)
в диапазоне ±10 В	:(1.5-Ю'Ч; • 120)
NI 6343 в диапазоне ±10 В	±(1,13-10-5-U + 48)
N1 6356, N1 6366, N1 6368 в диапазоне ±5 В в диапазоне ±10 В	:(8-ю'Ч; + 5) :(1.7-Ю'Ч; • Ю)
ЦИФРОВЫЕ ВХОДЫ/ВЫХОДЫ
Количество каналов
NI 6221/37-pin	10
NI 6221/68-pin, NI 6251, NI 6255, NI 6281, NI 6356, NI 6366	24
NI 6259, NI 6343, NI 6363, NI 6368	48
Логические низкий и высокий уровни напряжения, В	0,8 / 2,2
Диапазон частот счетчиков и генератора импульсов, Гц	от 6,25-103 до 1-108
Пределы допускаемой относительной погрешности частоты генератора импульсов в рабочем диапазоне температур	±5-10-5

Таблица 4 - Основные технические характеристики

Потребляемая мощность (для модификаций), Вт, не более
PXI-6221	5
USB-6221, PXI-6251/6255/6259	10
РХ1е-6251/6255/6259	20
PXI-6281	11
USB-625 1 /6255/6259/6281	12
PXIe-6356/6363	22
PXIe-6366, USB-6366, PXIe-6368	30
Напряжение постоянного тока питания для модулей с интерфейсом USB, В	от 11 до 30
Габаритные размеры (для типа интерфейса и вида сигнального разъема), глубина х высота х толщина, мм, не более
PXI, PXIe	216 x 130 x 20
USB Screw Terminal	267 x 171 x 45
USB BNC	286 x 170 x 69
USB Mass Terminal	188 x 171 x 45

Масса (для модификаций и видов сигнального разъема), г, не более
PXI-6221	162
USB-6221/6251/6255/6259 (BNC/Screw Terminal)	1240
USB-6221 Mass Terminal	907
PXI-6251, PXI-6281, PXIe-6259	225
PXI-6255, PXI-6259	236
PXIe-6251	208
USB-625 1 /6255/6259 Mass Terminal	816
USB-6281 Screw Terminal, USB-6343 Screw Terminal	1460
USB-6281 Mass Terminal	1040
USB-6343 Mass Terminal, USB-6363/6366 BNC	1803
PXIe-63 5 6/PXIe-63 66	168
USB-6356/USB-6366 Screw Terminal	1428
USB-6356 BNC	1536
PXIe-63 63	215
USB-6363/6366 Screw Terminal	1459
USB-6363/6366 Mass Terminal	971
PXIe-63 68	241
Рабочие условия применения
температура окружающего воздуха, °С
модули с интерфейсом PXI, PXIe	от 0 до 55
модули с интерфейсом USB	от 0 до 45
относительная влажность воздуха (без конденсата), %	от 10 до 90

Знак утверждения типа

наносится на панель корпуса модуля в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

представлена в таблице 5.

Таблица 5 - Комплектность модулей

Наименование и обозначение	Кол-во
Преобразователь напряжения измерительный аналого-цифровой и цифроаналоговый модульный NI 6221, NI 6251, NI 6255, NI 6259, NI 6281, NI 6343, NI 6356, NI 6363, NI 6366, NI 6368	1 шт. по заказу
Компакт-диск CD с драйвером NI-DAQmx и документацией	1 шт.
Адаптер сетевой (для модуля с интерфейсом USB)	1 шт.
Кабели и принадлежности	1 шт.
Руководство по эксплуатации	1 шт.
Методика поверки №6368/МП-2020	1 шт.

Поверка

осуществляется по документу №6368/МП-2020 «ГСИ. Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные NI 6221, NI 6251, NI 6255, NI 6259, NI 6281, NI 6343, NI 6356, NI 6363, NI 6366, NI 6368. Методика поверки», утвержденному АО «АКТИ-Мастер» 27.02.2020 г.

Основные средства поверки:

- мультиметр цифровой модульный NI PXIe-4081, регистрационный номер 68422-17;

- калибратор многофункциональный Fluke 5730A с усилителем Fluke 5725A, регистрационный номер 60407-15 (усилитель Fluke 5725A не используется);

- частотомер универсальный Tektronix FCA3000, регистрационный номер 51532-12. Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на панель корпуса модулей в виде наклейки и/или на свидетельство о поверке.
