| Номер в госреестре | 78149-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDZX, JDZ |
| Изготовитель | "Dalian No.1 Instrument Transformer Co., Ltd.", Китай; Производственная площадка: "Xiamen DYH Technology Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDZX, JDZ (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными или двухфазными, заземляемыми, с литой изоляцией. Трансформаторы имеют один или два изолированных вывода первичной обмотки на верхней поверхности трансформатора, выполненных в виде резьбового соединения с резьбой М10. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения несанкционированного доступа. Трансформаторы устанавливаются в любом положении и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На лицевой стороне трансформаторов расположена табличка с техническими данными.
Трансформаторы напряжения JDZX, JDZ выпускаются в следующих модификациях: JDZ9-3, JDZ9-6, JDZ9-10, JDZX9-3G, JDZX9-6G , JDZX9-10G, JDZXR-3C, JDZXR-6C, JDZXR-10C, JDZX10-3C1, JDZX10-6C1, JDZX10-10C1, отличающихся наличием или отсутствием защитной вторичной обмотки, защитного предохранителя, классом напряжения, числом обмоток, диапазоном нагрузок, габаритными размерами и массой. Структура условного обозначения трансформаторов различных модификаций представлена на рисунке 1.
J D Z (X) x- y z
Структурный код:
- G в комбинации с JDZX9
- отсутствует в комбинации с JDZ9
- C в комбинации с JDZXR
_- C1 в комбинации с JDZX10_
Класс напряжения (кВ), выбирается из ряда: 3, 6 или 10
_Номер конструктивного исполнения, выбирается из ряда: 9; 10 и R
_С защитной обмоткой_
_С литой изоляцией_
_Однофазный_
_Трансформатор напряжения_

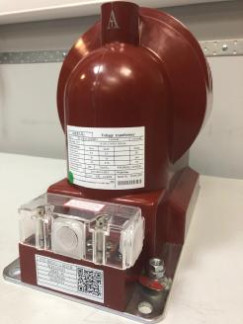

Рисунок 1 - Структура условного обозначения модификаций Общий вид трансформаторов с указанием места пломбирования представлен на рисунке
б) модификации JDZX10-3C1, JDZX10-6C1, JDZX10-10C1
Рисунок 2 - Общий вид трансформаторов с указанием места пломбирования
отсутствует.
| Наименование характеристики | Значение для модификации | |||||
| JDZ9-3 | JDZ9-6 | JDZ9-10 | JDZX9-3G | JDZX9-6G | JDZX9-10G | |
| Номинальное напряжение первичной обмотки, кВ | от 3 до 3,3 | от 5 до 6,9 | от 10 до 11 | от 3/V3 до 3,3/V3 | от 5/V3 до 6,9/V3 | от 10/V3 до 11/V3 |
| Номинальное напряжение основных вторичных обмоток, В | 100 | 100/V3 | ||||
| Номинальное напряжение дополнительной вторичной обмотки, В | - | 100/3 | ||||
| Количество вторичных обмоток | 1 или 2 | 2 или 3 | ||||
| Номинальные мощности обмоток трансформаторов при коэффициенте мощности со^ф=0,8, В-А | от 10 до 200 | от 10 до 100 | ||||
| Классы точности основных вторичных обмоток по ГОСТ 1983-2015: - для измерений - для защиты | 0,2; 0,5; 1,0 | 0,2; 0,5; 1,0 3P | ||||
| Классы точности дополнительной вторичной обмотки по ГОСТ 1983-2015 | - | 3Р | ||||
| Номинальная частота переменного тока, Гц | 50 | |||||
Таблица 2 - Метрологические характеристики трансформаторов модификаций JDZX10-3C1, JDZX10-6C1, JDZX10-10C1, JDZXR-3C, JDZXR-6C, JDZXR-10C_
| Наименование характеристики | начение для модификации | ||
| JDZX10-3C1; JDZXR-3C | JDZX10-6C1; JDZXR-6C | JDZX10-10C1; JDZXR-10C | |
| Номинальное напряжение первичной обмотки, кВ | от 3/V3 до 3,3/V3 | от 5/V3 до 6,9/V3 | от 10/V3 до 11/V3 |
| Номинальное напряжение основных вторичных обмоток, В | 100/V3 | ||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 | ||
| Количество вторичных обмоток | 1 или 2 | ||
| Наименование характеристики | Значение для модификации |
| JDZX10-3C1; JDZXR-3C JDZX10-6C1; JDZXR-6C JDZX10-10C1; JDZXR-10C | |
| Номинальные мощности обмоток трансформаторов при коэффициенте мощности со^ф=0,8, В-А | от 10 до 100 |
| Классы точности основных вторичных обмоток по ГОСТ 1983-2015: - для измерений | 0,2; 0,5; 1,0 |
| - для защиты | 3P |
| Классы точности дополнительной вторичной обмотки по ГОСТ 1983-2015 | 3Р |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | начение для модификации | ||
| JDZ9-3; JDZ9-6; JDZ9-10; JDZX9-3G; JDZX9-6G; JDZX9-10G | JDZX10-3C1; JDZX10-6C1; JDZX10-10C1 | JDZXR-3C; JDZXR-6C; JDZXR-10C | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 351x185x272,5 | 332x148x222 | 488x148x280 |
| Масса, кг, не более | 30 | 22 | 25 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -25 до +40 | ||
| Средняя наработка на отказ, ч | 400000 | ||
| Срок службы, лет | 30 | ||
наносится методом трафаретной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения JDZX или JDZ | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения эталонный СА920 (регистрационный номер в Федеральном информационном фонде 55309-13) или трансформатор напряжения эталонный СА921 (регистрационный номер в Федеральном информационном фонде 55310-13);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазины нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация фирмы Dalian No.1 Instrument Transformer Co., Ltd
| Зарегистрировано поверок | 194 |
| Поверителей | 6 |
| Актуальность данных | 17.11.2024 |
