| Номер в госреестре | 78151-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LMZB1-10 |
| Изготовитель | "Dalian No.1 Instrument Transformer Co., Ltd.", Китай; Производственная площадка: "Xiamen DYH Technology Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LMZB1-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 и 60 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы по принципу конструкции - шинные, по виду изоляции - с литой изоляцией.
Первичной обмоткой трансформаторов служит шина токопровода. Магнитопровод и вторичные обмотки трансформаторов заключены в литой корпус, изготовленный на основе эпоксидного компаунда с полимеризацией при повышенной температуре. Выводы вторичных обмоток размещены у основания трансформаторов.
Трансформаторы выпускаются в ряде модификаций, отличающихся количеством вторичных обмоток, номинальным первичным током и вторичным током, габаритными размерами и массой. Расшифровка условного обозначения трансформаторов представлена на рисунке 1.
L M Z B 1 - 10
|_Номинальное напряжение (кВ)_
Номер конструктивного исполнения _С защитной обмоткой_
_С литой изоляцией_
_Торроидального типа_
_Трансформатор тока_
Рисунок 1 - Расшифровка условного обозначения трансформаторов тока LMZB1-10 На трансформаторах имеется табличка технических данных.

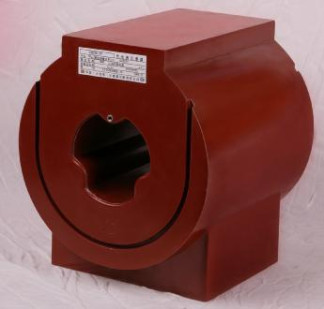

Общий вид трансформаторов с указанием места пломбирования представлен на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Номинальное напряжение ином, кВ | 10 |
| Наибольшее рабочее напряжение инр, кВ | 12 |
| Номинальный первичный ток /1ном, А | от 2500 до 5000 |
| Номинальный вторичный ток /2ном, А | 1; 5 |
| Число вторичных обмоток | от 1 до 5 |
| Номинальная вторичная нагрузка £2ном с индуктивноактивным коэффициентом мощности costy2=0,8, В-А | от 3 до 60 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S; 0,2; 0,5S; 0,5 |
| Классы точности вторичных обмоток для защиты по ГОСТ 7746-2015 | 5P;10P |
| Номинальная частота переменного тока, Гц | 50; 60 |
| Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета | 5; 10 |
| Номинальная предельная кратность Кном вторичных обмоток для защиты | от 10 до 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахдиаметр), мм, не более | 295x260x260 |
| Масса, кг, не более | 36 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -25 до +40 |
| Средняя наработка на отказ, ч | 400000 |
| Срок службы, лет | 30 |
наносится методом трафаретной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока LMZB1-10 | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный переносной ТТИП-5000/5 (регистрационный номер в Федеральном информационном фонде 39854-08);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация фирмы Dalian No.1 Instrument Transformer Co., Ltd
