| Номер в госреестре | 78157-20 |
| Наименование СИ | Профилометры |
| Обозначение типа СИ | модели 130 |
| Изготовитель | Акционерное общество «Завод ПРОТОН» (АО «Завод ПРОТОН»), г. Москва, г. Зеленоград |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Профилометры модели 130 (далее по тексту - приборы) предназначены для измерений параметров шероховатости профиля с оценкой параметров профиля поверхностей, сечение которых в плоскости измерения представляет прямолинейную или криволинейную поверхность в пределах хода щупа (образующие цилиндрических поверхностей, отверстия, шары).
Действие прибора основано на принципе ощупывания неровностей измеряемой поверхности щупом (алмазной иглой) в процессе перемещения индуктивного датчика вдоль измеряемой поверхности и последующего преобразования возникающих при этом механических колебаний щупа в цифровой сигнал.
Прибор состоит из привода, индуктивного датчика с опорой на измеряемую поверхность и стойки. Датчик закрепляется в электромеханическом приводе, с помощью которого он перемещается по горизонтальной измеряемой поверхности. В вертикальном направлении, для обеспечения контакта датчика с измеряемой деталью, привод с датчиком устанавливается непосредственно на детали или же на стойке, на которую устанавливается деталь. Питание датчика, управление приводом, формирование и обработка сигнала и измерительной информации осуществляется с помощью информационно-вычислительного блока, выполненного в виде платы, встраиваемой в привод. Управление прибором осуществляется с клавиатуры привода или персонального компьютера.
Прибор может поставляться с тремя типами датчиков, которые различаются метрологическими характеристиками.
Общий вид прибора представлен на рисунке 1.
Пломбировка прибора от несанкционированного доступа не предусмотрена.

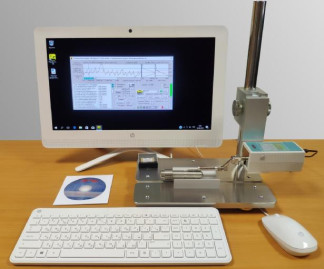

Рисунок 1 - Общий вид профилометров модели 130
Профилометры модели 130 имеют в своём составе программное обеспечение (ПО), осуществляющее измерительные функции, функции индикации и передачи и хранения измерительной информации.
Вычислительный алгоритм расположен в заранее скомпилированных бинарных файлах и не может быть изменён или модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы и редактировать отчёты.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Профилометр модели 130 |
| Номер версии (идентификационный номер) ПО, не ниже | 8 |
| Цифровой идентификатор ПО | cdd41d98cc8e0c1f4a2c7ce5b6b9d0a6*Metrology.dll |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения приборов «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики приборов
| Наименование характеристики | Значение | ||
| Датчик | № 1 | № 2 | № 3 |
| Диапазон измерений шероховатости по параметру Ra, мкм | от 0,002 до 5 | от 0,008 до 50 | от 0,05 до 300 |
| Диапазон измерений шероховатости по параметру Rz, мкм | от 0,01 до 50 | от 0,05 до 250 | от 0,3 до 1200 |
| Диапазон измерений шероховатости по параметру RSm, мкм | от 1 до 8000 | ||
| Пределы допускаемой абсолютной погрешности измерений шероховатости по параметру Ra, мкм^ | ±(0,002+0,03 Ra), где Ra - измеренное значение | ||
| Пределы допускаемой абсолютной погрешности измерений шероховатости по параметру Rz, мкм^ | ±(0,01+0,04Rz), где Rz - измеренное значение | ||
| Пределы допускаемой абсолютной погрешности измерений шероховатости по параметру RSm, мкм^ | ±(0,1+0,02RSm), где RSm - измеренное значение | ||
| Измеряемые параметры шероховатости | Ra; Rz; Rmax; Rm; Rp; Rv; Rq; Sm; S; Xq; Xa; Lo; lo; D; Aq; Aa; np; tp; tp1; tp2; Rpk; Rk; Rvk; Dp; Wt; Wa; Wq; Swm; Rsk; Rku | ||
| Измерительное усилие, мН | 0,75; 4; 16 | ||
| 1) - при температуре окружающего воздуха от плюс 15 до плюс 25 °С | |||
Таблица 3 - Технические характеристики приборов
| Наименование характеристики | Значение |
| Значения отсечек шага | 0,08; 0,25; 0,8; 2,5; 8 |
| Скорость трассирования датчика, мм/с | 0,25; 0,5; 1; 2 |
| Максимальная длина оценки, мм | 40 |
| Радиус кривизны острия щупа, мкм | 2; 5; 10; 1500 (для изделий из дерева) |
| Тип фильтра | Фазокорректированный (Гаусса) по ГОСТ 8.652-2009 (ISO 11562) |
| Параметры электрического питания (от внешней сети): - напряжение переменного тока, В - частота переменного тока, Гц | от 180 до 240 50/60 |
| Потребляемая мощность, В-А, не более | 2 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - привода: | |
| - длина | 150 |
| - ширина | 65 |
| - высота | 60 |
| - датчика | |
| - длина | 70 |
| - ширина | 10 |
| - высота | 11 |
| - стойки | |
| - длина | 300 |
| - ширина | 200 |
| - высота | 420 |
| Масса, кг, не более | 16 |
| Условия эксплуатации: | |
| - диапазон рабочих температур, °С | от +10 до +35 |
| - относительная влажность воздуха (без конденсата), % | от 45 до 85 |
наносят на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Профилометр модели 130: - датчик1) | — | 1 шт. |
| - привод | - | 1 шт. |
| Калибровочная мера | - | 1 шт. |
| Стойка с призмой для базирования цилиндрических деталей2) | - | 1 шт. |
| Персональный компьютер2) | - | 1 шт. |
| Программное обеспечение3) | - | 1 шт. |
| Кейс для переноски и хранения | - | 1 шт. |
| Паспорт | 130.0.01 - ПС | 1 экз. |
| 1) - выбранной модификации; 2) - по дополнительному заказу; 3) - на DVD-диске или на flash-накопителе |
осуществляется по разделу 12 «Методика поверки» документа 130.0.01 - ПС «Профилометр модели 130. Паспорт», утвержденному ФГУП «ВНИИМС» 24 сентября 2019 г.
Основные средства поверки:
- мера шероховатости 1-го разряда по ГОСТ 8.296-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 19300-86 Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры
ГОСТ 8.296-2015 ГСИ. Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм и Ra в диапазоне от 0,001 до 750 мкм
| Зарегистрировано поверок | 239 |
| Поверителей | 15 |
| Актуальность данных | 05.12.2024 |
