| Номер в госреестре | 78160-20 |
| Наименование СИ | Блоки сбора и обработки данных |
| Обозначение типа СИ | БСОД-1.хх |
| Изготовитель | ООО "НПФ "ВИБРОН", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки сбора и обработки данных БСОД-1.хх (далее - БСОД) предназначены для измерений параметров вибрации, частоты вращения, а также унифицированных сигналов по току и напряжению.
Принцип действия БСОД основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей, в унифицированный выходной сигнал постоянного или переменного тока, напряжения постоянного или переменного тока, или в выходной цифровой сигнал для передачи по интерфейсу Ethernet.
БСОД имеют модульную конструкцию, интегрированную в единый комплекс, и состоят из модулей аналогового и дискретного ввода, модулей дискретного вывода, модулей интерфейса и модулей контроллеров. БСОД выпускаются в двух вариантах габаритных размеров для крепления четырех или восьми модулей ввода-вывода.
В качестве модулей аналогового и дискретного ввода (измерительных модулей) используются преобразователи напряжения, силы тока и сопротивления измерительные аналого-цифровые модульные NI 9201, NI 9203, NI 9205, NI 9215 производства компании «National Instruments Corporation», Венгрия (рег. № 74860-19), преобразователи напряжения аналого-цифровые многоканальные NI 9220 производства фирмы «National Instruments Corporation», США (рег. № 65760-16) и модуль тахометра NI 7351. В качестве модулей контроллеров используются контроллеры производства компании «National Instruments», США, серии cRЮ-90хх. В качестве модулей дискретного вывода используются модули NI 9472 и NI 9476, производства компании «National Instruments», США. В качестве модулей дискретного ввода используются модули NI 9423 и NI 9425, производства компании «National Instruments», США. Метрологически значимыми являются измерительные модули NI 9201, NI 9203, NI 9205, NI 9215, NI 9220 и модуль тахометра NI 7351.
Блоки сбора и обработки данных БСОД-1.хх выпускаются с следующих модификациях: БСОД-1.12, БСОД-1.14, БСОД-1.23, БСОД-1.25, БСОД-1.30, БСОД-1.31, БСОД-1.33, БСОД-1.34, БСОД-1.35, БСОД-1.36, БСОД-1.38, БСОД-1.39, БСОД-1.40, БСОД-1.41, БСОД-1.42, БСОД-1.43, БСОД-1.45, БСОД-1.46, БСОД-1.47, БСОД-1.48, БСОД-1.49, БСОД-1.63, БСОД-1.64, БСОД-1.65, БСОД-1.66, БСОД-1.67 и БСОД-1.68, которые отличаются типом модуля контроллера серии cRЮ-90хх: модификации cRIO-9012, cRIO-9014, cRIO-9023, cRIO-9025, cRIO-9030, cRIO-9031, cRIO-9033, cRIO-9034, cRIO-9035, cRIO-9036, cRIO-9038, cRIO-9039, cRIO-9040, cRIO-9041, cRIO-9042, cRIO-9043, cRIO-9045, cRIO-9046, cRIO-9047, cRIO-9048, cRIO-9049, cRIO-9063, cRIO-9064, cRIO-9065, cRIO-9066, cRIO-9067, cRIO-9068. Модули контроллера серии cRЮ-90хх являются метрологически незначимыми и отличаются быстродействием, объемом оперативной и постоянной памяти, а также количеством периферийных интерфейсов.
БСОД включают измерительные каналы следующих типов: каналы измерения амплитудного значения виброускорения; каналы измерения СКЗ виброскорости; каналы измерения абсолютного виброперемещения; каналы измерения размаха виброперемещения; каналы измерения относительного смещения; каналы измерения частоты вращения; каналы общего назначения для измерения унифицированного сигнала переменного и постоянного тока (напряжения).

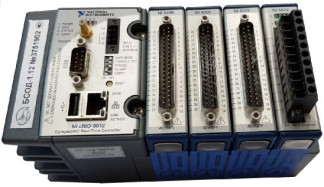

Общий вид блоков сбора и обработки данных БСОД-1.хх в четырехмодульном и восьмимодульном исполнениях и маркировочная табличка представлены на рисунках 1 и 2.
ООО "НПФ "ВИБРОН "
г. Москва Россия год выпуска £019.
Рисунок 1 - Общий вид блоков сбора и обработки данных БСОД-1.хх - четырехмодульное
исполнение корпуса и маркировочная табличка
Блоки сбора и обработки данных БСОД-1.хх имеют встроенное программное обеспечение (далее - ПО), которое представляет собой микропрограммы, предназначенные для обеспечения функционирования модулей, управления настройками, преобразования сигналов и обмена данными. ПО является метрологически значимым. Метрологические характеристики нормированы с учетом ПО.
ПО устанавливается в энергонезависимую память контроллера БСОД в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Защита ПОот преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Конструкция БСОД исключает возможность несанкционированного влияния на ПО СИ иизмерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SystemRIO.rtexe |
| Номер версии (идентификационный номер) ПО | не ниже 1.3.0.1 |
| Контрольная сумма (MD5) | ebdf5a7a03859e8a4a5ee623ac01ba78 |
Таблица 2 - Метрологические характеристики БСОД.1.хх при измерении через модули NI 9201, NI 9205, NI 9215 и NI 9220_
| Наименование характеристики | Значение |
| Диапазоны входного напряжения переменного (постоянного) тока, В | от 0,001 до 5 от 0,001 до 10 |
| Диапазон значений коэффициента преобразования, мВ/(мс" ), мВ/(ммс" ) или мВ /мкм | от 1 до 5000 |
| Диапазон измерений амплитудных значений виброускорения при значении коэффициента преобразования 10 мВ/(мс-2), м/с2 - для входного диапазона от 0,001 до 5 В - для входного диапазона от 0,001 до 10 В | от 0,1 до 500 от 0,1 до 1000 |
| Диапазон измерений амплитудных значений виброускорения в диапазоне значений коэффициента преобразования, м/с2 - для входного диапазона от 0,001 до 5 В - для входного диапазона от 0,001 до 10 В | от Амин до Амакс ) где: Амин _ 1/ Кп Амакс = 5000 / Кп Амакс = 10000 / Кп |
| Диапазон рабочих частот (максимальный) при измерении амплитудных значений виброускорения, Гц | от 2 до 20000 |
| Диапазоны измерений СКЗ виброскорости при значении коэффициента преобразования 10 мВ/(ммс-1), мм/с - для входного диапазона от 0,001 до 5 В - для входного диапазона от 0,001 до 10 В | от 0,07 до 353 от 0,07 до 707 |
| Наименование характеристики | Значение |
| Диапазон измерений СКЗ виброскорости в диапазоне значений коэффициента преобразования, мм/с - для входного диапазона от 0,001 до 5 В - для входного диапазона от 0,001 до 10 В | от 'Умин до 'Умакс ) где: ^/"мин = 0,7 / Кп V макс = 3535 / Кп V макс = 7070 / Кп |
| Диапазон рабочих частот (максимальный) при измерении СКЗ виброскорости, Гц | от 10 до 10002) |
| Диапазоны измерений размаха виброперемещения при значении коэффициента преобразования 10 мВ/мкм, мкм - для входного диапазона от 0,001 до 5 В - для входного диапазона от 0,001 до 10 В | от 0,2 до 1000 от 0,2 до 2000 |
| Диапазон измерений размаха виброперемещения в диапазоне значений коэффициента преобразования, мкм - для входного диапазона от 0,001 до 5 В - для входного диапазона от 0,001 до 10 В | от ^ин до ^акс ) где: Sмин = 2 / Кп Sмакс = 10000 / Кп Sмакс = 20000 / Кп |
| Диапазон рабочих частот (максимальный) при измерении размаха виброперемещения, Гц | от 0,5 до 1000 |
| Диапазоны измерений относительного смещения при значении коэффициента преобразования 1000 мВ/мм, мм - для входного диапазона от 0,001 до 5 В - для входного диапазона от 0,001 до 10 В | от 0,1 до 5 от 0,1 до 10 1) |
| Диапазон измерений относительного смещения в диапазоне значений коэффициента преобразования, м/с - для входного диапазона от 0,001 до 5 В - для входного диапазона от 0,001 до 10 В | от ^ин до ^акс ) где: Sмин = 2 / Кп Sмакс = 10000 / Кп Sмакс = 20000 / Кп |
| Пределы допускаемой основной относительной погрешности измерений виброускорения, виброскорости, виброперемещения и относительного смещения в нормальных условиях измерений, % | ±1 |
| Пределы допускаемой дополнительной относительной погрешности измерений виброускорения, виброскорости, виброперемещения и относительного смещения, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, % | ±1 |
| Диапазон измерений напряжения переменного и постоянного тока, В | от 0,001 до 5 от 0,001 до 10 |
| Диапазон рабочих частот при измерении напряжения переменного тока, Гц | от 0,5 до 20000 |
| Пределы допускаемой основной относительной погрешности измерений напряжения постоянного и переменного тока, % | ±1 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной относительной погрешности измерений напряжения постоянного и переменного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, % | ±1 |
| !)Где: Амин, Умин, Бмин - нижняя граница диапазона измерения Амакс, Умакс, §макс - верхняя граница диапазона измерения Кп- запрограммированный коэффициент преобразования | |
Таблица 3 - Метрологические характеристики БСОД при измерении через модуль NI 9203
| Наименование характеристики | Значение |
| Диапазон входной силы постоянного тока, мА | от 0,001 до 20 |
| Диапазон входной силы переменного тока (амплитудное значение), мА | от 0,001 до 10 |
| Диапазон значений коэффициента преобразования, мкА/(мс" ), мкА/( мм-с-1) или мкА/ мкм | от 1 до 2000 |
| Диапазон измерений амплитудных значений виброускорения при значении коэффициента 10 мкА/(мс-2), м/с2 | от 0,1 до 1000 |
| Диапазон измерений амплитудных значений виброускорения в диапазоне значений коэффициента преобразования, м/с - для входного диапазона от 0,001 до 5 В - для входного диапазона от 0,001 до 10 В | от Амин до Амакс ) где: Амин = 1/ Кп Амакс = 5000 / Кп Амакс = 10000 / Кп |
| Диапазон рабочих частот (максимальный) при измерении амплитудных значений виброускорения, Гц | от 2 до 10000 |
| Диапазоны измерений СКЗ виброскорости при значении коэффициента преобразования 10 мкА/(ммс-1), мм/с | от 0,07 до 707 |
| Диапазон измерений СКЗ виброскорости в диапазоне значений коэффициента преобразования, мм/с - для входного диапазона от 0,001 до 5 В - для входного диапазона от 0,001 до 10 В | от Умин до Умакс ) где: Умин = 0,7 / Кп Умакс = 3535 / Кп Умакс = 7070 / Кп |
| Диапазон рабочих частот (максимальный) при измерении СКЗ виброскорости, Гц | от 10 до 1000 |
| Диапазон измерений размаха виброперемещения при значении коэффициента преобразования 10 мкА/мкм, мкм | от 0,2 до 2000 |
| Диапазон измерений размаха виброперемещения в диапазоне значений коэффициента преобразования, мкм - для входного диапазона от 0,001 до 5 В - для входного диапазона от 0,001 до 10 В | от §мин до §макс ) где: §мин = 2 / Кп Змакс = 10000 / Кп Змакс = 20000 / Кп |
| Диапазон рабочих частот (максимальный) при измерении размаха виброперемещения, Гц | от 0,5 до 1000 |
| Диапазон измерений относительного смещения при значении коэффициента преобразования 1000 мкА/мм, мм | от 0,001 до 20 |
| Наименование характеристики | Значение |
| Диапазон измерений относительного смещения в диапазоне значений коэффициента преобразования, м/с2 - для входного диапазона от 0,001 до 5 В - для входного диапазона от 0,001 до 10 В | от ^ин до ^акс ) где: ^ин _ 2 / Кп Sмакс = 10000 / Кп Sмакс = 20000 / Кп |
| Пределы допускаемой основной относительной погрешности измерений виброускорения, виброскорости и виброперемещения и относительного смещения, % | ±1 |
| Пределы допускаемой дополнительной относительной погрешности измерений виброускорения, виброскорости, виброперемещения и относительного смещения, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, % | ±1 |
| Диапазон измерений силы постоянного тока, мА | от 0,001 до 20 |
| Диапазон измерений силы переменного тока, мА | от 0,001 до 10 |
| Диапазон рабочих частот при измерении силы переменного тока, Гц | от 0,5 до 10000 |
| Пределы допускаемой основной относительной погрешности измерений силы постоянного и переменного тока, % | ±1 |
| Пределы допускаемой дополнительной относительной погрешности измерений силы постоянного и переменного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, % | ±1 |
| 1)Где: Амин, Умин, SM - нижняя граница диапазона измерения Амакс, Vмакс, Sm^ - верхняя граница диапазона измерения Кп- запрограммированный коэффициент преобразования | |
Таблица 4 - Метрологические характеристики БСОД при измерении через модуль NI 7351
| Наименование характеристики | Значение |
| Диапазон измерений частоты вращения, об/мин | от 5 до 240 000 |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения в диапазоне рабочих температур окружающей среды, об/мин | ±(1+N-0,0004) где N - измеренное значение частоты вращения |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от +9 до +30 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: - диапазон рабочих температур, °С | от -20 до +55 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - 8-модульное исполнение | 275x90x65 |
| - 4-модульное исполнение | 180х 90x65 |
| Масса, кг, не более: - 8-модульное исполнение | 6 |
| - 4-модульное исполнение | 3 |
наносится на титульный лист формуляра типографским способом или методом наклейки, а также на корпус БСОД методом лазерного гравирования или методом наклейки.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок сбора и обработки данных | БСОД-1.хх | 1 шт. |
| Руководство по эксплуатации | 4277-012-95218262-2018 РЭ | 1 экз. |
| Формуляр | 4277-012-95218262-2018 ФО | 1 экз. |
| Методика поверки | 4277-012-95218262-2018 МП | 1 экз. |
осуществляется по документу 4277-012-95218262-2018 МП «Блок сбора и обработки данных БСОД-1.хх. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 сентября 2019 года. Основные средства поверки: калибратор универсальный Н4-6 (рег. №16690-13). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки ставится в паспорте и (или) наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
Технические условия ТУ 4277-012-95218262-2018
