| Номер в госреестре | 78162-20 |
| Наименование СИ | Газоанализатор |
| Обозначение типа СИ | Галонайзер |
| Изготовитель | Федеральное государственное бюджетное образовательное учреждение высшего образования «МИРЭА – Российский технологический университет» (РТУ МИРЭА), г. Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализатор Галонайзер (далее - газоанализатор), предназначен для измерения объемной доли огнегасящего вещества Хладон 13В1 в воздухе рабочей зоны.
Газоанализатор является стационарным многоканальным прибором непрерывного действия.
Газоанализатор позволяет выполнять измерения в 16 точках забора проб воздуха одновременно.
Принцип действия газоанализатора - оптико-абсорбционный, основан на селективном поглощении молекулами определяемого компонента оптического излучения в инфракрасном диапазоне.
Способ забора пробы - принудительный с помощью насоса.
Конструктивно газоанализатор состоит из блока приема и передачи сигналов и датчиков.
Датчики подключаются к блоку приема и передачи сигналов с помощью кабеля типа CAN. Допускается подключение от 1 до 4 датчиков. В каждом датчике установлены четыре оптические ячейки. На корпусе датчика расположены четыре входных фитинга для присоединения трубок (газовых магистралей), по которым в ячейки поступает анализируемый воздух из четырех точек забора проб, и четыре выходных фитинг для соединения с воздушным насосом производительностью не менее 200 дм /мин. В зависимости от количества подключенных датчиков и задействованных в работе оптических ячеек, возможное число точек забора проб воздуха составляет от 1 до 16. Датчики осуществляют усиление и аналогоцифровое преобразование сигналов, полученных при измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент. В датчике газоанализатора могут быть дополнительно установлены датчики для измерения температуры и давления анализируемого воздуха.
Блок приема и передачи сигналов осуществляет прием сигналов от всех подключенных датчиков и передачу данных по интерфейсу USB на персональный компьютер (ПК). На корпусе блока приема и передачи сигналов расположен тумблер включения питания со световой индикацией, разъем для подключения датчиков при помощи кабеля типа CAN, разъем USB для подключения к ПК и разъем для подключения внешнего источника питания.
Расчет значений объемной доли определяемого компонента осуществляется средствами программного обеспечения «Галонайзер», установленного на ПК.
Внешний вид и место пломбирования корпуса от несанкционированного доступа блока приема и передачи сигналов и датчика представлены на рисунке 1 и 2.
Место
пломбирования

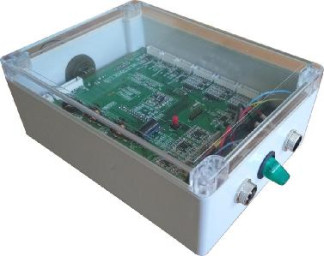

Рисунок 1 - Внешний вид и место пломбирования корпуса от несанкционированного доступа
блока приема и передачи сигналов
!
I
I
Место
пломбирования
Для работы с газоанализатором применяется прогрммное обеспечение (далее - ПО) «Галонайзер», которое устанавливается на персональный компьютер. ПО «Галонайзер» разработано изготовителем и обеспечивает выполнение следующих основных функций:
- прием, обработку и отображение измерительной информации;
- непрерывную самодиагностику аппаратной части газоанализатора и целостности фиксированной части встроенного ПО.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведенны в таблице 1.
Таблицы 1 - Идентификационные данные ПО
| Идентификационное наименование ПО | FREON SENSOR |
| Номер версии (идентификационный номер) ПО, не ниже | 1.6 |
| Цифровой идентификатор ПО | A1C8D5 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Диапазон измерений, об. доля % | Пределы допускаемой основной абсолютной погрешности, об. доля % |
| Хладон 13В1 | от 0 до 12 | ±1 |
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в диапазонах от 0 до +15 °C включительно и от +25 до +40 °C включительно, на каждые 10 °C, в долях от предела допускаемой основной погрешности | ±0,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахдлина), мм, не более: - блок приема и передачи сигналов - датчик | 250x150x100 360x210x200 |
| Масса, кг, не более: - блок приема и передачи сигналов - датчик | 1 3 |
| Длина газовой магистрали от датчика до точки забора пробы, м, не более | 15 |
| Внутренний диаметр газовой магистрали, мм | 4,75 |
| Материал газовой магистрали1-* | ФД4 |
| Условия эксплуатации: - температуры окружающей среды, °С - диапазон относительной влажности воздуха при температуре +30 °С и более низких температурах, без конденсации влаги, %, не более - атмосферного давления, кПа | от 0 до +45 95 от 84 до 106,7 |
| Напряжение питания переменным током частотой 50/60 Гц, В | от 207 до 253 |
| Потребляемая мощность Вт, не более | 700 |
| Наименование характеристики | Значение |
| Время прогрева, мин., не более | 10 |
| Время установления показаний Т09, с, не более | 15 |
| Средняя наработка на отказ не менее2), ч | 10 000 |
| Срок службы не менее, лет | 10 |
| 1) Допускается использовать аналогичный материал; 2) С учетом технического обслуживания в условиях эксплуатации. | |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус газоанализатора в виде наклейки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор Галонайзер | Зав. № 001 | 1 шт. |
| Блок приема и передачи сигналов | - | 1 шт. |
| Датчик | - | 4 шт. |
| Кабель для подключения датчиков к блоку приема и передачи сигналов | - | 1 комп. |
| Ноутбук | - | 1 шт. |
| Кабель для подключения блока приема и передачи сигналов к ПК | - | 1 шт. |
| Газовая магистраль | - | 1 комп.1) |
| Блок питания газоанализатора | - | 2 шт. |
| Руководство по эксплуатации | МРАГ.А555.600РЭ | 1 экз. |
| Методика поверки | МП-140/12-2019 | 1 экз. |
| Руководство оператора | МРАГ.А555.600РО | 1 экз. |
| Воздушный насос | - | 1 шт. |
| 1) Один комплект к каждому датчику | ||
осуществляется по документу МП-140/12-2019 «Газоанализатор Галонайзер. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 13 декабря 2019 г.
Основные средства поверки:
- стандартные образцы состава газовых смесей ГСО 10550-2014;
- рабочий эталон 1 разряда по Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах» -генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (рег. № 62151-15).
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплутационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
