| Номер в госреестре | 78169-20 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РВС-700 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические теплоизолированные РВС-700 предназначены для измерения объема метанола, нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров вертикальных стальных цилиндрических теплоизолированных РВС-700, основан на измерении объема метанола, нефти и нефтепродуктов в зависимости от уровня их наполнения.
Резервуары представляют собой стальной сосуд цилиндрической формы с днищем и кровлей, на внешней стенке поясов резервуаров установлена теплоизоляция.
Тип резервуаров - наземный вертикальный сварной со стационарной кровлей без понтона (РВС).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические теплоизолированные РВС-700 с заводскими номерами 1096Р, 1097Р, 1098Р, 1099Р, 1100P, 1101Р, 1105Р, 1107Р, расположены на базе по хранению и реализации ГСМ, метанола и химикатов Управления материально-технического снабжения и комплектации филиала
ООО «Газпром добыча Уренгой», 629300, Российская Федерация, Ямало-Ненецкий автономный округ, г. Новый Уренгой, ул. Промысловая, д. 19.

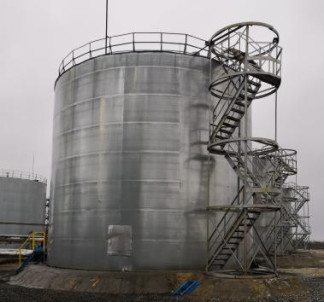

Общий вид резервуаров вертикальных стальных цилиндрических теплоизолированных РВС-700 представлен на рисунке 1.
Пломбирование резервуаров вертикальных стальных цилиндрических теплоизолированных РВС-700 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РВС-700 | |
| Номинальная вместимость, м3 | 700 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| РВС-700 | |
| Условия эксплуатации: ° - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-700 | РВС-700 | 8 шт. |
| Паспорт | - | 8 шт.. |
| Градуировочная таблица | - | 8 шт.. |
осуществляется по документу МП 1043-7-2019 Инструкция. ГСИ. «Резервуары вертикальные стальные цилиндрические теплоизолированные РВС-700. Методика поверки», утвержденному ФГУП «ВНИИР» 10 октября 2019 г.
Основные средства поверки:
- тахеометр электронный Leica Flex Line TS02 plus 3 R500 регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 65933-16;
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер 55464-13;
- рулетка измерительная металлическая 2 класса точности Р20У2К, предел измерений от 0 до 20 м, регистрационный номер 51171-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам РВС-700
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
