Весы электронные автомобильные Победа, 78173-20

Назначение

Весы электронные автомобильные Победа (далее - весы) предназначены для измерений массы автомобильных транспортных средств.

Описание

Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее весов, а также может быть сохранено в запоминающем устройстве и/или передано через цифровой интерфейс на периферийные устройства, например персональный компьютер, вторичный дисплей.

Весы состоят из грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1—2011; далее — датчики), и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1—2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1—2011; далее - прибор).

ГПУ включает в себя одну или несколько секций, представляющих собой металлическую конструкцию, каждая из которых опирается на четыре датчика. Соседние секции имеют общие точки опоры на датчики. ГПУ может быть установлено на одном уровне с поверхностью дорожного полотна или над ним. Во втором случае для заезда и съезда транспортных средств ГПУ оборудуется наклонными пандусами. ГПУ монтируется на железобетонный фундамент или другое, заранее подготовленное основание (свайное, асфальтобетонное, металлическое, щебёночное).

В весах используются датчики весоизмерительные тензорезисторные:

-    датчики весоизмерительные тензорезисторные С, модификации С16А, СШ, регистрационный № 67871-17;

-    датчики весоизмерительные сжатия 740, регистрационный № 50842-12;

-    датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификация ZSFY, регистрационный №75819-19;

-    датчики весоизмерительные тензорезисторные ST, SHB, регистрационный № 68154-17;

-    датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификация SQB, SQB-D, регистрационный № 77382-20;

-    датчики весоизмерительные тензорезисторные CDL, регистрационный № 71534-18;

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации HM9B, HM14H1, Н8С, регистрационный № 55371-19.

В весах используются приборы:

-    приборы весоизмерительные CI, BI, NT и PDI, модификации 0-200А, И-5010А, NT-20^, регистрационный № 50968-12;

-    прибор весоизмерительный DIS2116, DWS2103, модификации DIS2116, DWS2103, регистрационный № 61809-15;

-    приборы весоизмерительные i 20, i 30, i 35, i 40, I 200, I 300, I 400 (I 410), I 700, модификация i 35, регистрационный № 58867-14;

-    прибор весоизмерительный WE, модификация WE2107, регистрационный № 61808-15;

-    прибор весоизмерительный ТИТАН, модификации ТИТАН 3Ц, ТИТАН 3ЦС, ТИТАН 9, ТИТАН 12, ТИТАН Н12, ТИТАН Н12К, регистрационный № 72048-18.

Совместно с датчиками С 16i с цифровым выходным сигналом в качестве терминала используются приборы DIS2116, либо DWS2103. Индикаторы CI, NT, WE2107, ТИТАН применяются при использовании датчиков с аналоговым выходным сигналом. Совместно с датчиками CDL с цифровым выходным сигналом в качестве терминала используются приборы

i 35.

Сигнальные кабели датчиков напрямую или через соединительную коробку подключаются к прибору.

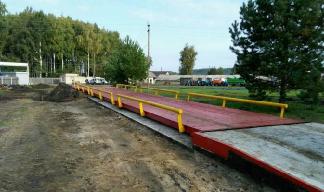

Общий вид ГПУ весов представлен на рисунке 1.

Рисунок 1 - Общий вид ГПУ весов (примеры)

Модификации весов имеют обозначения вида: Победа-[1]-[2]-[3]-[4]-[5]-[6] Расшифровка индексов в обозначении модификаций приведена в таблице 1.

Таблица 1 — Расшифровка индексов в обозначении модификаций

Маркировочная табличка весов содержит следующие основные данные:

-    торговая марка изготовителя или его полное наименование;

-    знак утверждения типа;

-    обозначение типа и модификации весов;

-    заводской (серийный) номер весов;

класс точности;

максимальная нагрузка (Max);

минимальная нагрузка (Min);

поверочный интервал (e);

диапазон выборки массы тары;

диапазон температур ГПУ (если применимо);

диапазон температур прибора весоизмерительного (если применимо); год выпуска.

Общий вид приборов, а так же схема пломбировки представлены на рисунках 2 - 3.

ТИТАН ЗЦ, ТИТАН ЗЦС

ТИТАН 9

Ж-201А

ТИТАН Н12, ТИТАН Н12К    i 35

Рисунок 2 - Внешний вид приборов

DIS2116, DWS2103

CI-200A

WE2107

, ’>0' ■■ \ 4*

ТИТАН Н12, ТИТАН Н12К    i 35

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Кроме того, доступ к параметрам регулировки возможен только при нарушении пломбы. Для дополнительной защиты автономного ПО применяется разграничение прав доступа к параметрам регулировки посредством паролем.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя.

Идентификационные данные ПО приборов DIS2116, DWS2103 указанные в таблице 1 и значение не сбрасываемого счётчика отображаются при включении приборов, а также доступны для просмотра во время работы приборов при нажатии специальной комбинации клавиш(в соответствии с эксплуатационной документацией).

Для защиты ПО прибора i 35 от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации, используется принцип электронной пломбы. При изменении метрологически значимых параметров регулировки и настройки в журнале событий формируется контрольное число, которое также указывается на маркировочной табличке прибора. Контрольное число доступно для просмотра на дисплее прибора при нажатии соответствующей клавиши или комбинации клавиш (зависит от исполнения прибора). Несовпадение контрольного числа, хранимого в энергонезависимом запоминающем устройстве прибора и значения контрольного числа, указанного на маркировочной табличке свидетельствует об изменении метрологически значимых параметров юстировки и настройки.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Изменение метрологически значимых параметров, настройка и регулировка не могут быть осуществлены без нарушения защитной пломбы.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Однодиапазонные весы

Таблица 4 - Многодиапазонные весы

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе прибора и/или ГПУ весов, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность

Таблица 6 - Комплектность средства измерений

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: рабочие эталоны 4-го или 5-го разряда по приказу Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классу точности М1, М1-2, М2 по ГОСТ OIML R 111-1-2009).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или эксплуатационный документ РЭ 4274-001-76960843-2018.

Сведения о методах измерений

приведены в эксплуатационной документации

Нормативные документы

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 4274-001-76960843-2018 «Весы электронные автомобильные Победа. Технические условия»
