| Номер в госреестре | 78176-20 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВСП-10000, РВС-2000, РВС-10000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВСП-10000, РВС-2000, РВС-10000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары РВСП-10000 представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей с понтоном.
Резервуары РВС-2000, РВС-10000 представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона.
Тип резервуаров - вертикальные стальные цилиндрические. Резервуары оборудованы боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары также оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.
Тип размещения - наземный. Фундаменты резервуаров РВСП-10000, РВС-2000, РВС-10000 соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Резервуары расположены на территории резервуарных парков АО «Транснефть -Прикамье» по адресам, указанным в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Номера резервуаров | Местонахождение, адрес |
| 1 | 2 |
| Резервуары вертикальные стальные цилиндрические РВСП-10000 | |
| 13 | Филиал Акционерного общества «Транснефть - Прикамье», Альметьевское районное нефтепроводное управление, 423450, Республика Татарстан, г. Альметьевск, Объездной тракт, д. 103, НПС-3 |
| 14, 17 | Филиал Акционерного общества «Транснефть - Прикамье», Альметьевское районное нефтепроводное управление, 423800, Республика Татарстан, г. Набережные Челны, ул. Старосармановская, д. 22, НПС «Набережные Челны» |
| Резервуары вертикальные стальные цилиндрические РВС-2000 | |
| 1 | Филиал Акционерного общества «Транснефть - Прикамье», Альметьевское районное нефтепроводное управление, 423570, Республика Татарстан, г. Нижнекамск, территория Промзона, ПСП «Нижнекамский НПЗ» |
| 8 | Филиал Акционерного общества «Транснефть - Прикамье», Альметьевское районное нефтепроводное управление, 423800, Республика Татарстан, г. Набережные Челны, ул. Старосармановская, д. 22, НПС «Набережные Челны» |
| Номера резервуаров | Местонахождение, адрес |
| 1 | 2 |
| Резервуары вертикальные стальные цилиндрические РВС-10000 | |
| 10 | Филиал Акционерного общества «Транснефть - Прикамье», Альметьевское районное нефтепроводное управление, 423430, Республика Татарстан, Альметьевский район, село Русский Акташ, ГПС «Альметьевск» |

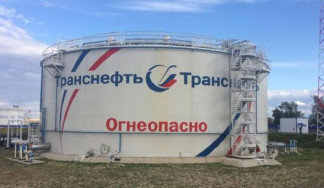

Общий вид резервуаров вертикальных стальных цилиндрических РВСП-10000 зав.№№ 13, 14, 17, РВС-2000 зав.№№ 1, 8, РВС-10000 № 10 представлен на рисунках 1 - 3.
Пломбирование резервуаров вертикальных стальных цилиндрических РВСП-10000, РВС-2000, РВС-10000 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | ||
| РВСП-10000 | РВС-2000 | РВС-10000 | |
| 1 | 2 | 3 | 4 |
| Номинальная вместимость, м3 | 10000 | 2000 | 10000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 | ±0,2 | ±0,1 |
| Средний срок службы, лет, не менее | 20 | ||
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от минус 50 до плюс 50 от 84,0 до 106,7 | ||
наносится на титульные листы паспортов типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Резервуары вертикальные стальные цилиндрические | РВСП-10000 зав.№№ 13, 14, 17, РВС-2000 зав.№№ 1, 8, РВС-10000 зав.№ 10 | 6 шт. |
| Паспорта на резервуары | - | 6 экз. |
| Градуировочные таблицы | - | 6 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 30 м, с грузом Р30У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 50 м, с кольцом Р50У2К (рег. № 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 30 мм, ПГ±(0,001Ь+0,03) мм (рег. № 46426-11);
- нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег. № 43704-10);
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до плюс 60, горизонтальных от 0 до 360, ±15” (рег. № 55446-13);
- штангенциркуль ТТТЦ-Т, ПГ±0,1 мм (рег. № 22088-07);
- динамометр пружинный ДПУ-0,001-2, (0-100) Н (рег. № 1808-63);
- линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег. № 34854-07). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы в виде оттиска поверительного клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-10000, РВС-2000, РВС-10000
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
| Зарегистрировано поверок | 9 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
